시스템 드라이브

미러링된 쌍으로 구성된 ZS3-4 컨트롤러의 슬롯 0 및 1에는 2개의 1.2TB 또는 900GB SAS-2 시스템 부트 드라이브가 있습니다. 최대 4개의 1.6TB SAS-2 Readzilla SSD는 슬롯 2-5를 순서대로 채울 수 있습니다.

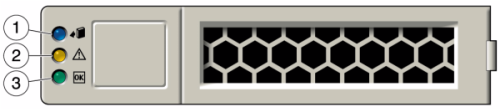

그림 1-14 SAS-2 부트 드라이브 LED

image:부트 드라이브 전면의 LED 3개를 보여주는 그림

그림 범례
1 위치(흰색)	2 서비스 작업 요청(주황색)	3 OK/작동(녹색)
