마더보드, 메모리 및 PCIe 카드

ZS3-2 컨트롤러 마더보드, 메모리 및 PCIe 구성 요소는 다음 그림과 범례에서 설명됩니다.

주 - FRU(현장 교체 가능 구성 요소)는 고객 서비스가 가능하지 않으며 숙련된 Oracle Service 기술자만 교체할 수 있습니다.

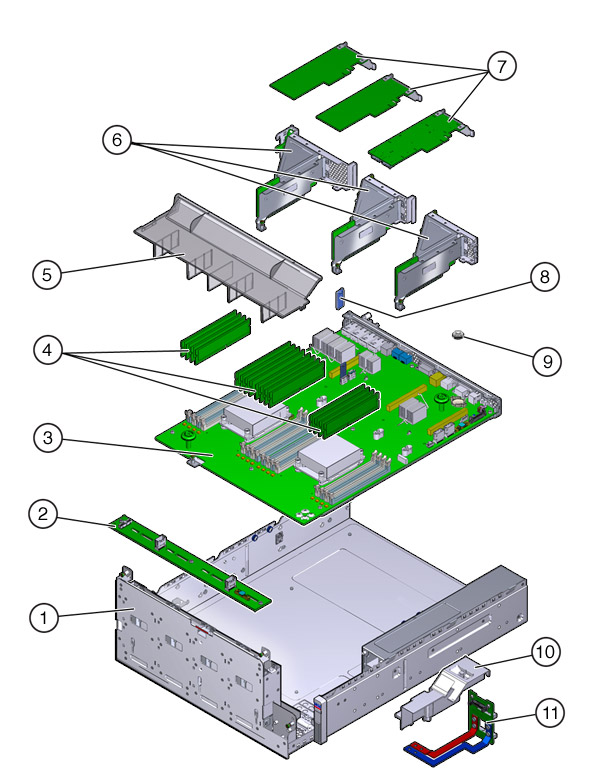

그림 1-33 ZS3-2 컨트롤러 내부 구성 요소

image:ZS3-2 컨트롤러 내부 및 해당 구성 요소를 보여주는 그림

그림 범례
1 드라이브 케이지(FRU)	5 공기 배출구	9 배터리
2 드라이브 백플레인(FRU)	6 PCIe 라이저(FRU)	10 PDB 배출구
3 마더보드(FRU)	7 PCIe 카드	11 배전판(FRU)
4 DIMM	8 USB 플래시 드라이브
