후면 패널

다음 그림은 ZS4-4 후면 패널을 보여줍니다. 기본 구성 PCIe 카드는 이 그림에 표시되어 있지 않습니다.

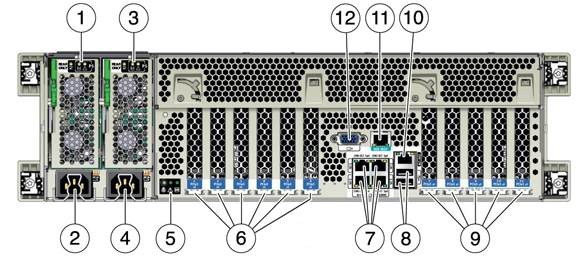

그림 1-4  ZS4-4 컨트롤러 후면 패널

그림 범례 1 PSU(전원 공급 장치) 0 표시기 패널 7 네트워크(NET) 10GbE 포트: NET0–NET3 2 PSU 0 AC 입력 8 USB 2.0 커넥터(2) 3 PSU 1 표시기 패널 9 PCIe 카드 슬롯 7–11 4 PSU 1 AC 입력 10 SP(서비스 프로세서) 네트워크 관리(NET MGT) 포트 5 시스템 상태 표시기 패널 11 직렬 관리(SER MGT) RJ-45 포트 6 PCIe 카드 슬롯 1-6 12 DB-15 비디오 포트

이더넷 포트

ZS4-4의 후면 패널에는 다음 그림에서 보듯이 왼쪽 아래에서 오른쪽 위 순서로 NET 0, NET 1, NET 2, NET 3으로 레이블이 지정된 4개의 RJ-45 10기가비트 이더넷(10GbE) 네트워크 커넥터가 있습니다. 이러한 포트를 사용하여 어플라이언스를 네트워크에 연결합니다.

왼쪽에서 오른쪽으로 2, 0, 3, 1로 레이블이 지정된 NET 포트 위에 있는 LED는 링크/작동 표시기입니다.

그림 1-5  이더넷 포트

LED 상태 꺼짐(1) 링크 없음 켜짐(0) 링크 및 비작동 깜박임 링크 및 작동

네트워크 관리 포트

다음 그림에 표시된 네트워크 관리 커넥터(NET MGT)는 RJ-45 포트로, SP(서비스 프로세서) 콘솔에 대한 대체 단말기 인터페이스를 제공합니다.

그림 1-6  네트워크 관리 포트

직렬 관리 포트

다음 그림에 표시된 직렬 관리 커넥터(SER MGT)는 RJ-45 포트로, SP 콘솔에 대한 단말기 연결을 제공합니다.

그림 1-7  직렬 관리 포트

4x4 SAS-2 HBA

4x4 SAS-2 HBA는 외부 DE2-24 및 Sun Disk Shelf에 대한 연결을 제공합니다. 다음 그림에 표시된 것과 같이, HBA 포트는 위에서 아래로 3-0의 번호가 매겨져 있습니다.

그림 1-8  4x4 SAS-2 HBA 포트 번호

HBA의 4x4 SAS-2 HBA 슬롯 배치는 PCIe 슬롯 순서를 참조하십시오.
