후면 패널

다음 그림은 컨트롤러의 후면 패널을 보여줍니다. 기본 구성 HBA는 이 그림에 표시되어 있지 않습니다.

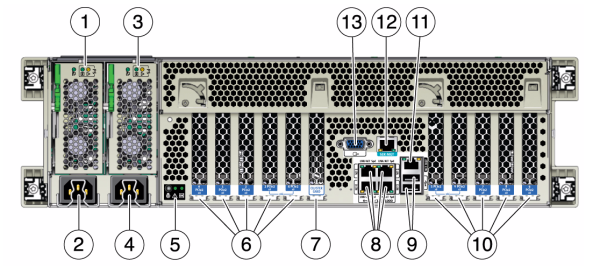

그림 1-56  7420 컨트롤러 후면 패널

그림 범례 1 전원 공급 장치 0 상태 LED OK: 녹색 전원 공급 장치 실패: 주황색 AC OK: 녹색 8 네트워크(NET) 10/100/1000포트: NET0-NET3 2 전원 공급 장치 0 AC 입력 9 USB 2.0 포트 3 전원 공급 장치 1 상태 LED OK: 녹색 전원 공급 장치 실패: 주황색 AC OK: 녹색 10 PCIe 슬롯 5-9 4 전원 공급 장치 1 AC 입력 11 네트워크 관리(NET MGT) 포트 5 시스템 상태 LED 전원: 녹색 주의: 주황색 위치: 흰색 12 직렬 관리(SER MGT) 포트 6 PCIe 슬롯 0-4 13 DB-15 비디오 커넥터 7 클러스터 카드 슬롯
