CPU 및 메모리

ZS3-2 컨트롤러 마더보드에는 업계 표준 DDR3 LV(저압) DIMM이 장착된 16개의 슬롯이 두 그룹으로 나누어 있습니다.

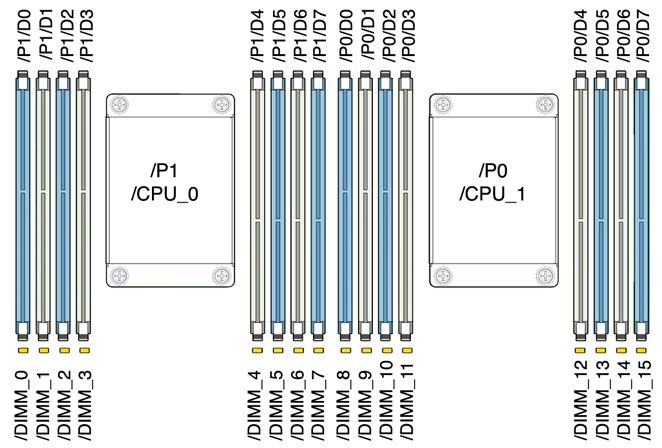

그림 1-34 ZS3-2 컨트롤러 메모리 슬롯

image:CPU 슬롯 16개를 보여주는 그림

주 - 모든 소켓에는 동일한 DDR3 DIMM이 끼워져 있어야 합니다.

용량	CPU 0	CPU 1
256GB	D0, D2, D5, D7(파란색)	D0, D2, D5, D7(파란색)
	D1, D3, D4, D6(흰색)	D1, D3, D4, D6(흰색)

ZS3-2 컨트롤러 교체 가능 메모리 구성 요소 및 부품 번호는 다음과 같습니다.

구성 요소	설명	FRU/CRU
CPU	Intel E5-2658, 2.1G, 8코어	FRU
메모리	DIMM, 16GB, DDR3, 1600, 2Rx4, 1.35V	CRU
메모리	DIMM, 32GB, DDR3, 1066, 4Rx4, 1.35V	CRU
