전면 패널

전면 패널은 드라이브와 표시등으로 구성됩니다.

드라이브 위치

다음 그림은 드라이브의 위치를 보여줍니다.

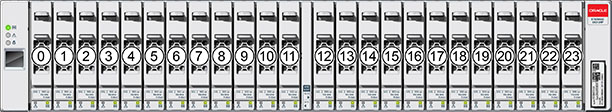

그림 1-67  Oracle Storage Drive Enclosure DE2-24P 드라이브 위치

Disk Shelf당 최대 4개의 Logzilla SSD가 지원됩니다.

Logzilla SSD는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다.

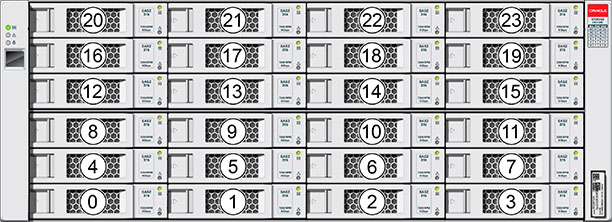

그림 1-68  Oracle Storage Drive Enclosure DE2-24C 및 Sun Disk Shelf 드라이브 위치

Disk Shelf당 최대 4개의 Logzilla SSD가 지원됩니다.

Logzilla SSD는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다. (Oracle Storage Drive Enclosure DE2-24C가 표시되며 두 모델을 나타냅니다.)

전면 패널 표시기

다음 그림은 전면 패널 표시기를 보여줍니다.

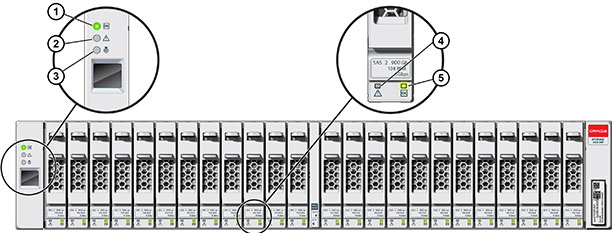

그림 1-69  Oracle Storage Drive Enclosure DE2-24P 상태 표시기

그림 범례 1 시스템 전원 표시기 4 드라이브 결함 표시기 2 모듈 결함 표시기 5 전원/작동 표시기 3 위치 표시기

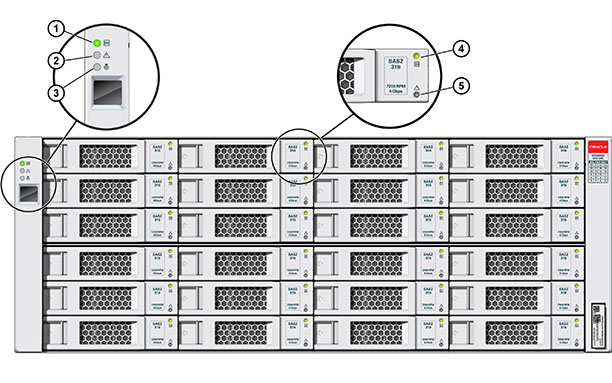

그림 1-70  Oracle Storage Drive Enclosure DE2-24C 상태 표시기

그림 범례 1 시스템 전원 표시기 4 전원/작동 표시기 2 모듈 결함 표시기 5 드라이브 결함 표시기 3 위치 표시기

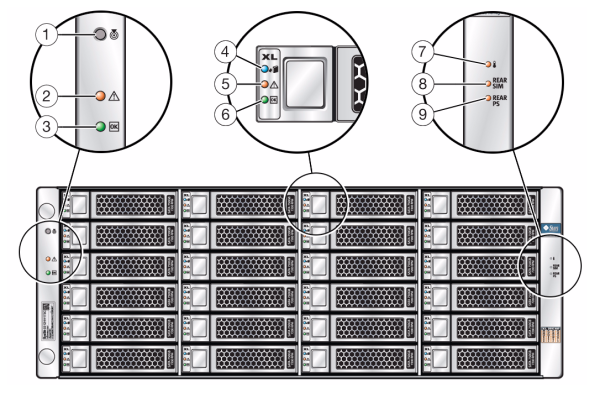

그림 1-71  Sun Disk Shelf 상태 표시기

그림 범례 1 위치 버튼 및 표시기 4 디스크 제거 준비 완료 표시기 7 과열 경고 표시기 2 시스템 결함 표시기 5 디스크 결함 표시기 8 SIM 보드 결함 표시기 3 시스템 전원 표시기 6 디스크 작동 표시기 9 전원 공급 장치 결함 표시기
