전면 패널

ZS3-2 컨트롤러 드라이브 슬롯 및 전면 패널 구성 요소는 다음 그림에 나와 있습니다.

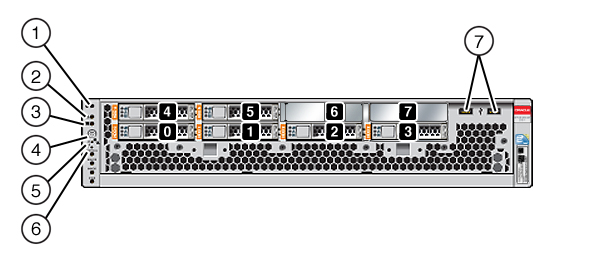

그림 1-24  ZS3-2 컨트롤러 전면 패널

드라이브 슬롯 0 및 1에는 2개의 미러링된 1.2TB 또는 900GB SAS-2 부트 드라이브가 있습니다. 최대 4개의 1.6TB 플래시 읽기 최적화된(Readzilla) SSD(반도체 드라이브)는 슬롯 2~5를 순서대로 차지합니다. 슬롯 6과 7은 비어 있으며 드라이브 필러가 있어야 합니다.

그림 범례 1 로케이터 LED/버튼(흰색) 5 서비스 프로세서 OK LED(녹색) 2 서비스 작업 요청 LED(주황색) 6 팬/CPU/메모리 서비스 필요 LED 3 전원 OK LED(녹색) 7 USB 2.0 포트 4 전원 버튼
