후면 패널

다음 그림은 후면 패널을 보여줍니다. 기본 구성 HBA는 이 그림에 표시되어 있지 않습니다.

그림 1-15  ZS3-4 후면 패널 구성 요소

그림 범례 1 전원 공급 장치 0 상태 LED OK: 녹색 전원 공급 장치 실패: 주황색 AC OK: 녹색 8 네트워크(NET) 10/100/1000포트: NET0-NET3 2 전원 공급 장치 0 AC 입력 9 USB 2.0 포트 3 전원 공급 장치 1 상태 LED OK: 녹색 전원 공급 장치 실패: 주황색 AC OK: 녹색 10 PCIe 슬롯 5-9 4 전원 공급 장치 1 AC 입력 11 네트워크 관리(NET MGT) 포트 5 시스템 상태 LED 전원: 녹색 주의: 주황색 위치: 흰색 12 직렬 관리(SER MGT) 포트 6 PCIe 슬롯 0-4 13 DB-15 비디오 커넥터 7 클러스터 카드 슬롯

4x4 SAS-2 HBA

ZS3-4에 설치된 4x4 SAS-2 HBA는 외부 DE2 및 Sun Disk Shelf에 대한 연결을 제공합니다. HBA 포트는 3에서 0까지 위쪽에서 아래쪽으로 번호가 지정됩니다.

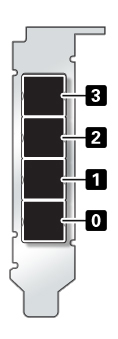

그림 1-16  4x4 SAS-2 HBA 포트 번호

슬롯 배치는 PCIe 옵션을 참조하십시오.
