후면 패널

다음 그림과 범례는 후면 패널을 보여줍니다.

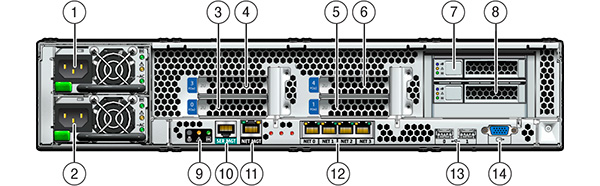

그림 1-37  7120 컨트롤러 후면 패널

그림 범례 1 전원 공급 장치 1 6 PCIe 4 11 네트워크 관리 포트 2 전원 공급 장치 0 7 부트 HDD 1 12 기가비트 이더넷 포트 NET 0, 1, 2, 3 3 PCIe 0 8 부트 HDD 0 13 USB 2.0 포트(0, 1) 4 PCIe 3 9 후면 패널 시스템 상태 LED 14 HD15 비디오 포트 5 PCIe 1 10 직렬 관리 포트

직렬 관리 커넥터(SER MGT)는 RJ-45 포트로, SP 콘솔에 대한 단말기 연결을 제공합니다.

그림 1-38  직렬 관리 포트

네트워크 관리 커넥터(NET MGT)는 RJ-45 포트로, SP 콘솔에 대한 대체 단말기 인터페이스를 제공합니다.

그림 1-39  네트워크 관리 포트

10/100/1000 Mbit/초에서 작동하는 마더보드에는 4개의 RJ-45 기가비트 이더넷 포트(NET0, NET1, NET2, NET3)가 있습니다. 이러한 네트워크 인터페이스는 사용하기 전에 구성해야 합니다.
