후면 패널

ZS3-2 컨트롤러 PCIe 슬롯 및 후면 패널 구성 요소는 다음 그림에 나와 있습니다.

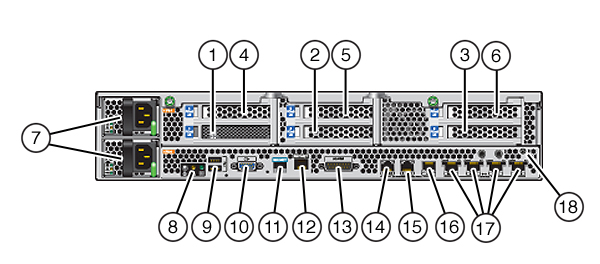

그림 1-25  ZS3-2 컨트롤러 후면 패널

그림 범례 1 SAS-2 HBA(슬롯 1) 7 AC 전원 공급 장치 PS1(위쪽), PS0(아래쪽) 13 알람 포트, DB-15 커넥터 2 4x4 SAS-2 HBA(슬롯 2) 8 시스템 상태 LED 14-16 클러스터 I/O 포트 3 PCIe 슬롯 3 9 USB 2.0 포트 17 10기가비트 이더넷 포트 4 PCIe 슬롯 4 10 SP 15핀 VGA 비디오 포트 18 섀시 접지 포스트 5 PCIe 슬롯 5 11 직렬 관리 포트 6 PCIe 슬롯 6 12 네트워크 관리 포트

4x4 SAS-2 HBA

ZS3-2의 PCIe 슬롯 2에 설치된 4x4 SAS-2 HBA는 외부 DE2 및 Sun Disk Shelf에 대한 연결을 제공합니다. HBA 포트는 아래에서 보듯이 0에서 3까지 왼쪽에서 오른쪽으로 번호가 지정됩니다.

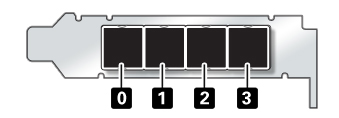

그림 1-26  4x4 SAS-2 HBA 포트 번호

추가 4x4 SAS-2 HBA가 있는 컨트롤러의 경우 슬롯 배치에 대한 내용은 PCIe 옵션을 참조하십시오.

직렬 관리 포트

직렬 관리 커넥터(SER MGT)는 RJ-45 포트로, SP(서비스 프로세서) 콘솔에 대한 단말기 연결을 제공합니다.

그림 1-27  직렬 관리 포트

네트워크 관리 포트

네트워크 관리 커넥터(NET MGT)는 RJ-45 포트로, SP 콘솔에 대한 대체 단말기 인터페이스를 제공합니다.

그림 1-28  네트워크 관리 포트

이더넷 포트

ZS3-2에는 NET 3, NET 2, NET 1 및 NET 0으로 표시된 4개의 RJ-45 10기가비트 이더넷(10GbE) 네트워크 커넥터가 후면 패널의 왼쪽에서 오른쪽 순서대로 있습니다. 포트는 100Mbit/초, 1000Mbit/초 또는 10Gbit/초의 속도로 작동합니다. 이러한 포트를 사용하여 어플라이언스를 네트워크에 연결합니다.

그림 1-29  이더넷 포트

이 표에 설명된 것과 같이, 각 NET 포트 위에 있는 LED는 각 포트의 링크/작동(왼쪽) 및 속도(오른쪽) 표시기입니다.

연결 유형 EEE 용어 속도 LED 색상 전송 속도 고속 이더넷 100BASE-TX 꺼짐 100Mbit/초 기가비트 이더넷 1000BASE-T 주황색 1000Mbit/초 10기가비트 이더넷 10GBASE-T 녹색 10000Mbit/초

클러스터 I/O 포트

2개의 클러스터 직렬 포트(0 및 1)와 1개의 이더넷 포트가 클러스터 구성을 형성하는 컨트롤러 2개의 통신을 제공합니다. 케이블을 연결하여 클러스터를 구성하는 방법은 Oracle ZFS Storage Appliance 관리 설명서의 ZS3-2 클러스터 케이블 연결을 참조하십시오.

그림 1-30  클러스터 I/O 포트: 직렬 0, 직렬 1 및 이더넷
