전면 패널

다음 그림과 범례는 전면 패널과 드라이브 위치를 보여줍니다. Logzilla 3.5" SSD는 슬롯 3에 속하며 내부 Sun Aura 플래시 HBA Logzilla를 사용하여 구성된 컨트롤러에서 지원되지 않습니다.

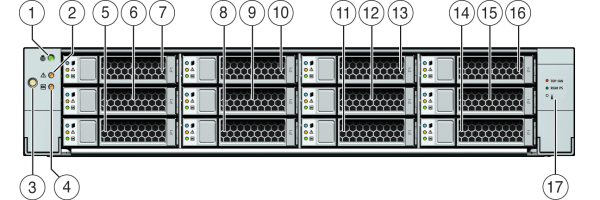

그림 1-36 7120 컨트롤러 전면 패널

image:컨트롤러 전면 패널의 구성 요소를 보여주는 그림

그림 범례
1 로케이터 LED/버튼(흰색)	`7` HDD 2	`13` HDD 8
2 서비스 작업 요청 LED(주황색)	`8` HDD 또는 SSD 3	`14` HDD 9
3 전원 버튼	9 HDD 4	15 HDD 10
4 전원/OK LED(녹색)	10 HDD 5	16 HDD 11
5 HDD 0	11 HDD 6	17 드라이브 맵
6 HDD 1	12 HDD 7
