Oracle Storage 12 Gb/s SAS PCIe RAID HBA カードを取り付ける

1. 交換用の Oracle Storage 12 Gb/s SAS PCIe RAID HBA カードと電気二重層コンデンサを開梱し、静電気防止用マットの上に置きます。
2. エアバッフルを直立位置に回転させ、電気二重層コンデンサケーブルをシャーシの左側壁に沿って取り付けます。

   電気二重層コンデンサケーブルは、シャーシの左側壁に沿って SAS ケーブルの束の上に取り付けてください。そうしないと、SAS ケーブルの束がエアバッフルと干渉します。

3. Oracle Storage 12 Gb/s SAS PCIe RAID HBA に電気二重層コンデンサケーブルを接続し、取り外し手順で抜いた SAS ケーブルを再接続します [1]。

   適切な SAS ケーブル接続を確実に行うには、SAS ストレージドライブケーブルを取り付けるを参照してください。

   図 61  Oracle Storage 12 Gb/s SAS PCIe RAID HBA カードの取り付け



4. Oracle Storage 12 Gb/s SAS PCIe RAID HBA カードを PCIe スロット 6 に挿入し、PCIe のロックメカニズムを回転させて PCIe HBA カードを所定の位置に固定します [2]。

   ---

   注 -  PCIe スロット 6 は Oracle Storage 12 Gb/s SAS PCIe RAID HBA カード用のプライマリスロットです。このカードは SAS ストレージドライブの制御および管理に必要です。

   ---

5. シャーシに電気二重層コンデンサを取り付けます。
   1. エアバッフルを取り付け位置まで下げます。
   2. 電気二重層コンデンサの下面に再閉可能ファスナーを取り付けます。
   3. 電気二重層コンデンサ上の再閉可能ファスナーをエアバッフル上の再閉可能ファスナーの位置に合わせ、押し下げます [1]。

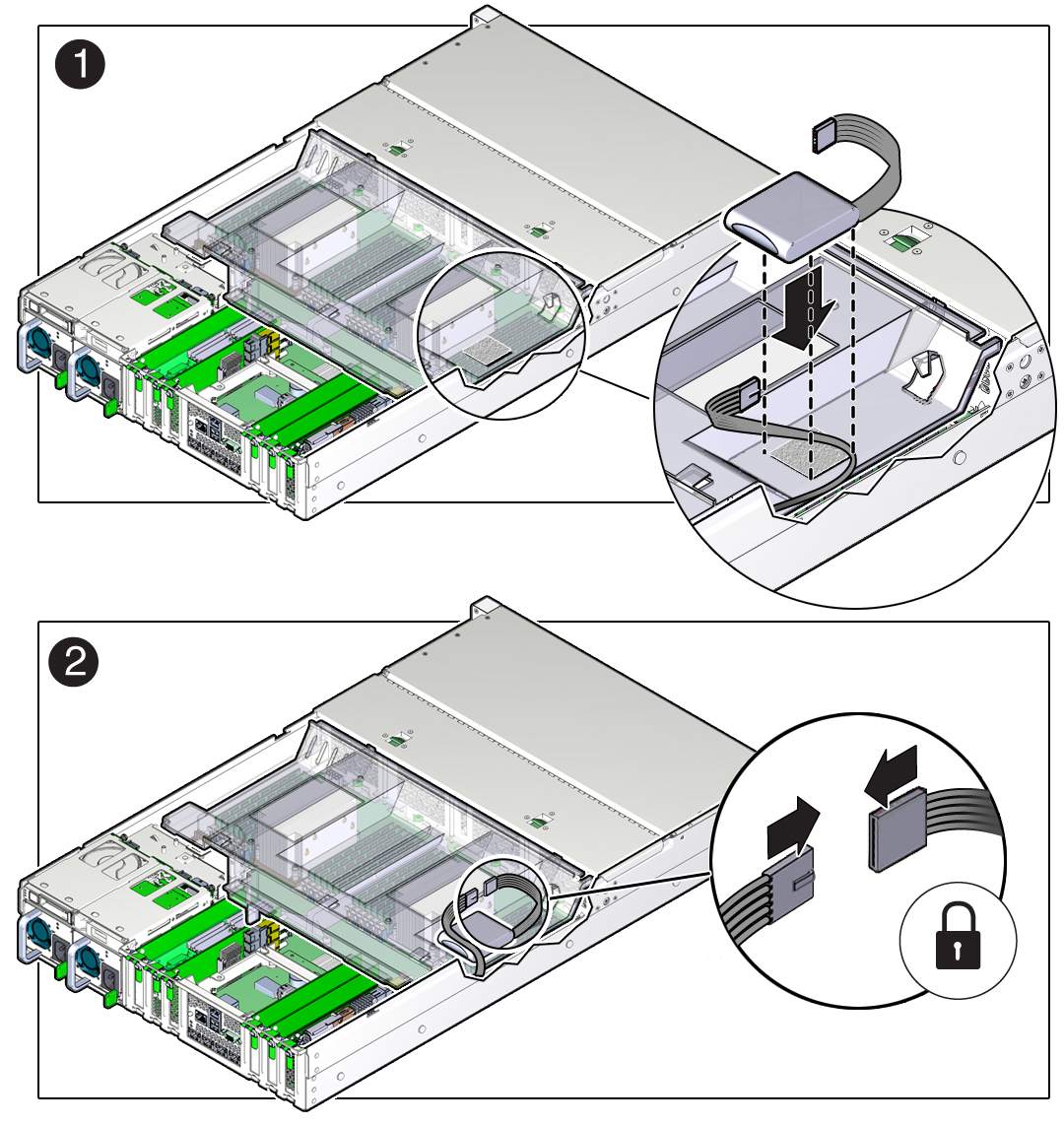

      図 62  HBA の電気二重層コンデンサの取り付け



   4. 電気二重層コンデンサのケーブルを接続します [2]。
6. サーバーを稼動状態に戻します。
   1. 上部カバーを取り付けます。

      サーバーの上部カバーを取り付けるを参照してください。

   2. サーバーを通常のラック位置に戻します。

      サーバーを通常のラック位置に戻すを参照してください。

   3. PCIe カードに必要なデータケーブルをすべて接続します。

      データケーブルをケーブル管理アームに通します。

   4. 電源コードを電源装置に再接続し、サーバーの電源を投入します。

      電源ケーブルとデータケーブルを再接続するおよびサーバーの電源を入れるを参照してください。電源装置の AC OK LED が点灯していることを確認します。

7. Oracle ILOM を使用して、サーバーの PCIe カードの障害をすべてクリアします。

   Oracle ILOM Web インタフェースまたはコマンド行インタフェース (CLI) を使用して障害を手動でクリアできます。Oracle ILOM Web インタフェースまたは CLI を使用してサーバーの障害をクリアする方法については、Oracle Integrated Lights Out Manager (ILOM) 3.2 ドキュメントライブラリ (http://www.oracle.com/goto/ILOM/docs) を参照してください。

関連情報

• Oracle Storage 12 Gb/s SAS PCIe RAID HBA カードを取り外す
