ファンモジュールを取り外す

言語:

ファンモジュールを保守するために、サーバーの電源を切る必要はありません。

交換用のファンモジュールを用意して、すぐに取り付ける準備ができない場合は、この手順を開始しないようにしてください。

ファンモジュールにアクセスするには、上部カバーのファン構成部品ドアを開きます。

注意 - 十分な通気を維持してサーバーを適切に冷却するには、60 秒以内に上部カバーのファン構成部品ドアを閉じてください。サーバーの動作中に 60 秒を超える時間ドアを開けたままにすると、サーバーが自動的にシャットダウンする可能性があります。

障害のあるファンモジュールを特定します。

各ファンモジュールには、モジュールの横にファンステータスインジケータ (LED) が 1 個あります。LED がオレンジ色の場合、ファンに障害が発生しています。ファンステータス LED の位置を次の図に示します。

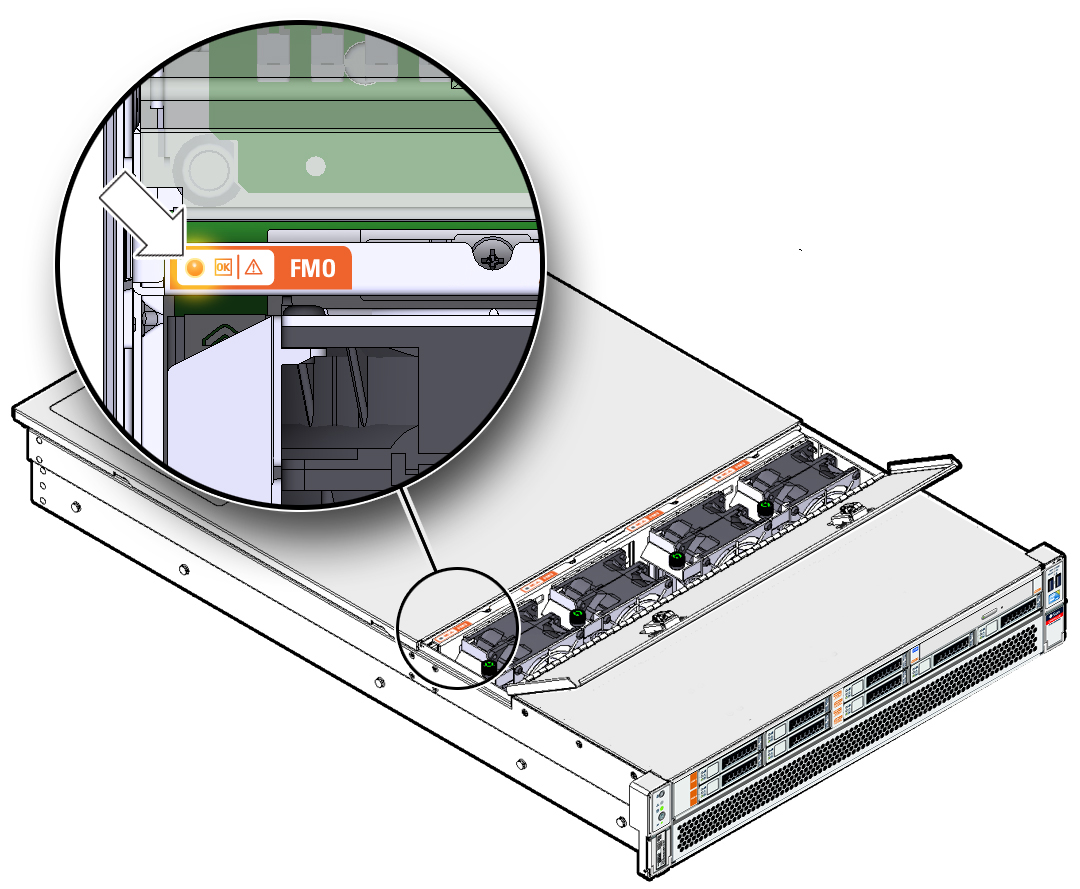

図 20 ファンモジュールの位置およびファンステータスインジケータ

LED の色および状態の意味
オレンジ色 - ファンモジュールに障害が発生しています。システムによってファンモジュールの障害が検出されると、正面の上部にあるファン LED およびフロントパネルと背面パネルの保守要求 LED も点灯します。

プラスのねじ回し (Phillips の 2 番) を使用して、障害の発生したファンモジュールをシャーシ内に固定している脱落防止機構付きねじをゆるめます [1]。

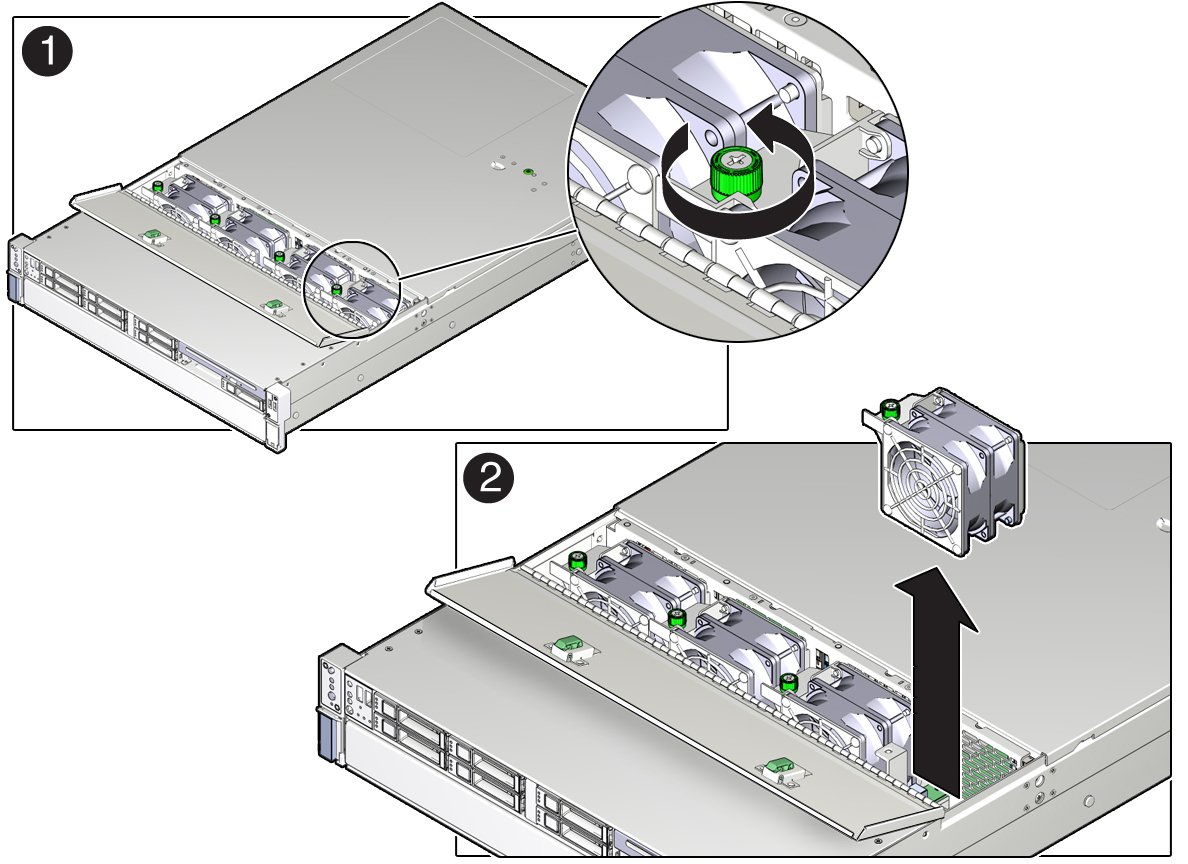

図 21 ファンモジュールの取り外し

脱落防止機構付きねじとモジュールの反対側の端の両方を持ち、ファンモジュールをまっすぐ上に持ち上げてシャーシから取り外し、静電気防止用マットの上に置きます [2]。

注意 - ファンモジュールを取り外す際、前後に揺すらないでください。ファンモジュールを揺すると、マザーボードのコネクタが損傷する可能性があります。

注意 - ファンコンパートメント内のほかのコンポーネントの保守作業を行う場合は、システムをシャットダウンし、電源コードを取り外してください。

次に実行するステップを確認します。
- ほかの手順の一部としてファン構成部品を取り外した場合は、その手順に戻ります。
- それ以外の場合は、ファンモジュールを取り付けるに進みます。
