Connexion et installation des clusters

Langue :

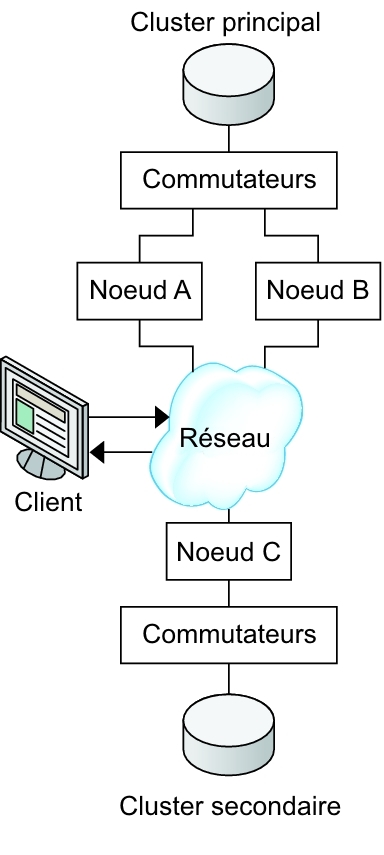

La Figure 8 illustre la configuration en cluster utilisée par l'exemple de configuration. Le cluster secondaire de l'exemple de configuration contient un noeud, mais d'autres configurations en cluster peuvent être utilisées.

Figure 8 Exemple de configuration en cluster

image:La figure illustre la configuration en cluster utilisée dans l'exemple de configuration.

Le Table 24 récapitule le matériel et les logiciels requis par l'exemple de configuration. Le SE Oracle Solaris, le logiciel Oracle Solaris Cluster et le gestionnaire de volumes doivent être installés sur les noeuds du cluster avant le logiciel Availability Suite et les patchs.

Table 24 Exigences matérielles et logicielles

Matériel ou logiciel	Conditions requises
Matériel de noeud	Le logiciel Availability Suite est pris en charge sur tous les serveurs utilisant le SE Oracle Solaris. Pour plus d'informations sur le matériel à utiliser, reportez-vous au guide Oracle Solaris Cluster Hardware Administration Manual.
Espace disque	Environ 15 Mo.
SE Oracle Solaris	Les versions du SE Oracle Solaris prises en charge par le logiciel Oracle Solaris Cluster. Tous les noeuds doivent utiliser la même version du SE Oracle Solaris. Pour plus d'informations sur l'installation, reportez-vous au Guide d’installation du logiciel Oracle Solaris Cluster 4.3
Logiciel Oracle Solaris Cluster	Au moins le logiciel Oracle Solaris Cluster 4.1. Pour plus d'informations sur l'installation, reportez-vous au Guide d’installation du logiciel Oracle Solaris Cluster 4.3.
Gestionnaire de volumes	Logiciel Solaris Volume Manager. Tous les noeuds doivent utiliser la même version du logiciel gestionnaire de volumes. Pour plus d'informations sur l'installation, reportez-vous au Chapitre 4, Configuration du logiciel Solaris Volume Manager du manuel Guide d’installation du logiciel Oracle Solaris Cluster 4.3.
Logiciel Availability Suite	Différents clusters peuvent utiliser différentes versions du SE Oracle Solaris OS et du logiciel Oracle Solaris Cluster, mais vous devez avoir la même version du logiciel Availability Suite entre clusters. Pour plus d'informations sur l'installation du logiciel, reportez-vous aux manuels d'installation de votre version du logiciel Availability Suite.
Mises à jour du logiciel Availability Suite	Pour plus d'informations sur les dernières mises à jour, connectez-vous à My Oracle Support.

Exemple de configuration des groupes de périphériques et des groupes de ressources

Cette section décrit la configuration des groupes de périphériques et des groupes de ressources pour une application NFS. Pour plus d'informations, reportez-vous aux sections Configuration des groupes de ressources de réplication et Configuration des groupes de ressources d'application.

Cette section détaille les procédures suivantes :

Le tableau suivant répertorie les noms des groupes et des ressources créés par l'exemple de configuration.

Table 25 Récapitulatif des groupes et des ressources dans l'exemple de configuration

Groupe ou ressource	Nom	Description
Groupe de périphériques	`devgrp`	Groupe de périphériques
Groupe de ressources de réplication et ressources	`devgrp-stor-rg`	Le groupe de ressources de réplication
	`lhost-reprg-prim`, `lhost-reprg-sec`	Les noms d'hôtes logiques pour le groupe de ressources de réplication du cluster principal et du cluster secondaire
	`devgrp-stor`	La ressource HAStoragePlus pour le groupe de ressources de réplication
Groupe de ressources d'application et ressources	`nfs-rg`	Le groupe de ressources d'application
	`lhost-nfsrg-prim`, `lhost-nfsrg-sec`	Les noms d'hôtes logiques pour le groupe de ressources d'application du cluster principal et du cluster secondaire
	`nfs-dg-rs`	La ressource HAStoragePlus pour l'application
	`nfs-rs`	Ressource NFS

A l'exception de devgrp-stor-rg, les noms des groupes et des ressources sont des exemples de noms qui peuvent être modifiés en fonction des besoins. Le groupe de ressource de réplication doit avoir un nom au format devicegroupname-stor-rg.

Pour plus d'informations sur le logiciel Solaris Volume Manager, reportez-vous au Chapitre 4, Configuration du logiciel Solaris Volume Manager du manuel Guide d’installation du logiciel Oracle Solaris Cluster 4.3.
