Fonctions du panneau avant

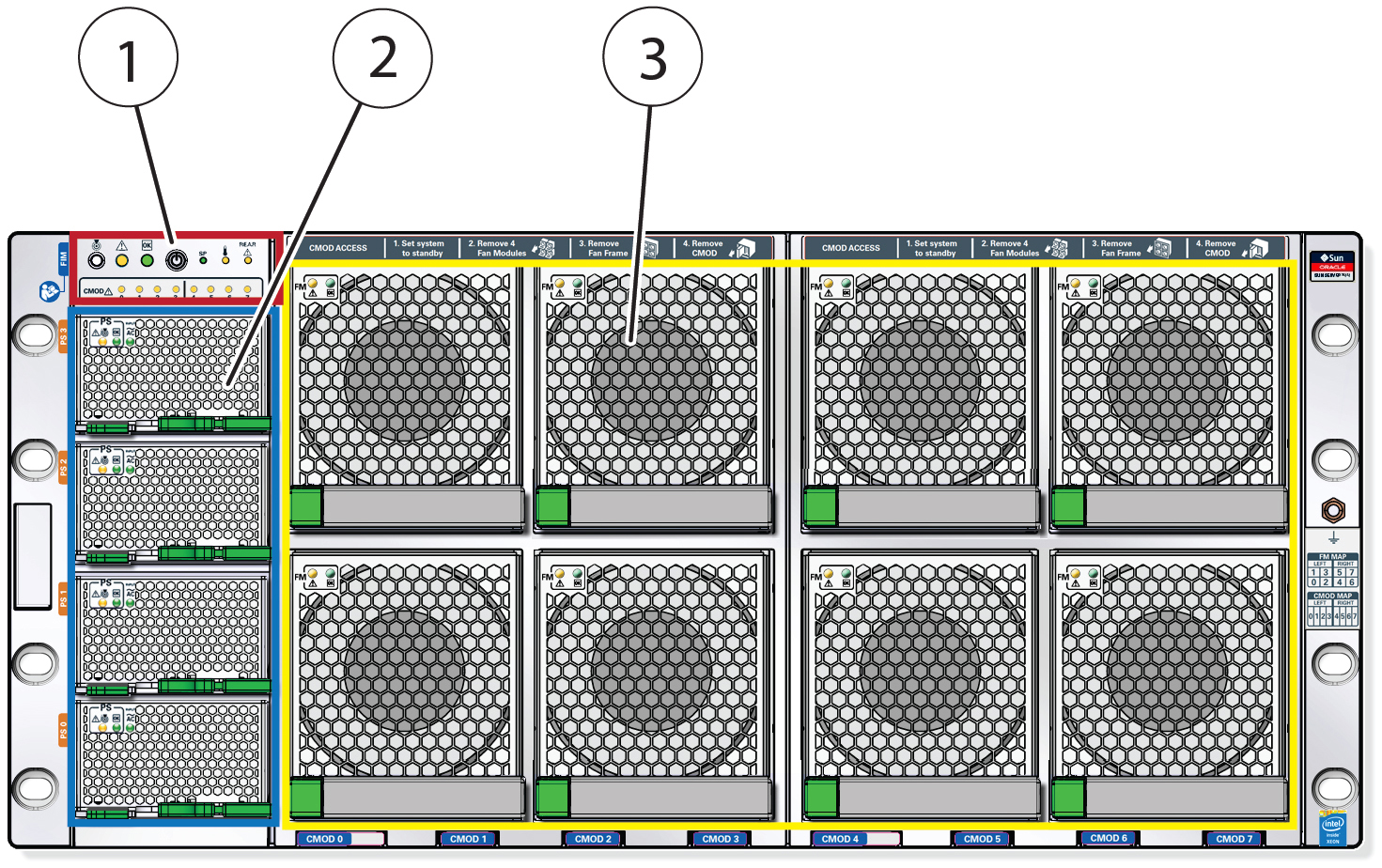

La figure suivante représente le panneau avant du serveur Oracle Server X5-8 et décrit ses composants :
|
|
|
1
|
Module d'indicateurs avant
|
|
2
|
Alimentations électriques 0 (bas) à 3 (haut)
|
|
3
|
Modules de ventilateur FM 0 à FM 7 :
-
Rangée du haut : 1, 3, 5, 7
-
Rangée du bas : 0, 2, 4, 6
|
|
Module d'indicateurs avant

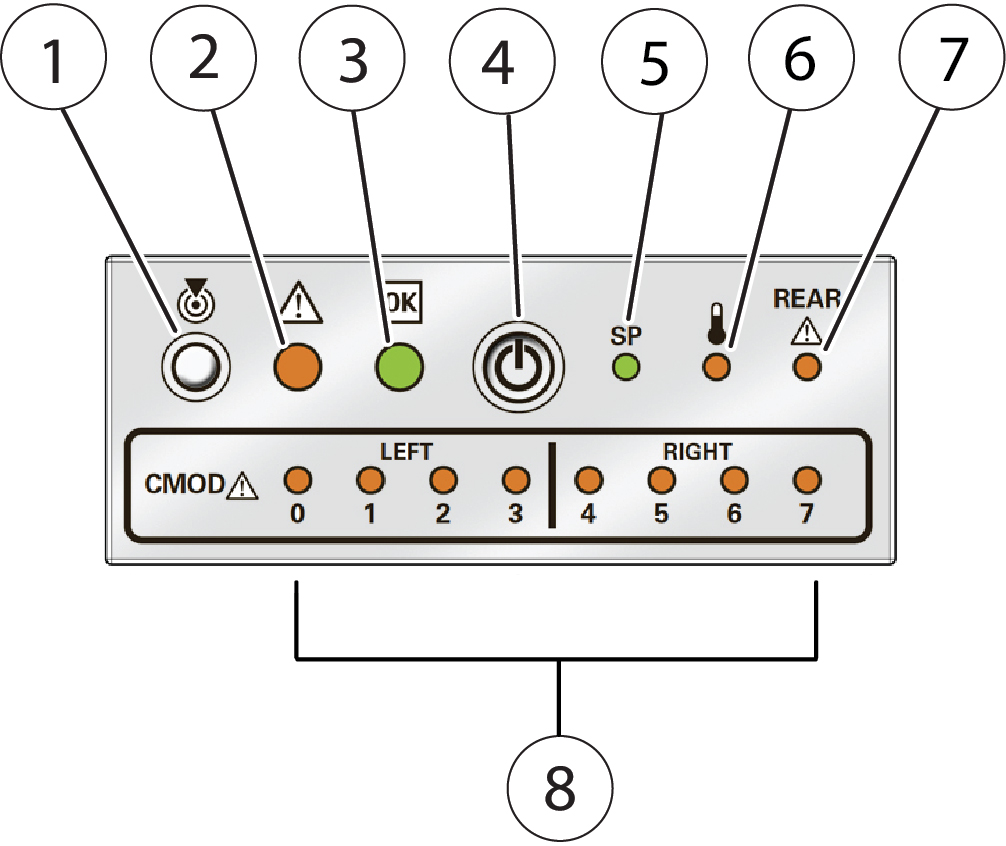

La figure suivante représente les contrôles et indicateurs sur le module d'indicateurs avant :
|
|
|
1
|
Bouton de localisation et indicateur de châssis
|
|
2
|
Indicateur d'intervention requise du châssis
|
|
3
|
Indicateur OK du système
|
|
4
|
Bouton d'alimentation
|
|
5
|
Indicateur OK du processeur de service
|
|
6
|
Indicateur d'intervention requise du châssis (température)
|
|
7
|
Indicateur d'intervention requise (arrière du châssis)
|
|
8
|
Indicateurs d'intervention requise CMOD 0 à 7 (de gauche à droite)
Remarque -
Le serveur contient 4 ou 8 CMOD (modules de traitement). Ils se trouvent derrière les ventilateurs et sont appelés CMOD 0 à CMOD 7 (de gauche à droite). A chaque CMOD est associé un indicateur d'intervention requise.
|
|
Remarque -
Pour plus de détails sur l'alimentation du système et sur les contrôles et indicateurs correspondants, reportez-vous à la section
Controlling System Power.
Boutons et indicateurs de l'unité d'alimentation

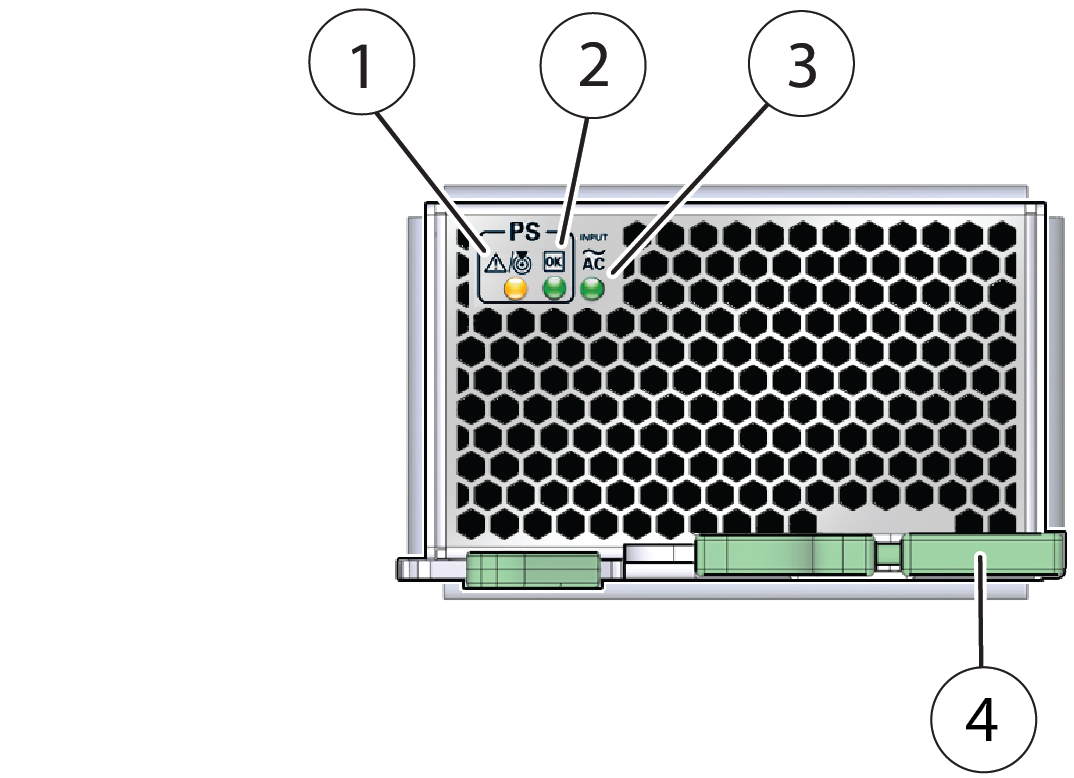

Le graphique suivant illustre les boutons et indicateurs de l'unité d'alimentation :
|
|
|
1
|
Indicateur d'intervention requise/de localisation
|
|
2
|
Indicateur OK (l'alimentation de l'hôte fonctionne correctement)
|
|
3
|
Indicateur OK CA (l'alimentation d'entrée CA fonctionne correctement)
|
|
4
|
Loquet de déverrouillage
|
|
Contrôles et indicateurs du module de ventilateur

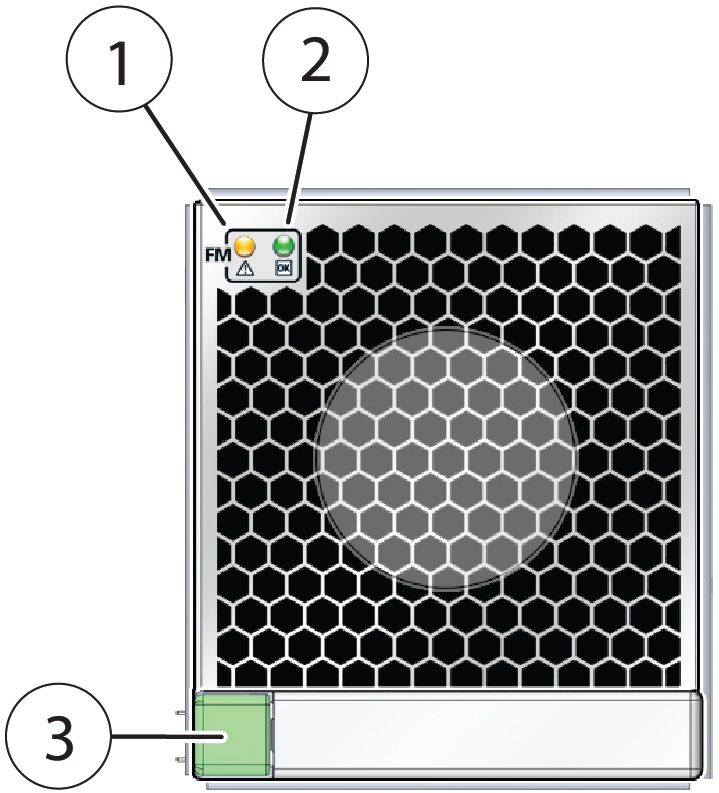

La figure suivante représente les contrôles et indicateurs présents sur le module de ventilateur :
|
|
|
1
|
Indicateur d'intervention requise
|
|
2
|
Indicateur OK
|
|
3
|
Loquet de déverrouillage
|
|
