Connecteurs et ports du panneau arrière

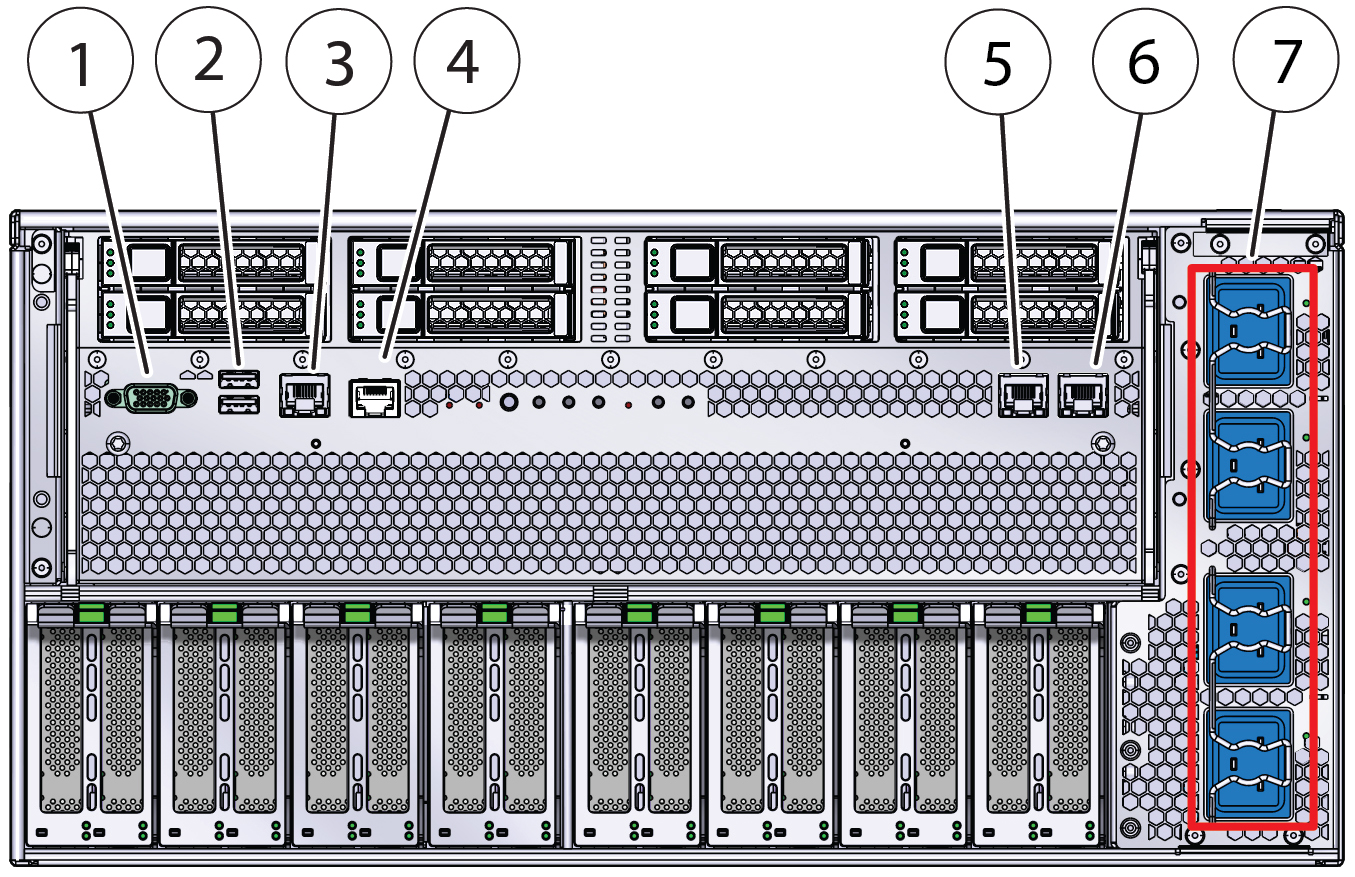

La figure suivante illustre les emplacements des connecteurs et des ports du panneau arrière du serveur :

Légende Description 1 Port vidéo DB-15 2 Ports USB 2.0 (2) 3 Port de gestion réseau (NET MGT) 4 Port de gestion série (SER MGT) 5 Port Net 0 6 Port Net 1 7 Connecteurs d'alimentation 0 à 3. Connexion possible au courant alternatif 200-240 V uniquement.
