Configuration de RAID en mode d'initialisation Legacy

Cette procédure fait appel à l'utilitaire de configuration RAID du BIOS, situé dans le microprogramme du HBA, pour configurer une baie RAID et la rendre initialisable. Utilisez cette procédure dans l'une des situations suivantes :

• Oracle System Assistant n'est pas installé sur votre système ou vous ne voulez pas l'utiliser pour la configuration RAID.

• Vous souhaitez installer un niveau RAID non pris en charge par Oracle System Assistant, comme RAID 6, 50 ou 60

  ---

  Remarque -  Oracle System Assistant prend en charge RAID 0, 1, 5 et 10 pour le HBA interne Oracle Storage 12 Gbit/s SAS PCIe RAID.

  ---

1. Mettez l'hôte sous tension ou réinitialisez-le.

   Par exemple, pour réinitialiser l'hôte, effectuez l'une de ces actions :

   • A partir du serveur local, appuyez (pendant une seconde environ) sur le bouton Marche/Arrêt situé sur le panneau avant pour mettre hors tension l'hôte, puis appuyez de nouveau sur le bouton pour le remettre sous tension.

   • Dans l'interface Web d'Oracle ILOM, sélectionnez Host Management > Power Control, puis Reset dans la zone de liste Select Action.

   • Dans la CLI d'Oracle ILOM, saisissez : reset /System

   L'écran BIOS apparaît.

2. Pendant que le BIOS exécute le POST, lorsque l'invite Press <Ctrl><R> to run the MegaRAID Configuration Utility s'affiche, appuyez immédiatement sur les touches Ctrl+R pour accéder à l'utilitaire LSI MegaRAID.

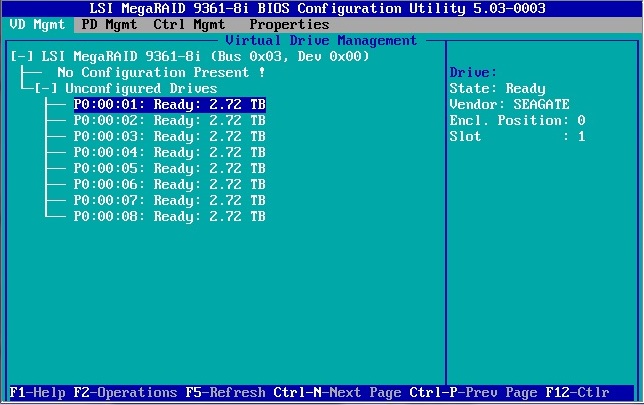

   L'écran Virtual Drive Management s'affiche.



3. Créez un ou plusieurs volumes RAID (unités virtuelles).

   Reportez-vous aux instructions du manuel MegaRAID SAS Software User's Guide à l'adresse : http://www.lsi.com/sep/Pages/oracle/index.aspx.

4. Appuyez deux fois sur Ctrl+N pour accéder au menu Ctrl Mgmt.

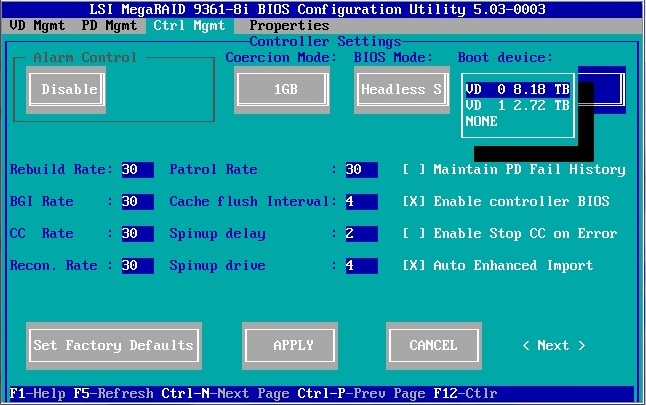

   L'écran Controller Settings s'affiche.



5. Utilisez la flèche vers le bas pour accéder au champ Boot Device.
6. Sélectionnez l'unité virtuelle que vous souhaitez définir comme initialisable, puis appuyez sur Entrée.
7. Accédez au bouton Apply, puis appuyez sur Entrée.

   Pour plus d'informations sur l'exécution de cette procédure, reportez-vous au manuel MegaRAID SAS Software User's Guide à l'adresse : http://www.lsi.com/sep/Pages/oracle/index.aspx.

8. Appuyez sur Echap pour quitter l'utilitaire LSI MegaRAID.
