Fonctions du panneau arrière

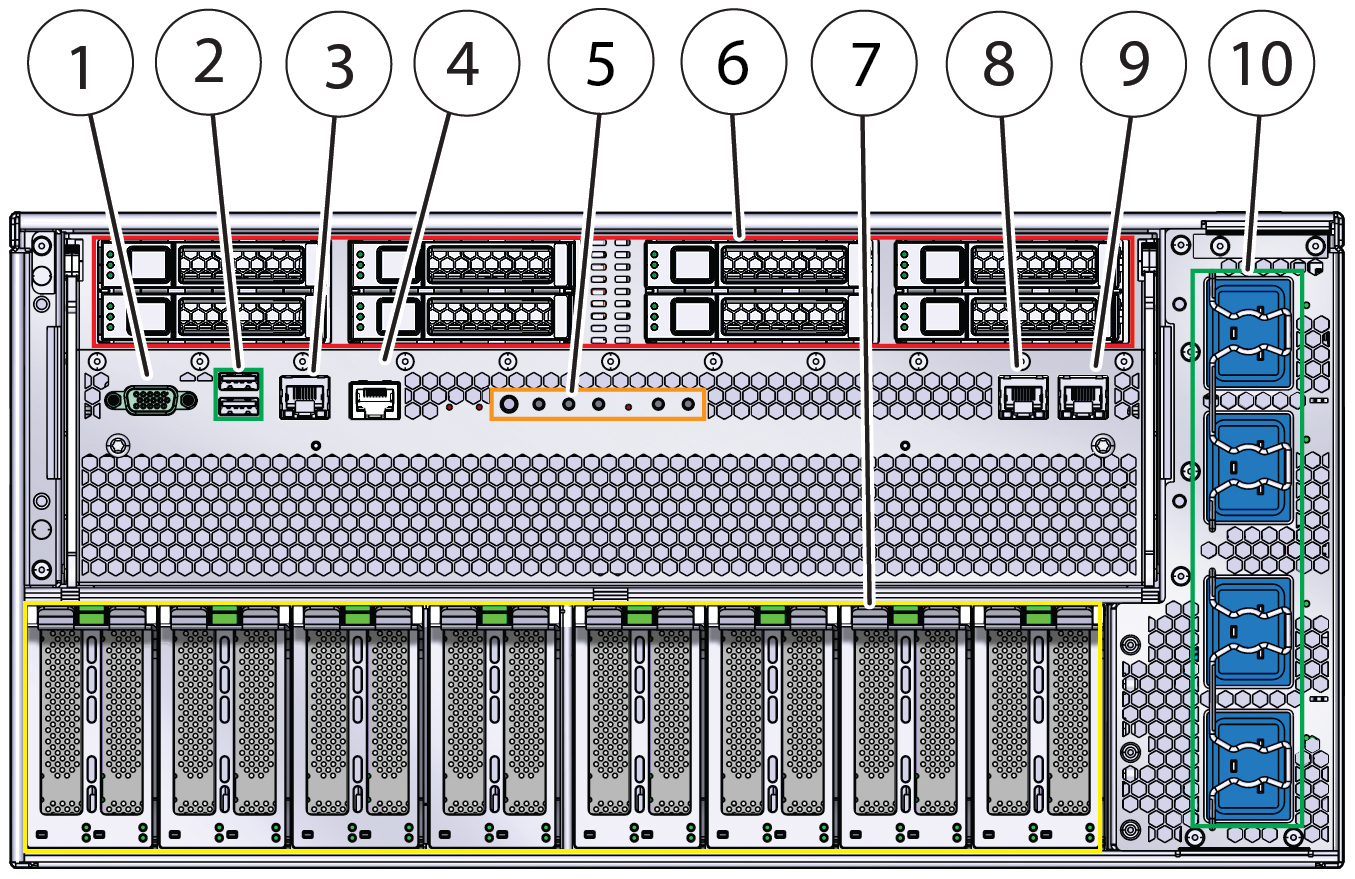

        La figure suivante représente le panneau arrière du serveur Oracle Server X5-8 et décrit ses composants :













                         |
                         |




                        |
                             1
                         |

                             Port vidéo DB-15
                         |


                        |
                             2
                         |

                             Ports USB 2.0 (2)
                         |


                        |
                             3
                         |

                             Port de gestion réseau
                         |


                        |
                             4
                         |

                             Port de gestion série
                         |


                        |
                             5
                         |

                             Indicateurs d'état
                         |


                        |
                             6
                         |

                             Emplacements HDD/SSD 0 à 7 :

                                -

Rangée du haut : 7, 5, 3, 1

                                -

Rangée du bas : 6, 4, 2, 0


                         |


                        |
                             7
                         |

                             Emplacements de carte PCIe 1 à 16 :

                                -

PCIe 1 est à droite

                                -

PCIe 16 est à gauche


                            Les cartes PCIe sont montées sur des chariots de carte PCIe doubles (DPCC). Chaque DPCC héberge deux emplacements PCIe.
                         |


                        |
                             8
                         |

                             Port Net 0
                         |


                        |
                             9
                         |

                             Port Net 1
                         |


                        |
                             10
                         |

                             Entrées d'alimentation avec clips de câble (0 à 3) :

                         |


              |


            Indicateurs d'état et boutons du panneau arrière

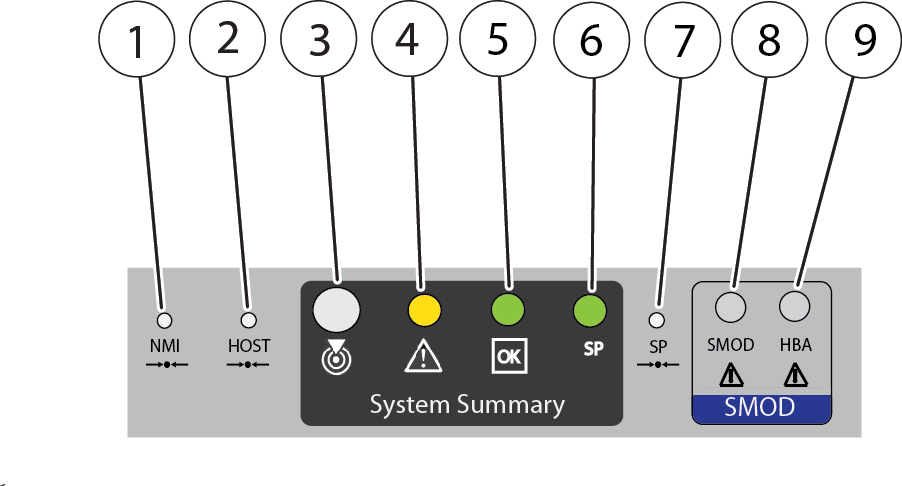

            La figure suivante représente les indicateurs et boutons du panneau arrière :













                             |
                             |




                            |
                                 1
                             |

                                 Bouton d'interruption non masquable (NMI) - utilisé uniquement par le personnel de maintenance Oracle.
                             |


                            |
                                 2
                             |

                                 Bouton de réinitialisation - utilisé uniquement par le personnel de maintenance Oracle.
                             |


                            |
                                 3
                             |

                                Indicateur de localisation - utilisé pour identifier le serveur. Pour plus d'informations, consultez la  Oracle ILOM Documentation Library à l'adresse :  http://www.oracle.com/goto/ILOM/docs
                             |


                            |
                                 4
                             |


                             |


                            |
                                 5
                             |


                             |


                            |
                                 6
                             |

                                 Indicateur OK du SP (indicateur vert) - allumé en permanence si le SP est opérationnel, clignote pendant l'initialisation du SP, éteint si le SP n'est pas alimenté.
                             |


                            |
                                 7
                             |

                                 Bouton de réinitialisation du SP.
                             |


                            |
                                 8
                             |

                                 Indicateur d'intervention requise SMOD - indique une panne de module système (SMOD)
                             |


                            |
                                 9
                             |

                                 Indicateur d'intervention requise HBA – indique une panne d'adaptateur de bus hôte (HBA)
                             |


                  |


Remarque -
                Pour plus de détails sur l'alimentation du système et sur les contrôles et indicateurs correspondants, reportez-vous à la section
Controlling System Power.




            Contrôles et indicateurs de stockage

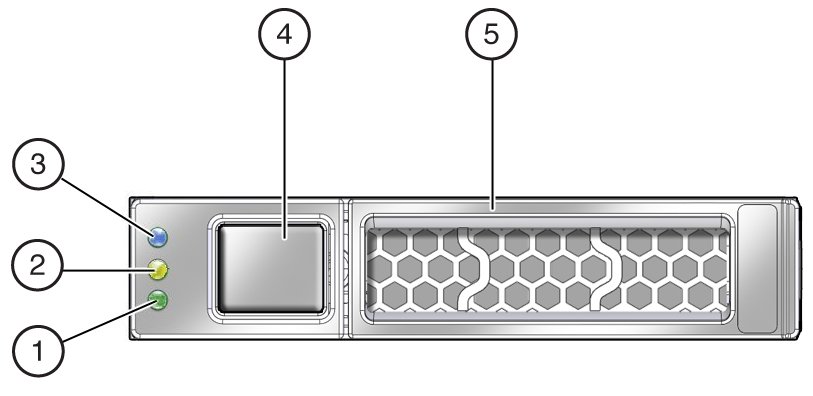

            Le graphique suivant illustre les contrôles et indicateurs de stockage :













                             |
                             |




                            |
                                 1
                             |

                                 Indicateur OK
                             |


                            |
                                 2
                             |

                                 Indicateur d'intervention requise
                             |


                            |
                                 3
                             |

                                 Indicateur Prêt pour retrait
                             |


                            |
                                 4
                             |

                                 Bouton de déverrouillage de l'unité de stockage
                             |


                            |
                                 5
                             |

                                 Levier d'unité de stockage
                             |


                  |
