Actualización: Junio de 2016



Extracción del FBA

La extracción del FBA permite el acceso a otros componentes, como la fuente de alimentación, para realizar el mantenimiento.

  1. Siga las precauciones sobre descargas electrostáticas y seguridad.

    Consulte Precauciones sobre descargas electrostáticas y seguridad.

  2. Extraiga el servidor del sistema y colóquelo en una superficie antiestática.

    Consulte Mantenimiento de Oracle Server X5-2M.

    Consulte Mantenimiento de Oracle Server X6-2M.

  3. Libere ambos topes de las guías deslizantes para permitir que el FBA se deslice hacia atrás.
  4. Deslice las guías con el FBA conectado para extraerlo del servidor.
  5. Afloje los tornillos prisioneros de la cubierta del FBA tanto del lado derecho como del izquierdo.

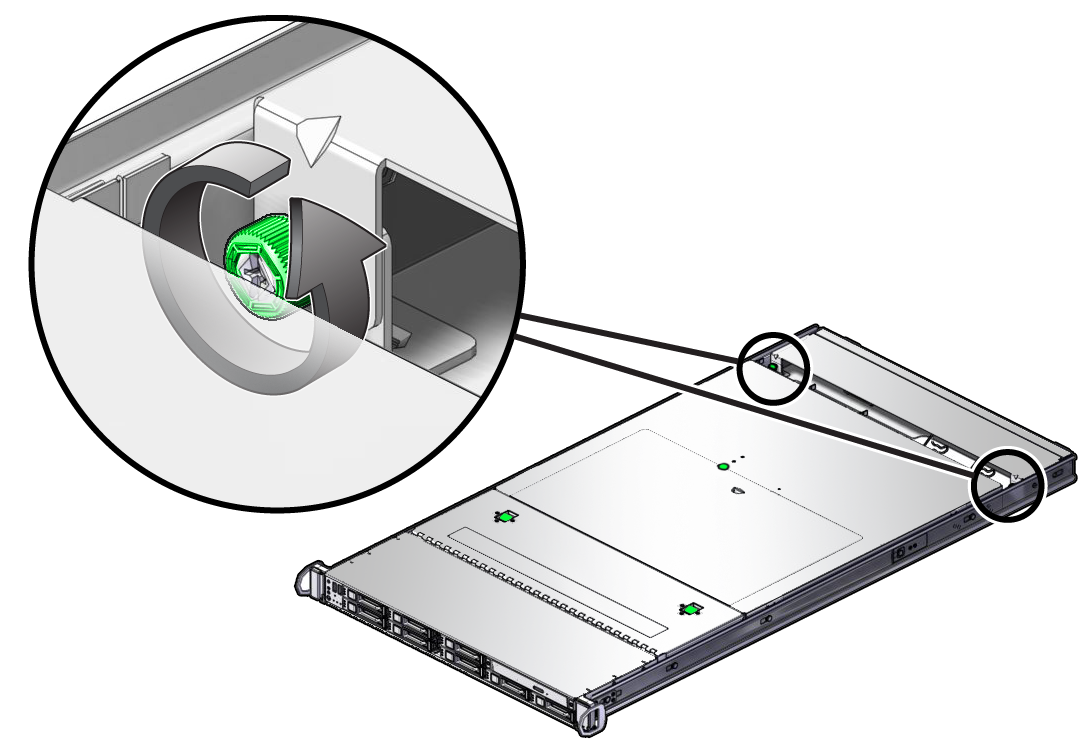

    image:Figura en la que se muestra cómo aflojar los tornillos prisioneros de la cubierta.
  6. Deslice la cubierta hacia atrás para extraerla del servidor y, luego, déjela a un lado.

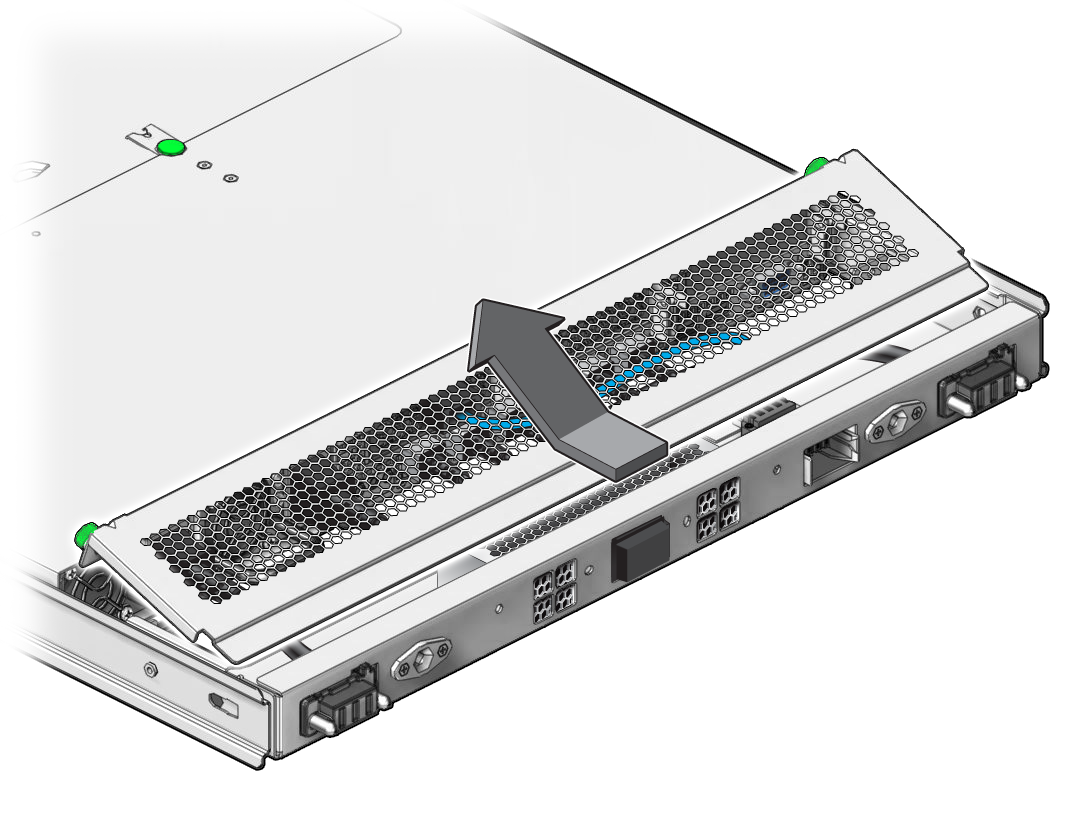

    image:Figura en la que se muestra cómo extraer la cubierta del servidor.
  7. Afloje los dos tornillos prisioneros de la parte inferior derecha e izquierda del FBA (panel 1).

    Estos tornillos ajustan el FBA a las guías deslizantes.

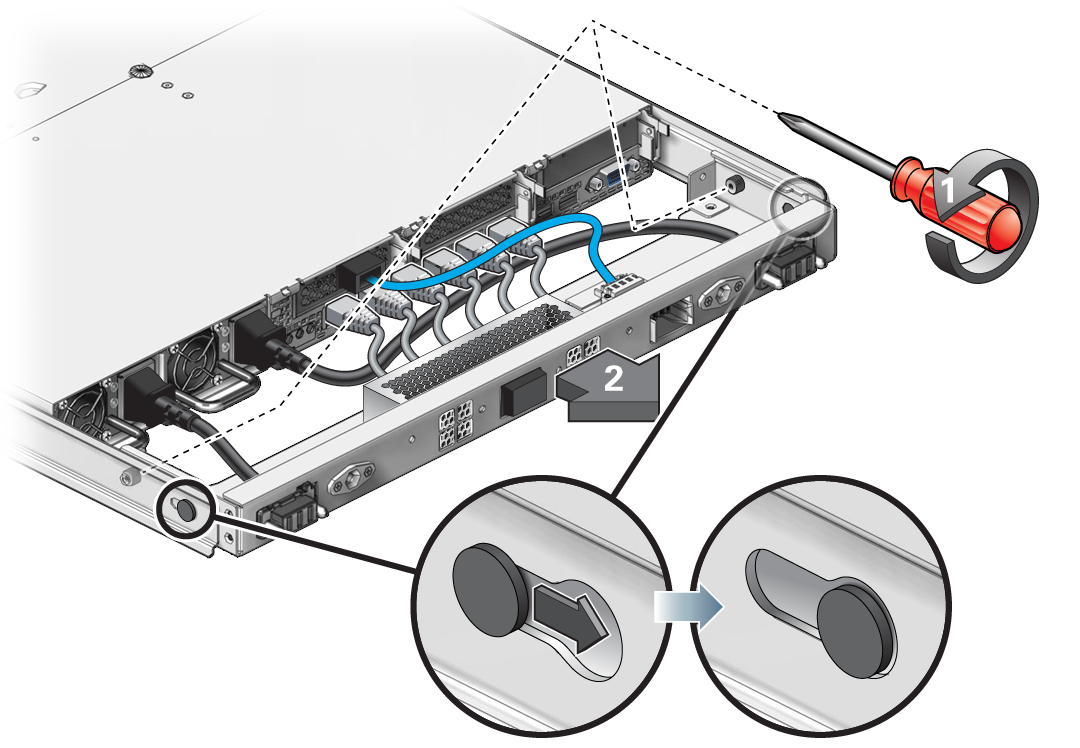

    image:Figura en la que se muestra como liberar los topes del FBA para deslizar las vías hacia atrás.
  8. Retire el FBA del servidor (panel 2) hasta que el FBA se alinee con los orificios de las ranuras de las guías deslizantes.
  9. Tire cuidadosamente de una de las guías deslizantes para alejarla del FBA, lo suficiente como para que se desacople.

    Notas -  Alinee los orificios de la guía deslizante con los tornillos del FBA.
  10. Desacople el FBA de la otra guía deslizante.

    Notas -  Antes de extraer los cables, etiquételos o anote dónde se conecta cada cable en el servidor. Los cables del FBA no vienen etiquetados de fábrica.
  11. Desconecte todos los cables del servidor, incluidos los cables de alimentación.

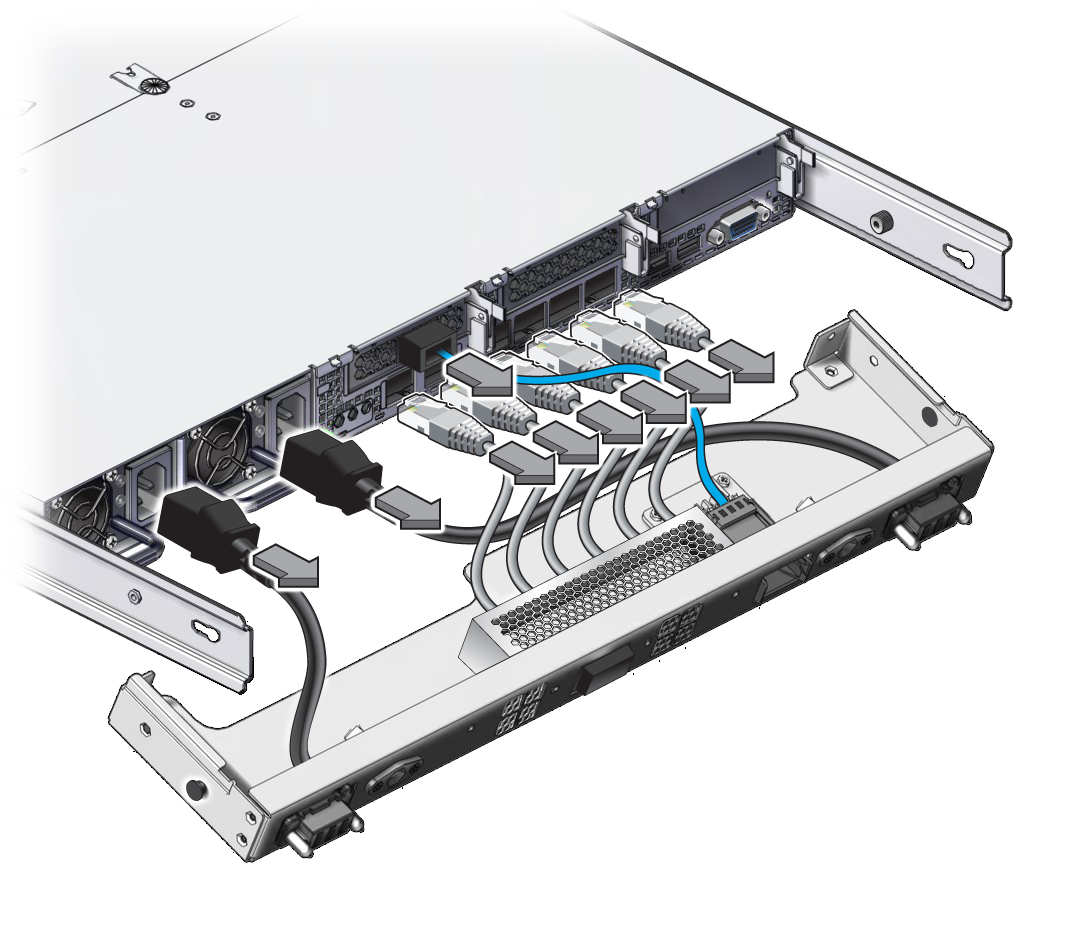

    image:Figura en la que se muestra cómo desconectar los cables del FBA.
  12. Determine qué acción se debe realizar:
    • Si desea reemplazar todo el FBA, desconecte todos los cables y los cables de alimentación del FBA y, luego, deseche el FBA defectuoso de manera apropiada.
    • Si desea reemplazar un cable o un cable de alimentación, desconéctelo y, luego, deseche el cable o el cable de alimentación defectuoso de manera adecuada.

    Consulte Reemplazo de un cable defectuoso.

    Consulte Instalación del FBA.
