Actualización: Junio de 2016



Acceso a una PDU

Si sistema modular está instalado en una ubicación en la que el acceso físico al panel lateral o las PDU no es posible, por ejemplo, si hay varios sistemas uno al lado del otro, debe mover el sistema modular que contiene la PDU defectuosa.


Notas -  Si el sistema modular está montado en el piso con pernos de anclaje para concreto, necesitará una llave de torsión M12 y diez pernos y anclajes para concreto M12 nuevos, como Hilte HSL-3-B M12/25, para volver a anclar el sistema modular.
  1. Extraiga las puertas posterior y frontal del armario de sistema modular.

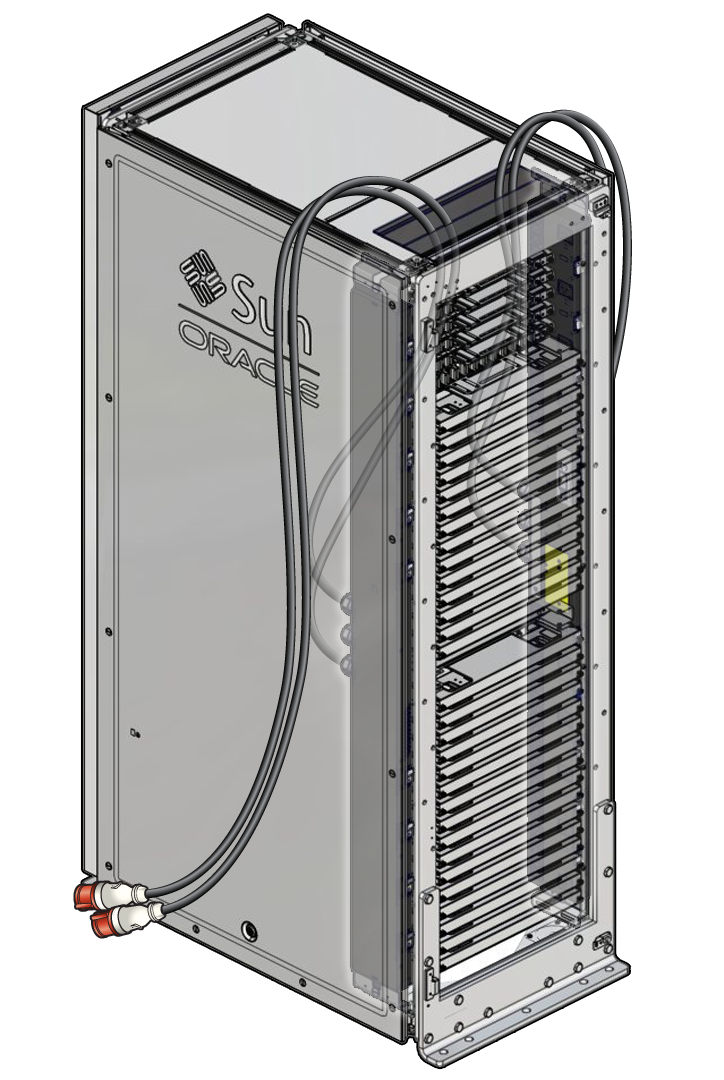

    image:Imagen en la que se muestran los cables de alimentación de la PDU desconectados.
  2. Si para acceder a sistema modular es necesario moverlo, realice los siguientes pasos:
    1. Siga las precauciones de seguridad.

      Consulte Avisos de seguridad.

    2. Desconecte los cables de E/S de sistema modular.
    3. Desconecte los cables de alimentación de la otra PDU.
    4. Si sistema modular está montado en el piso, utilice una llave de torsión M12 para extraer los pernos de anclaje y deseche los pernos de anclaje usados.
    5. Extraiga los soportes sísmicos.
    6. Si el sistema tiene ruedas, desbloquéelas.
    7. Dos personas deben mover sistema modular con cuidado a una ubicación cercana con espacio suficiente para poder extraer el panel lateral y sustituir la PDU.

      Traslado del sistema modular a la ubicación de instalación de Guía de instalación del sistema modular Netra


    Caution

    Precaución  -  La cinta de conexión a tierra del panel lateral no se ve hasta que el panel lateral se extrae parcialmente. Tenga cuidado de no dañar la cinta de conexión a tierra al extraer el panel lateral.


  3. Extraiga el panel lateral y desconecte la cinta de conexión a tierra correspondiente a la PDU que se desea sustituir.
  4. Extraiga el extremo sísmico:
    1. Extraiga las cintas que sostienen los cables al extremo sísmico.
    2. Desconecte la cinta de conexión a tierra del extremo sísmico.
    3. Con un destornillador T-30 Torx, extraiga y aparte los 24 tornillos que conectan el extremo sísmico a los sujetadores superiores de la guía RETMA.

      Caution

      Precaución  -  En el próximo paso, extraiga los 4 tornillos superiores al final y, mientras lo hace, sostenga el extremo sísmico.


    4. Con un destornillador T-30 Torx, extraiga y aparte los 30 tornillos que conectan el extremo sísmico al marco.
  5. Extraiga los cuatro tornillos que sostienen el panel de acoplador a sus soportes y, luego, extraiga el panel de acoplador con cuidado para que no estorbe.

    Notas -  No desconecte ningún cable del panel de acoplador.

    Consulte Extracción del panel de acoplador.

  6. Extraiga lo siguiente:
    1. El switch de la ranura 40 o el ensamblaje de bloqueo, si no hay un switch presente.
    2. La guía del lado del conmutador posterior en la ranura 40, en el lado de la PDU de sustitución.
    3. Si la PDU defectuosa es de 24 kVA, el conmutador y la guía del lado del conmutador posterior en la ranura 39.

      Consulte Mantenimiento de conmutadores Ethernet.

  7. Extraiga la PDU defectuosa.

    Consulte Extracción de una PDU.
