Suplemento del manual de servicio del sistema modular Netra

Salir de la Vista de impresión

Actualización: Junio de 2016



Extracción de una PDU

  1. De la PDU defectuosa, extraiga cuidadosamente los dos cables con conexión a tierra, el superior y el inferior, que conectan la PDU a sistema modular.

    Caution

    Precaución  -  No toque los cables con conexión a tierra de la otra PDU cuando extraiga los cables de la PDU defectuosa.

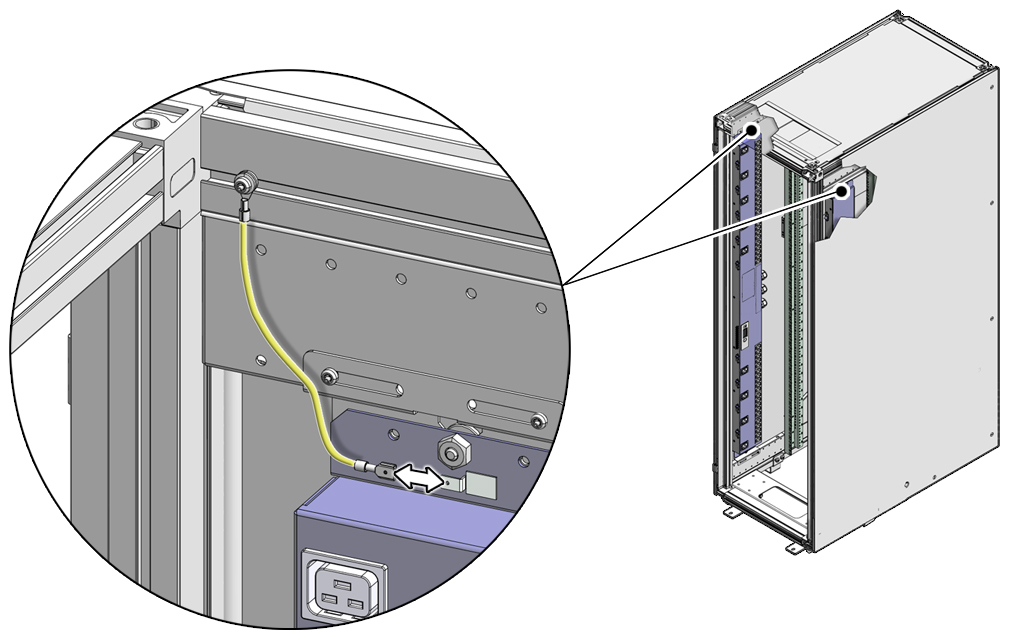

    image:Figura en la que se muestra cómo desconectar los cables con conexión a tierra de la PDU.
  2. Anote la ubicación frontal/posterior del soporte de la PDU inferior en relación con sistema modular, para, más tarde, poder instalar la PDU de sustitución en la misma ubicación.
  3. Con un destornillador T-30 Torx, extraiga los dos tornillos que sostienen el soporte de la PDU inferior a sistema modular y déjelos a un lado para volver a utilizarlos más adelante.

    El soporte de la PDU inferior permanece sujeto a la PDU.

  4. Recuerde la ubicación frontal/posterior del soporte de la PDU superior en relación con el interior de sistema modular, para, más tarde, poder instalar la PDU de sustitución en la misma ubicación.
  5. Desde el soporte de la PDU superior sujeto a sistema modular:
    1. Con un destornillador T-25 Torx, extraiga los dos tornillos que sostienen la PDU al soporte de la PDU superior y déjelos a un lado para volver a utilizarlos más adelante.
    2. Con un destornillador T-30 Torx, extraiga los dos tornillos que sostienen el soporte de la PDU superior a sistema modular y déjelos a un lado para volver a utilizarlos más adelante.
    3. Extraiga el soporte de la PDU de sistema modular.
  6. Desconecte los cables de alimentación de los componentes (FBS, FMM, conmutadores), desde la parte superior hacia la parte inferior.

    Caution

    Precaución  -  Nunca retuerza, enrolle ni doble con fuerza una entrada de alimentación.



    Caution

    Precaución  -  Mantenga el soporte inferior apoyado en el marco mientras extrae los cables de alimentación para evitar la tensión en los cables de alimentación.


  7. Extraiga la PDU y colóquela en un área de trabajo antiestática y limpia.
  8. Con un destornillador T-25 Torx, extraiga el soporte inferior de la PDU defectuosa.

    Guarde este soporte para su instalación en la PDU de sustitución.

  9. Instale la PDU de sustitución.

    Consulte Instalación de una PDU de sustitución.
