Puertos de ranura 35 de conmutador de cobre a FBS/PCB

Notas - Los puertos de reserva en Oracle Switch ES2-64, según la configuración del switch, pueden proporcionar acceso a net0 y net2 de gestión en los servidores.

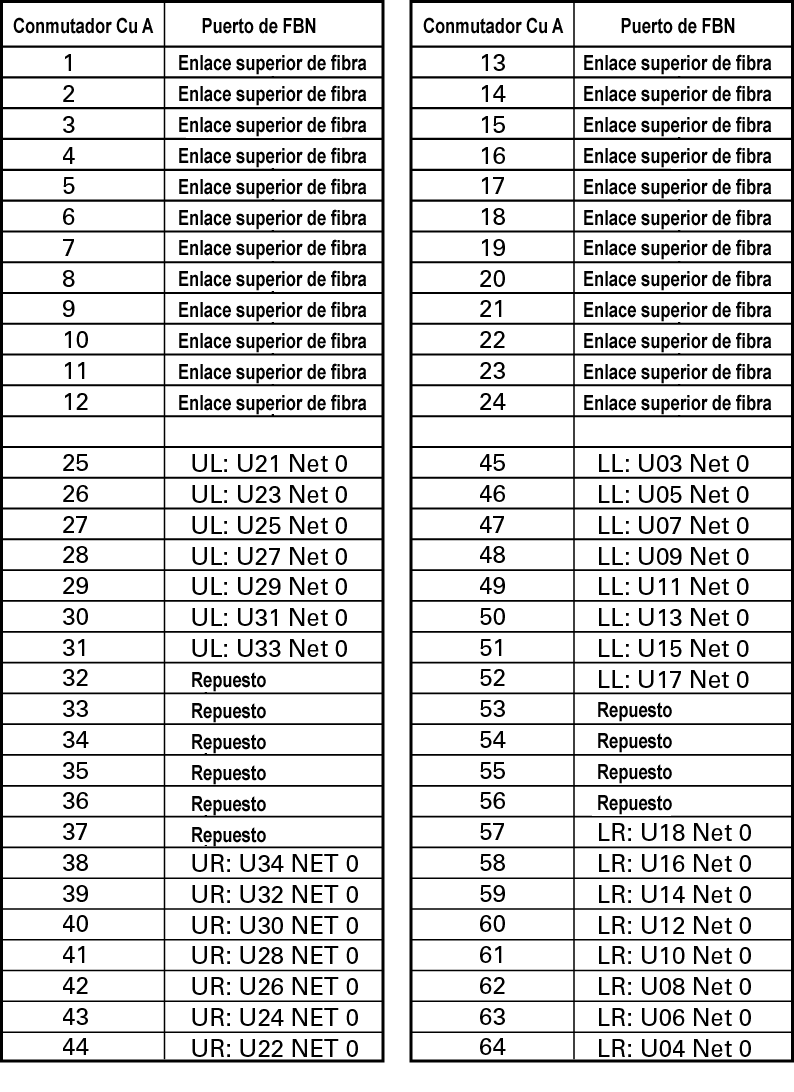

image:Imagen en la que se muestra la asignación de puertos para la ranura 35 del conmutador de cobre.
