Instalación del FBA

1. Siga las precauciones sobre descargas electrostáticas y seguridad.

   Consulte Precauciones sobre descargas electrostáticas y seguridad.

2. Si desea reemplazar un FBA defectuoso, extraiga la cubierta del nuevo FBA.

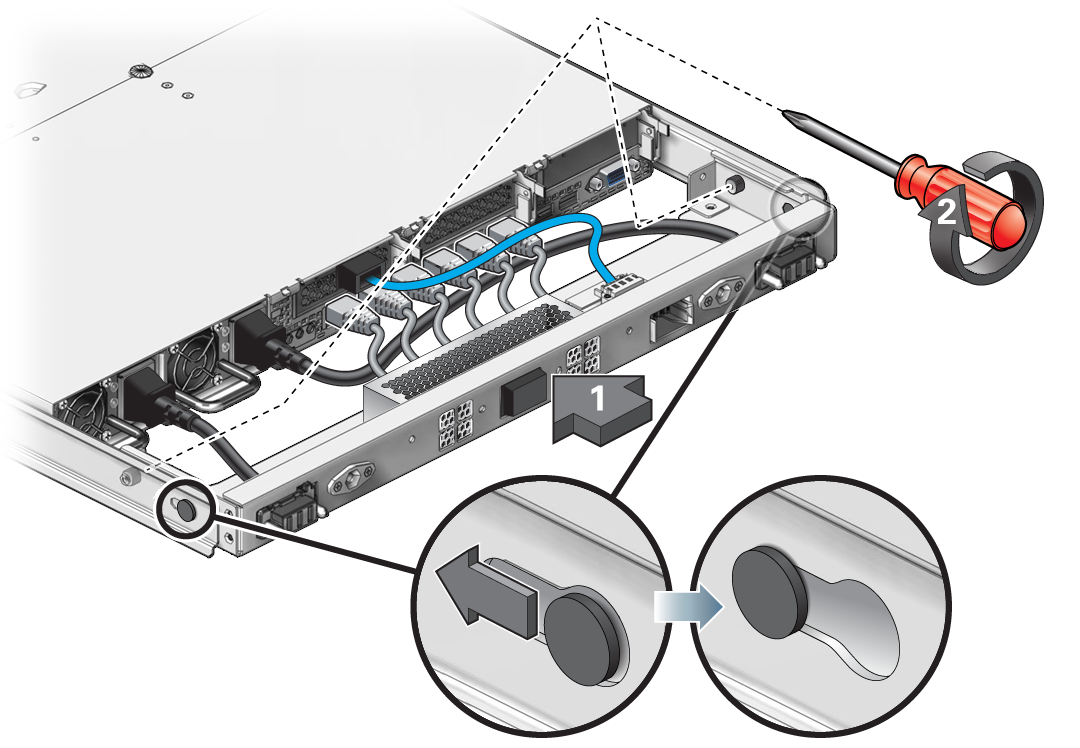

3. Alinee los tornillos del FBA con los orificios de las ranuras de la guía deslizante del servidor, y empuje el FBA ligeramente hacia el servidor para acoplarlo en la guía deslizante (panel 1).

4. Mientras sostiene el FBA en su lugar, ajuste los dos tornillos prisioneros que sostienen el FBA en la guía deslizante (panel 2).

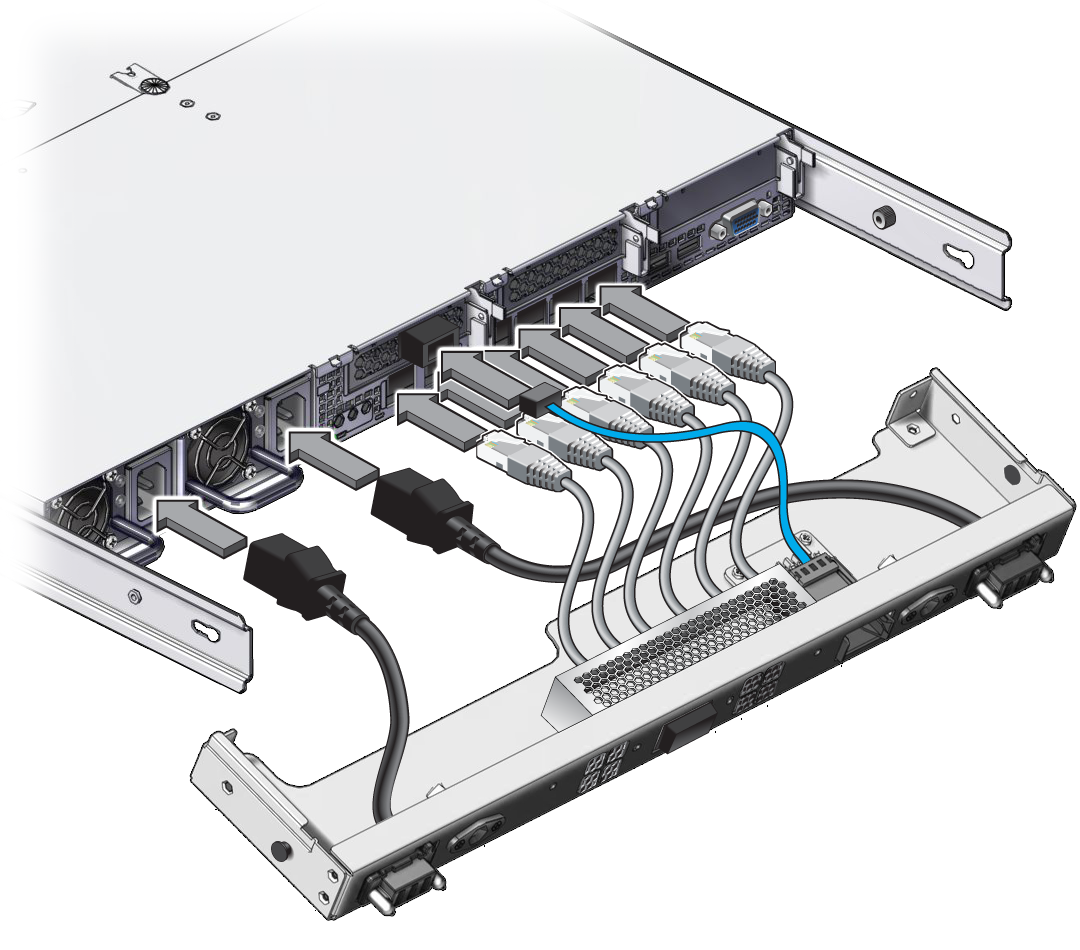

5. Conecte todos los cables, incluidos los cables de alimentación.

   ---

   Precaución  -  Asegúrese de conectar los cables en los puertos correctos, ya que algunos cables se entrecruzan. Los cables conectados de izquierda a derecha en el FBA no se conectan en el mismo orden en el servidor. Para Oracle Server X5-2M y Oracle Server X6-2M, los cables NET MGT y SER MGT se cruzan.

   ---

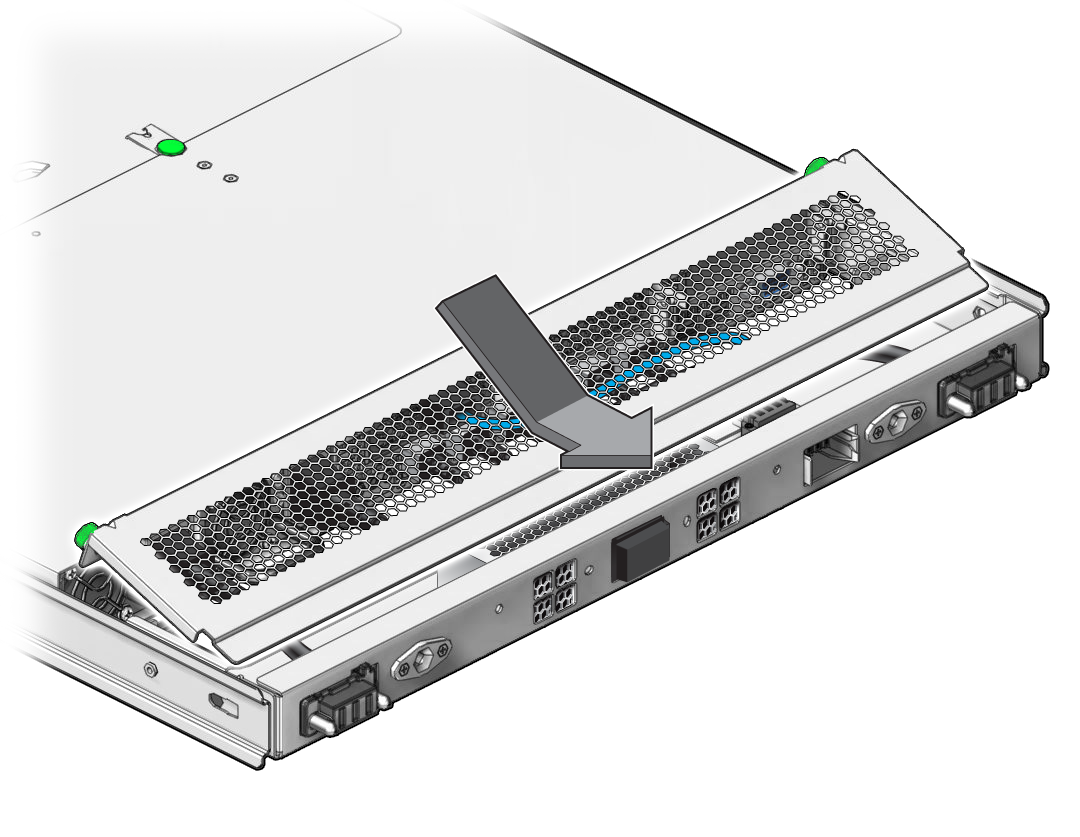

6. Vuelva a colocar la cubierta del FBA tanto en el lado derecho como en el izquierdo.

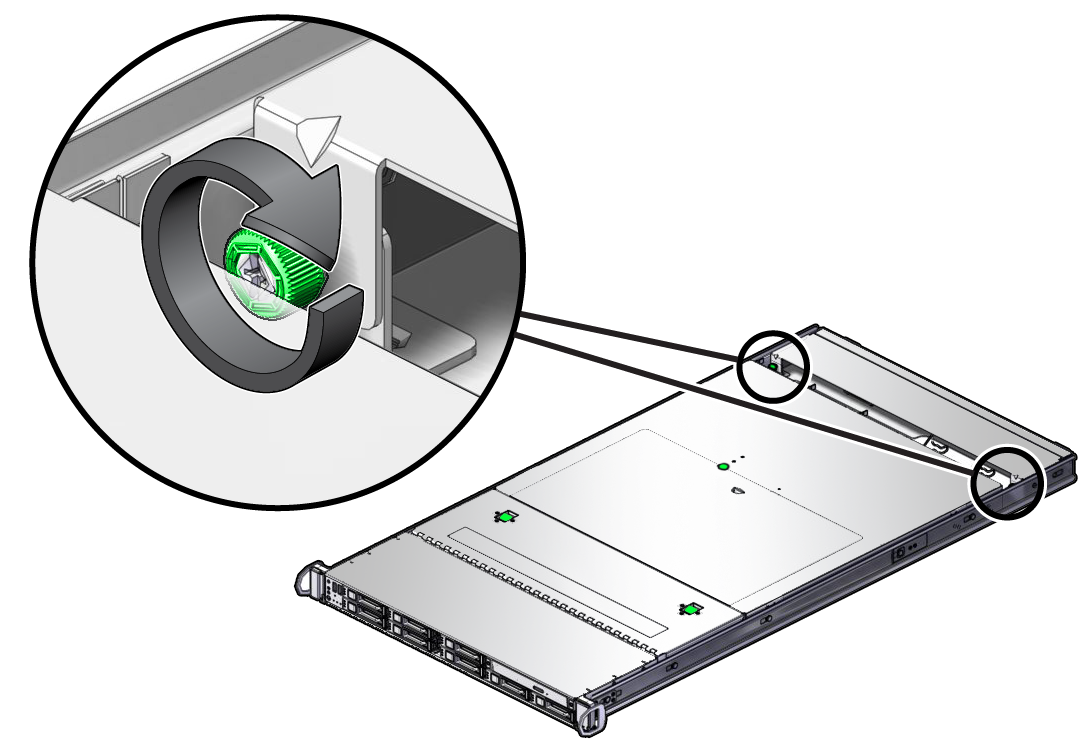

7. Ajuste los tornillos prisioneros de la cubierta del FBA tanto en el lado derecho como en el izquierdo.

8. Empuje el FBA y las guías hacia el servidor hasta que las guías se acoplen con los topes.
