Suplemento del manual de servicio del sistema modular Netra

Salir de la Vista de impresión

Actualización: Junio de 2016



Extracción de FMM


Caution

Precaución  -  El FMM está en una guía deslizante como los nodos. Debe extraer el FMM por completo de sistema modular. No deslice el FMM parcialmente ni lo deje colgado en las guías. Dos personas deben llevar a cabo el procedimiento de extracción e instalación.



Consejo  -  Obtenga las herramientas necesarias: un destornillador Phillips n.º 1 y otro n.º 3, y un destornillador plano, largo y angosto.
  1. Siga las precauciones sobre descargas electrostáticas y seguridad.

    Consulte Precauciones sobre descargas electrostáticas y seguridad.

  2. Ubique el FMM.

    El FMM se ubica en la ranura 19 de sistema modular. (Consulte Componentes frontales). Hay espacio para enrutar el cable por encima de este componente, en la ranura 20. Los números de ranura están indicados en el marco, tanto frontal como posterior.

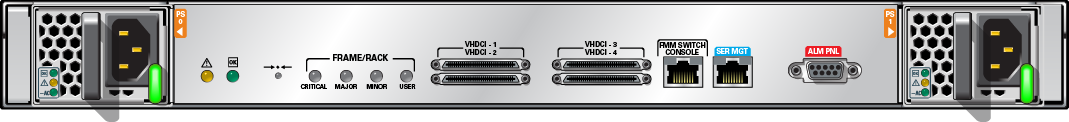

    image:Imagen en la que se muestra la parte posterior del FMM en el sistema.

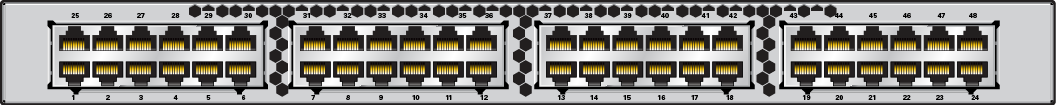

    image:Imagen en la que se muestra la parte frontal del FMM (sin cables).
  3. Si el FMM está configurado como un activo de ASR, desactívelo.

    Consulte Desactivación de un activo de ASR.

  4. Desde la parte frontal de sistema modular:
    1. Extraiga los paneles de relleno de las ranuras 19 y 20.

      Para obtener información detallada, consulte Extracción o instalación de un panel de relleno.

    2. Con un destornillador Phillips n.º 1, extraiga los soportes del panel de relleno de la ranura 19 y guarde los tornillos.

      Notas -  Los tornillos están adentro, en las guías a aproximadamente 2,5 in del borde frontal de la guía. No son tornillos prisioneros, por lo tanto, tenga cuidado de no tirarlos ni perderlos.
    3. Con un destornillador Phillips n.º 3, extraiga los soportes del panel de relleno y el nodo de la ranura 20 y guarde los tornillos.
    4. Desconecte todos los cables Ethernet.

      Notas -  Los cables están etiquetados U19, PT-xx, donde xx es el número de puerto.

    Consejo  -  Puede resultar útil atar todos los cables Ethernet juntos (por ejemplo, con un cable viejo) y atar el otro extremo alrededor de la bisagra superior izquierda de la puerta. Esta acción evitará que los cables se caigan y los mantendrá en la parte superior del FMM cuando lo reemplace.
  5. Desde la parte posterior de sistema modular:
    1. Con un destornillador Phillips n.º 3, extraiga el soporte del nodo de la ranura 20 y guarde los tornillos.

      Notas -  Observe la orientación. El estante está en la parte superior.
    2. Desconecte los cables de alimentación de cada lado del FMM.
    3. Quite todas las correas que sujetan los cables de FBH a la bandeja.
    4. Con un destornillador plano, largo y angosto, desconecte los conectores de FBH del chasis de FMM.
    5. Desconecte el cable del panel de LED DB-9 del puerto DB-9.
    6. Desconecte el cable Cat-5e del puerto de la consola.
  6. Consiga la ayuda de un asistente para extraer y llevar el FMM a un área de trabajo antiestática equipada.

    Consulte Precauciones sobre descargas electrostáticas y seguridad.


    Caution

    Precaución  -  Debe extraer el FMM por completo. Las guías de sistema modular no admiten la extracción parcial para el mantenimiento. Extraer parcialmente el FMM y dejarlo colgado en las guías puede dañar las guías y, probablemente, el FMM.


  7. Desde la parte frontal de sistema modular:
    1. Con un destornillador Phillips n.º 1, afloje los tornillos ajustables en la parte frontal de las guías del FMM.
    2. Con las manillas de metal en forma de D, extraiga el FMM de forma recta hacia usted algunos centímetros.

      Caution

      Precaución  -  Tenga cuidado de no apretarse los dedos con las manillas de metal en forma de D.


    3. Dos personas deben extraer el FMM por completo, cada una de un extremo.
    4. Coloque el FMM en un área de trabajo con protección antiestática.

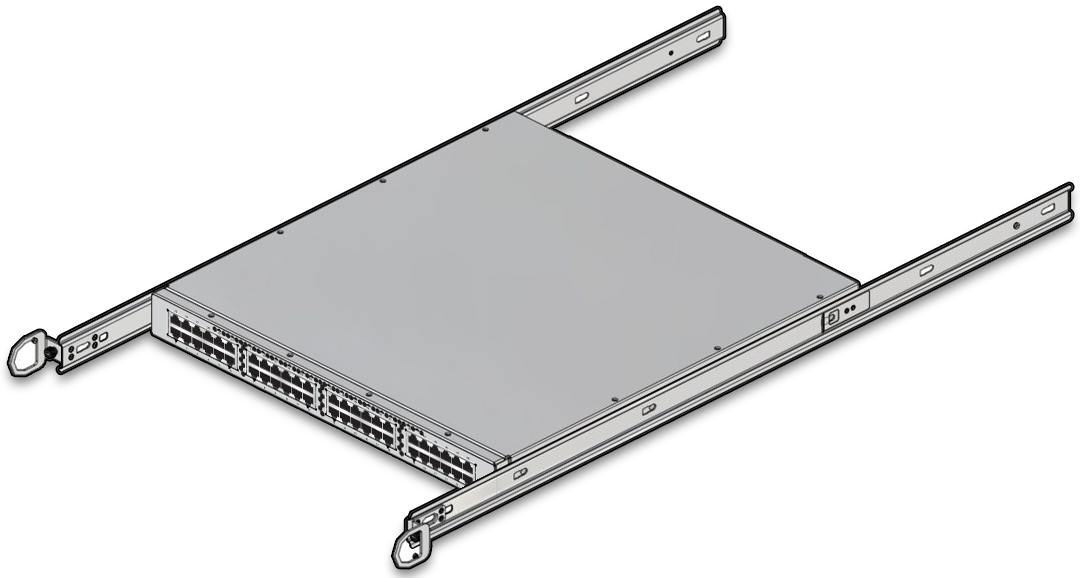

      image:Imagen en la que se muestra el FMM extraído del sistema.
  8. Extraiga la bandeja de FBH de las guías.
  9. Extraiga las guías del FMM defectuoso y, luego, instálelas en el FMM de sustitución.

    Notas -  Las guías deslizantes tienen una traba accionada por resorte que las mantiene en su lugar. Mueva la traba de bloqueo hacia afuera para liberar la clavija de bloqueo del FMM de las guías deslizantes. Tenga cuidado de no doblar demasiado la traba de bloqueo.
  10. Inserte y alinee la bandeja de FBH en las guías del FMM de sustitución y, luego, ajuste los tornillos ajustables.
  11. Instale el FMM de sustitución.

    Notas -  No conecte los cables de alimentación hasta que haya completado los otros pasos para instalar el FMM.

    Consulte Instalación de FMM.
