Configuration de RAID en mode d'initialisation UEFI

Cette procédure configure un volume RAID sur lequel il est possible d'installer un système d'exploitation.

1. Configurez le serveur pour une initialisation unique à partir du BIOS.
   1. Accédez à l'interface Web d'Oracle ILOM.
   2. Accédez à Host Management > Host Control.
   3. Sélectionnez BIOS dans la liste déroulante, puis sélectionnez Save.

      Le serveur est configuré pour effectuer la prochaine initialisation à partir du BIOS.

2. Dans la fenêtre Summary, sélectionnez Remote Console -> Launch et complétez les boîtes de dialogue.

   L'écran de la console distante s'affiche.

3. Mettez le serveur sous tension ou réinitialisez-le.

   Par exemple, pour réinitialiser le serveur :

   • A partir du serveur local, appuyez (pendant une seconde environ) sur le bouton d'alimentation situé sur le panneau avant pour éteindre le serveur, puis appuyez à nouveau sur le bouton pour remettre le serveur sous tension.

   • Dans l'interface Web d'Oracle ILOM, sélectionnez Host Management > Power Control, puis Reset dans la zone de liste Select Action. Cliquez sur Save, puis sur OK.

   • Dans la CLI d'Oracle ILOM, saisissez : reset /System

4. A l'invite dans l'écran du BIOS, appuyez sur la touche de fonction F2 (Ctrl+E si vous utilisez une connexion série) pour lancer l'utilitaire de configuration du BIOS.

   L'utilitaire de configuration du BIOS s'affiche.

   ---

   Remarque -  Les étapes et les écrans de cette procédure servent à titre d'exemple. Ce que vous observez dans la réalité peut être différent selon le matériel et la configuration de votre système.

   ---

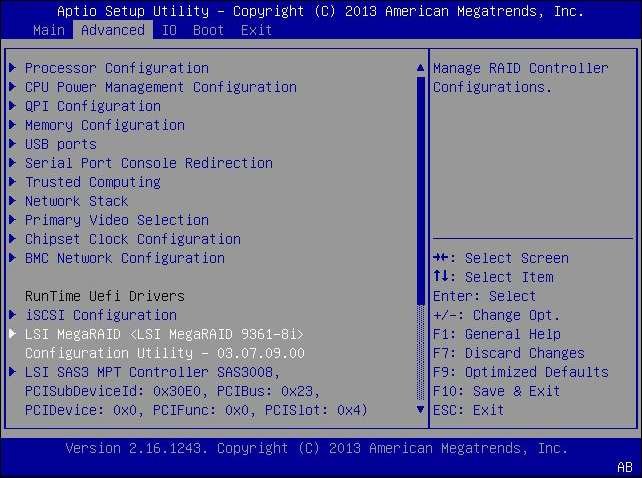

5. Accédez à l'onglet Advanced, sélectionnez LSI MegaRAID Configuration Utility <LSI MegaRAID 9361-8i> et appuyez sur Entrée.


   L'écran suivant s'affiche :

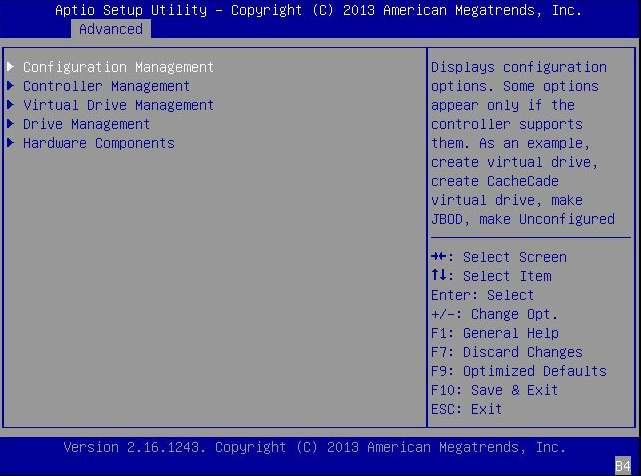

6. Sélectionnez Configuration Management et appuyez sur Entrée.
7. Sélectionnez Create Virtual Drive – Advanced, puis appuyez sur Entrée.

   ---

   Remarque -  Vous pouvez également sélectionner l'option Create Virtual Drive, qui fournit un assistant de configuration RAID sans paramètres avancés.

   ---

   L'écran du menu Create Virtual Drive – Advanced s'affiche.



8. Sélectionnez l'option Select RAID Level, puis appuyez sur Entrée.
9. Sélectionnez le niveau RAID souhaité, puis appuyez sur Entrée.

10. Sélectionnez l'option Select Drives, puis appuyez sur Entrée.

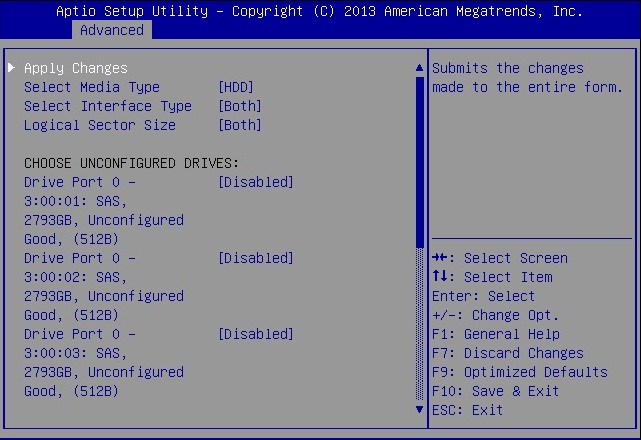

    L'écran Drive Selection s'affiche.



11. Dans l'écran Drive Selection, sélectionnez le type de média, le type d'interface et les unités à activer dans la configuration RAID.

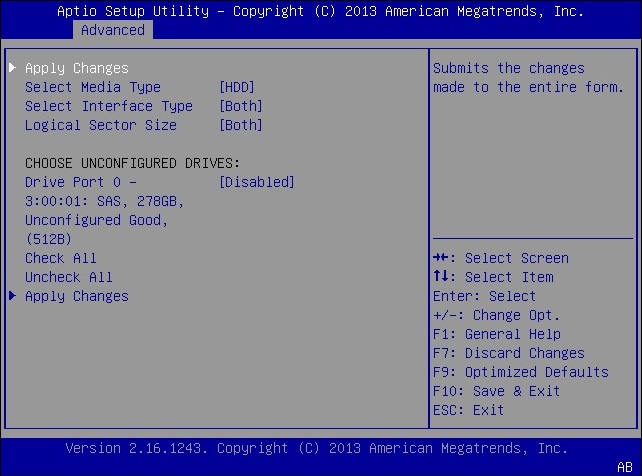

12. Sélectionnez Apply Changes, puis appuyez sur Entrée.

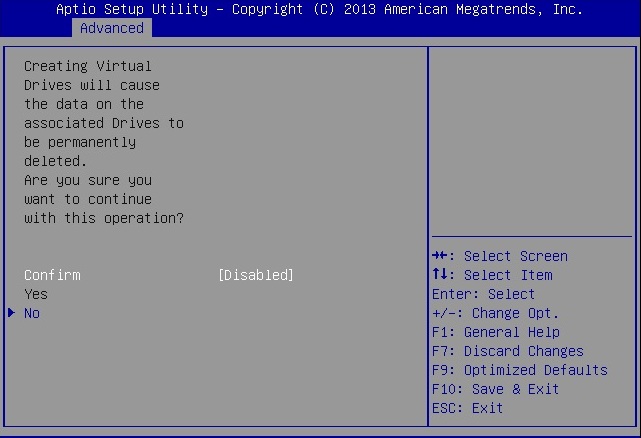

    L'écran de confirmation de la configuration RAID s'affiche.



13. Pour confirmer votre configuration RAID, sélectionnez Confirm, puis Yes.

    L'écran de confirmation s'affiche.

14. Sélectionnez OK pour continuer.
15. Appuyez sur F10 pour enregistrer vos modifications et quitter l'écran.

    Cette opération met fin à la configuration RAID. Vous pouvez désormais installer un système d'exploitation sur le volume créé.
