Configuration de RAID en mode d'initialisation Legacy

Utilisez cette tâche pour créer une unité logique sur un système x86 en mode d'initialisation Legacy et pour le définir comme amorçable. Cela prépare l'unité pour que vous puissiez y installer le système d'exploitation.

Dans la procédure suivante, les unités 2 et 3 servent à créer un volume RAID 1.

1. Mettez l'hôte sous tension ou réinitialisez-le.

   Par exemple, pour réinitialiser l'hôte, effectuez l'une de ces actions :

   • A partir du serveur local, appuyez (pendant une seconde environ) sur le bouton Marche/Arrêt situé sur le panneau avant pour mettre hors tension l'hôte, puis appuyez de nouveau sur le bouton pour le remettre sous tension.

   • Dans l'interface Web d'Oracle ILOM, sélectionnez Host Management > Power Control, puis Reset dans la zone de liste Select Action.

   • Dans l'interface de ligne de commande d'Oracle ILOM, saisissez : reset /System

   Les messages d'initialisation s'affichent.

2. Appuyez sur CTRL+R pendant le processus d'initialisation pour lancer l'utilitaire de configuration du BIOS.

   L'utilitaire LSI MegaRAID BIOS Configuration Utility s'affiche.

3. Consultez les unités répertoriées pour déterminer celles qui sont disponibles pour créer une unité logique.

   Si cette page comprend un groupe d'unités sur lequel vous souhaitez installer un système d'exploitation, passez à l'Step 12. Sinon, continuez.

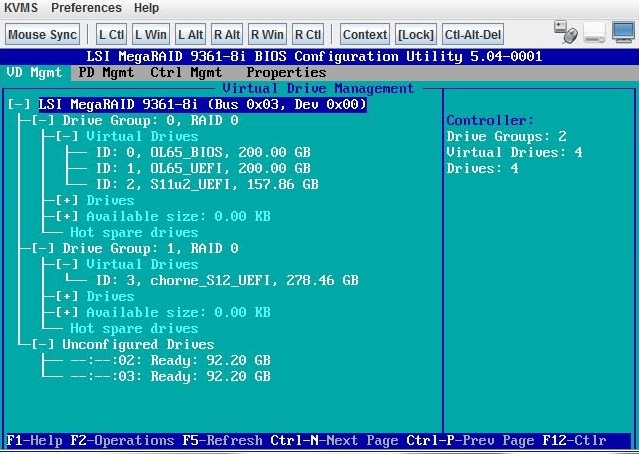

   La figure suivante illustre deux unités non configurées, les unités 02 et 03. Celles-ci peuvent être utilisées pour créer une unité virtuelle.



4. Utilisez les touches de direction pour accéder au HBA, puis appuyez sur F2.

   Le menu Operations s'affiche.

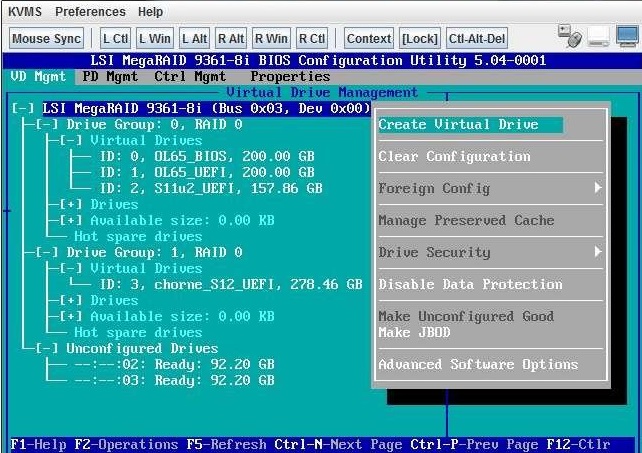

5. Accédez à l'option de menu Create Virtual Drive à l'aide des touches de direction, puis appuyez sur Entrée.

6. A partir de la page affichée :
   1. Appuyez sur Entrée dans le champ RAID Level

      Un message contextuel s'affiche.

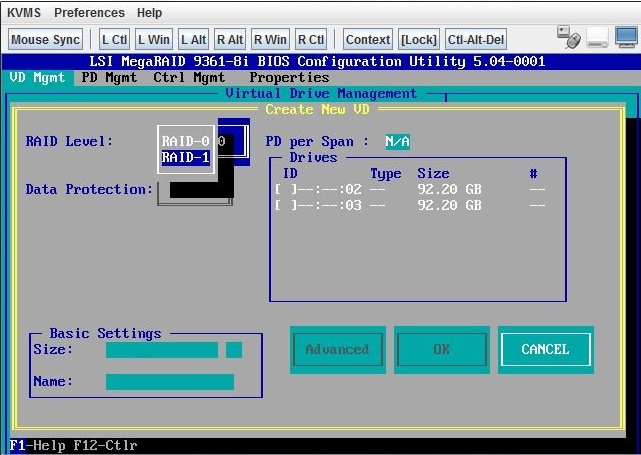

   2. Utilisez les touches de direction pour sélectionner un niveau RAID.

   3. Appuyez sur Entrée pour quitter la fenêtre contextuelle.
7. Accédez à la zone Drives à l'aide des touches de direction.

   La zone Drives affiche une liste d'unités en mesure d'être configurées en tant qu'unité logique.

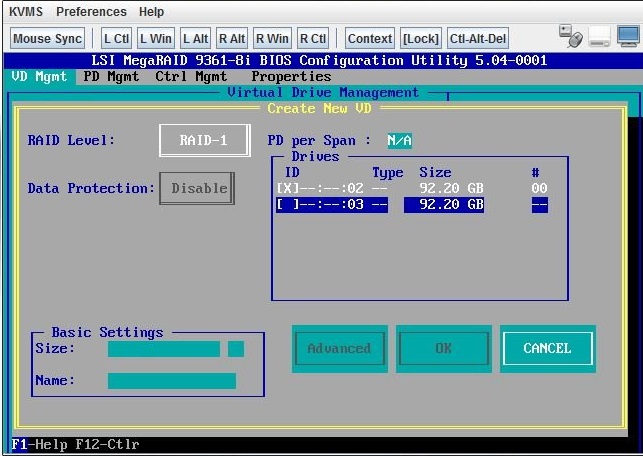

8. Pour chaque unité que vous voulez inclure dans l'unité logique, accédez à l'unité et appuyez sur Entrée dans son champ ID pour qu'un X s'affiche dans ce champ.

   Cela sélectionne l'unité pour inclusion dans la configuration d'unité logique.

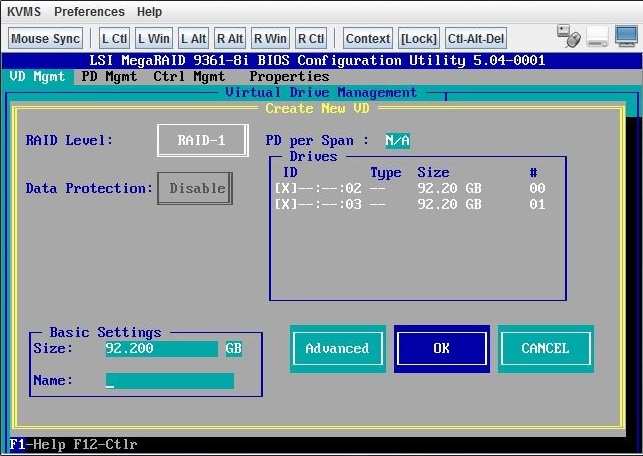

9. Après avoir sélectionné toutes les unités que vous souhaitez inclure dans l'unité logique, accédez au bouton OK à l'aide des touches de direction, puis appuyez sur Entrée.

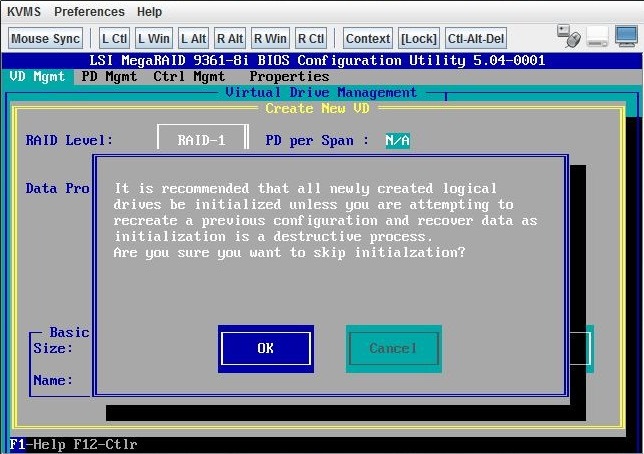

10. Dans la fenêtre qui s'affiche ensuite, utilisez les touches de direction pour accéder au bouton OK, puis appuyez sur Entrée.


    L'unité logique est maintenant créée.

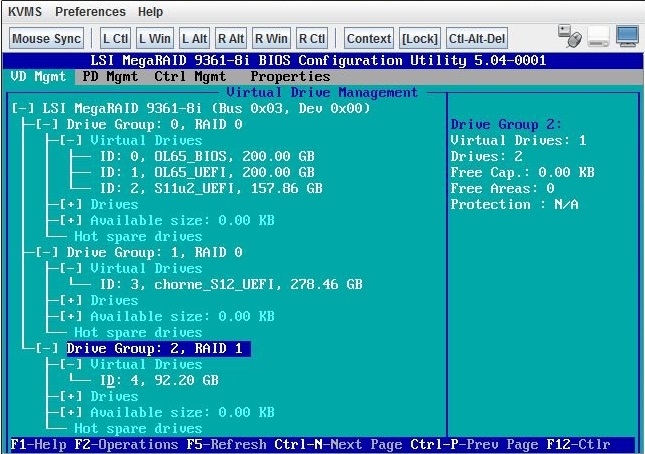

11. Pour vérifier la création de l'unité logique, passez en revue les groupes d'unités figurant sur la page principale de l'utilitaire de configuration du BIOS et notez le nouveau groupe d'unités qui est à présent affiché.

    Dans cet exemple, l'élément Drive Group 2, RAID 1 a été créé.



12. Procédez comme suit pour rendre une unité amorçable.

    Cela installe un secteur d'initialisation sur l'unité pour que vous puissiez y installer un système d'exploitation.

    1. Sélectionnez Ctrl Mgmt pour ouvrir la page Control Management.

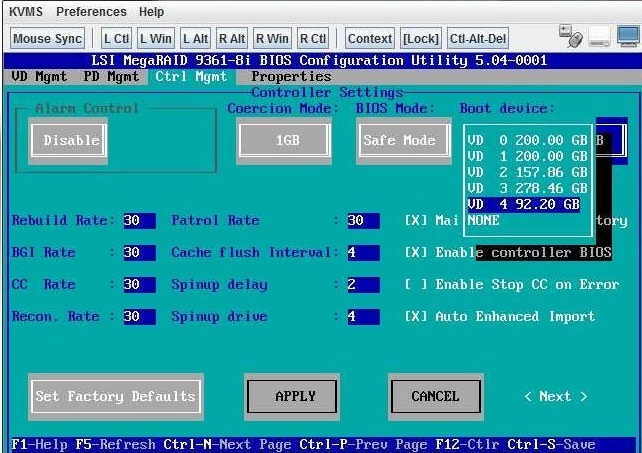

    2. Dans la page Ctrl Mgmt, accédez au champ Boot device à l'aide des touches de direction et appuyez sur Entrée.

       La fenêtre contextuelle Boot device s'affiche.



    3. A l'aide des touches de direction, accédez à l'unité logique que vous souhaitez rendre amorçable, puis appuyez sur Entrée.

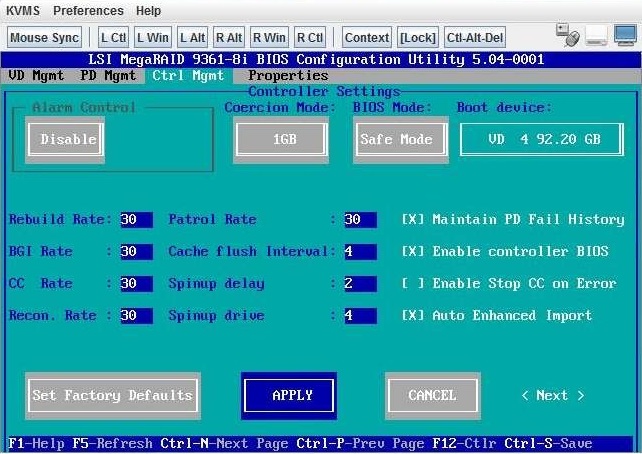

    4. Accédez au bouton Apply à l'aide des touches de direction, puis appuyez sur Entrée.

    5. Appuyez sur CTRL+S pour enregistrer la configuration.

    La création d'une unité logique amorçable est terminée.
