Connexion des câbles et des cordons d'alimentation
Reportez-vous à la section Figure 27 pour identifier les ports et les entrées CA à l'arrière du serveur.
-
Connectez un câble série entre le port de gestion série du serveur (SER MGT) et un périphérique terminal.
Cette connexion assure la communication initiale au SP.
-
(Facultatif) Connectez un câble Ethernet au port de gestion réseau (NET MGT) et au réseau auquel les connexions avec le SP Oracle ILOM et l'hôte seront effectuées.
Configurez le serveur pour la première fois à l'aide du port SER MGT. Une fois la configuration initiale du système effectuée, vous pouvez configurer la communication entre le SP et l'hôte par le biais de l'interface Ethernet.
-
Pour l'accès réseau, reliez au moyen d'un câble Ethernet l'un des ports Ethernet NET (NET3-0) du serveur au réseau avec lequel le serveur communiquera.
Remarque - Les ports Ethernet NET2 et NET3 ne sont pas fonctionnels dans les systèmes à processeur unique. -
Connectez les cordons d'alimentation aux deux entrées CA situées à l'arrière du serveur.

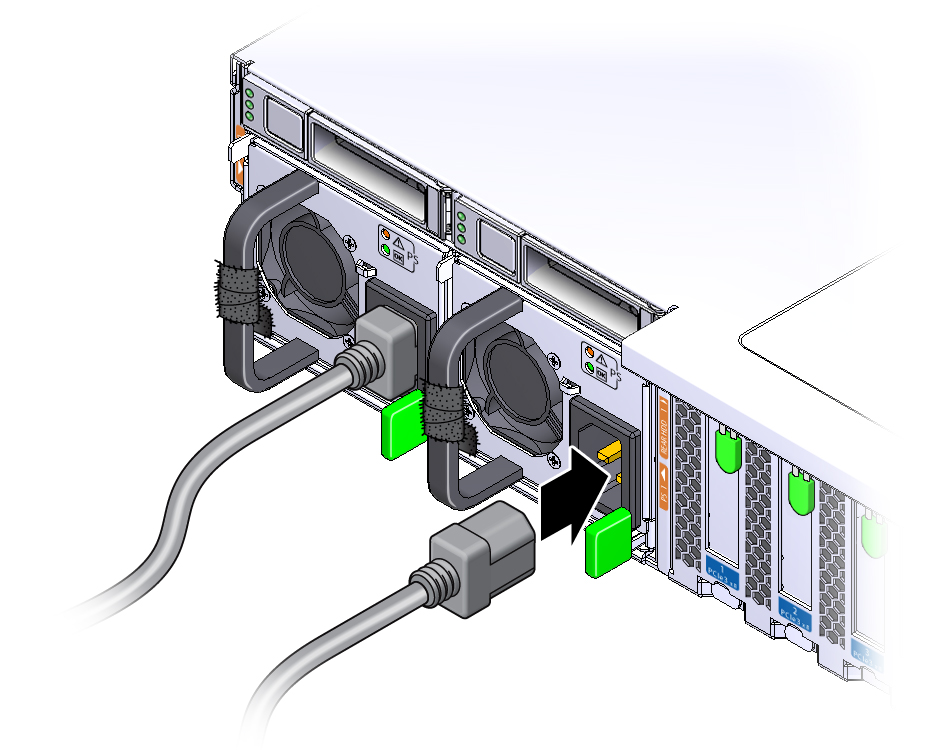

Utilisez une bande Velcro pour fixer les cordons d'alimentation à la poignée d'alimentation, comme l'illustre la figure suivante.
Mise en garde - Dommages aux composants du serveur : ne mettez pas le serveur en marche tant que tous les ventilateurs, les dissipateurs de chaleur, les déflecteurs d'air et le capot supérieur ne sont pas installés.
