Installation du support d'expédition avec chemin de câbles (facultatif)

Langue :

Si vous envisagez de livrer votre serveur dans un rack avec un espace d'une unité de rack ou plus sous le serveur, vous devez monter le support d'expédition avec chemin de câbles afin d'éviter tout dommage au serveur. Le support est requis pour chaque serveur du rack répondant à cette exigence.

Le support d'expédition avec chemin de câbles est une option qu'il est possible de commander séparément. Pour obtenir plus d'informations sur la commande du support d'expédition avec chemin de câbles, veuillez contacter votre représentant commercial Oracle.

Déballez le support d'expédition avec chemin de câbles et ses composants.
La figure suivante illustre les composants requis pour l'installation.

Figure 12 Composants requis pour installer le support d'expédition avec chemin de câbles

Légende de la figure
1 Support d'expédition avec chemin de câbles
2 Quatre vis M6 de 16 mm
3 Quatre écrous à cage
4 Outil d'insertion des écrous à cage

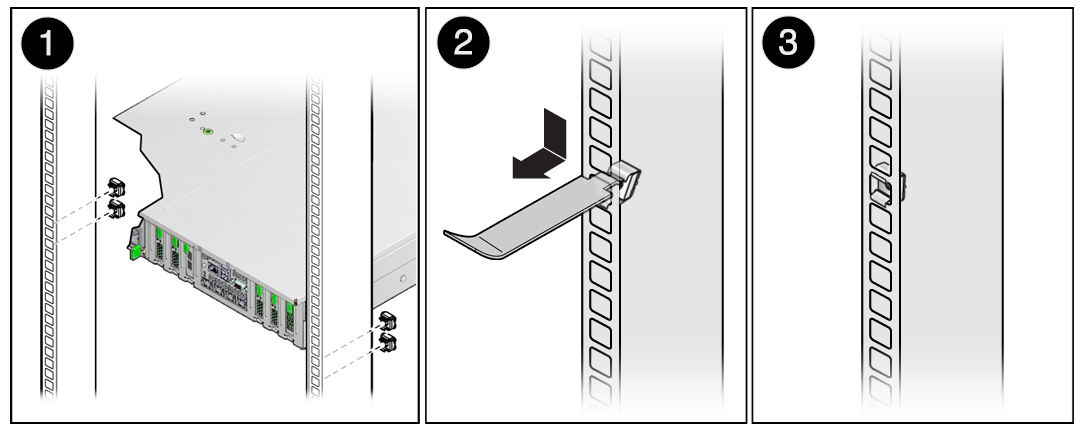

Pour les racks configurés avec des rails RETMA à trous carrés, installez les quatre écrous à cage comme suit.
Remarque - Cette étape n'est pas nécessaire pour les racks configurés avec des rails RETMA filetés.
1. A l'aide du modèle d'alignement en rack de votre équipement ou de toute autre documentation appropriée, localisez le premier et le troisième trou de rail sous le panneau arrière du serveur, sur les côtés gauche et droit du châssis. [1]
2. Prenez un écrou à cage et fixez le rebord inférieur de l'écrou à cage dans l'un des trous du rail.
3. Insérez l'extrémité de l'outil d'insertion des écrous à cage à travers le trou de rail et fixez le rebord supérieur de l'écrou à cage. [2]
4. A l'aide de l'outil d'insertion, tirez l'écrou à cage par le trou jusqu'à ce que le rebord supérieur s'enclenche.
5. Répétez les étapes 2a à 2d pour les écrous à cage restants.

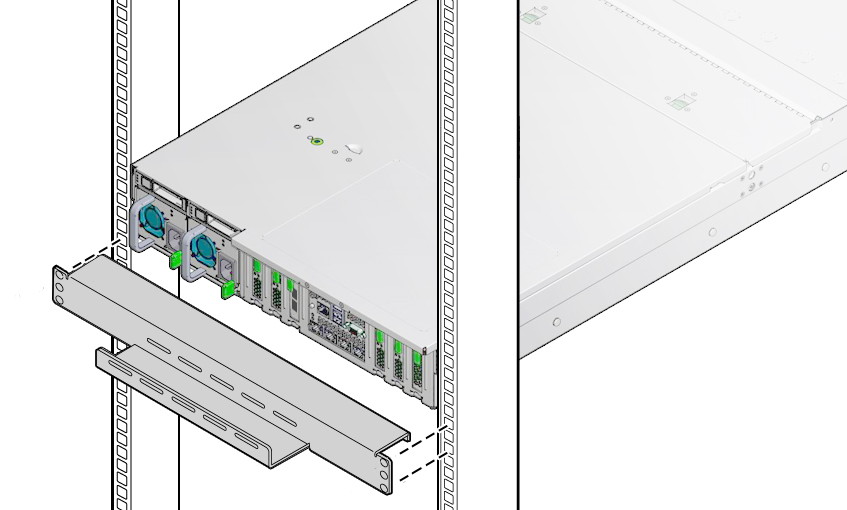

Faites glisser le support sous le bord inférieur du châssis du serveur tout en conservant le câble vers le haut, en alignant les trous supérieurs du support sur les premiers trous de rail situés sous le panneau arrière du serveur.
A l'aide d'un tournevis n°2, fixez le support sur le rack à l'aide des quatre vis M6 de 16 mm.
Vérifiez que le support est fermement fixé au bas du châssis du serveur.
Si nécessaire, placez tous les câbles qui dépassent du panneau arrière du serveur dans le chemin de câbles.
