Installation du serveur dans les ensembles glissières
Suivez cette procédure pour installer le châssis du serveur, avec des supports de montage, dans les ensembles glissières montés sur le rack.
 | Mise en garde - Cette procédure nécessite au moins deux personnes en raison du poids du serveur. Si vous tentez d'effectuer seul cette opération, vous risquez de vous blesser ou d'endommager le matériel. |
| Mise en garde - Les équipements doivent toujours être chargés en commençant par le bas du rack pour éviter que le haut devienne lourd et que l'ensemble bascule. Déployez la barre antibasculement du rack pour l'empêcher de basculer pendant l'installation des équipements. |
- Poussez aussi loin que possible les glissières dans les ensembles glissières du rack.
- Placez le serveur de manière à aligner les extrémités arrière des supports de montage avec les ensembles glissières montés dans le rack.
- Insérez les crochets de montage dans les glissières, puis poussez le serveur à l'intérieur du rack jusqu'à ce que les crochets de montage entrent en contact avec les butées de la glissière (environ 30 cm).
Figure 10 Insertion du serveur équipé de supports de montage dans les glissières
Légende de la figure
1 Insertion du support de montage dans la glissière
2 Levier de dégagement de la glissière
- Maintenez abaissés les leviers de dégagement de glissière situés sur chaque crochet de montage tout en poussant le serveur à l'intérieur du rack. Continuez de pousser le serveur dans le rack jusqu'à ce que les verrous des glissières (sur l'avant des supports de montage) s'embraient dans les ensembles glissières.
Vous entendez alors un clic sonore.

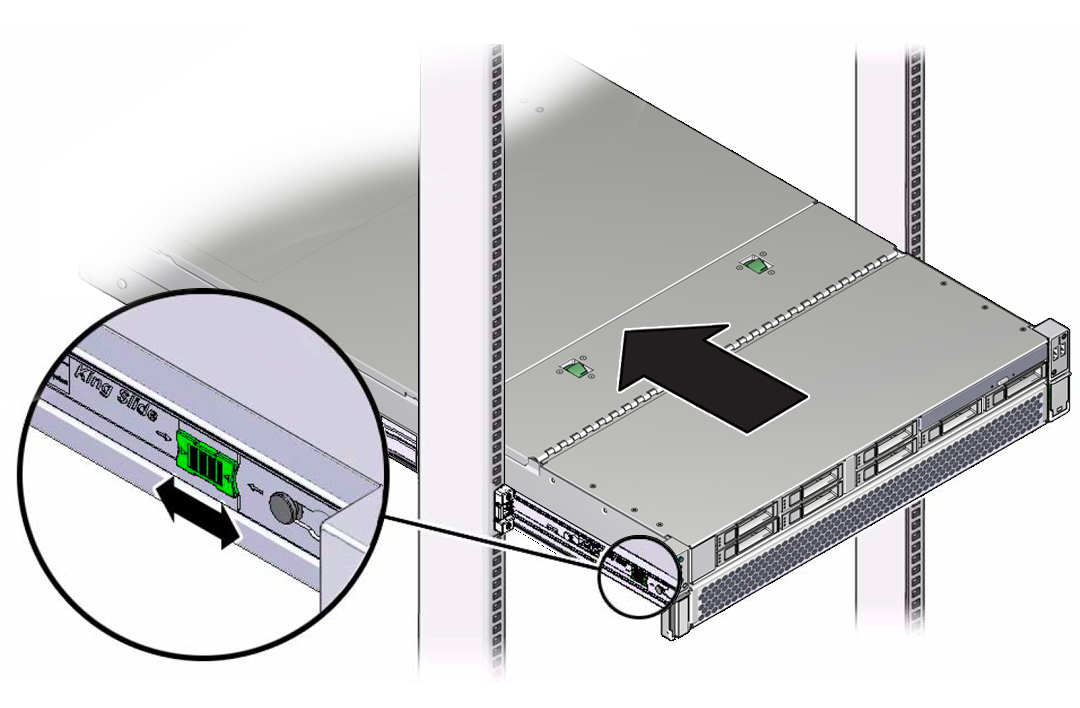

Figure 11 Coulissement du serveur dans le rack
Mise en garde - Vérifiez que le serveur est solidement monté dans le rack et que les verrous des glissières sont embrayés dans les supports de montage avant d'installer le module de fixation des câbles facultatif.
