Creación de una VNIC de PVI (QDR) (GUI)

Una VNIC de PVI es un tipo especial de VNIC que se termina en una nube de PVI. Cuando la VNIC de PVI se termina en la nube de PVI, se une al tejido de Oracle SDN. Con la diferencia de que se necesita una nube de PVI para la terminación, la configuración de una VNIC de PVI es similar a la creación de una VNIC estándar. Use este procedimiento para crear una VNIC de PVI única en un entorno de QDR.

Para este procedimiento, se necesita lo siguiente:

  • Al menos, un dispositivo Oracle Fabric Interconnect F1-15 u Oracle Fabric Interconnect F-14

  • Un servidor con un HCA admitido y compatible con EDR

  • Cables MBOM/MPO admitidos y compartibles con EDR

  1. Muestre el Editor de plantillas de E/S y complete los campos que se encuentran por encima del espacio de trabajo.
  2. En la barra de herramientas del espacio de trabajo, haga clic en el icono Add a VNIC (Agregar una VNIC).

    La VNIC comienza como una VNIC estándar, pero se convertirá en una VNIC de PVI cuando se conecte a una nube de PVI.

  3. Haga clic en la VNIC y arrástrela para establecer una línea con la nube de VNIC de PVI que necesite.

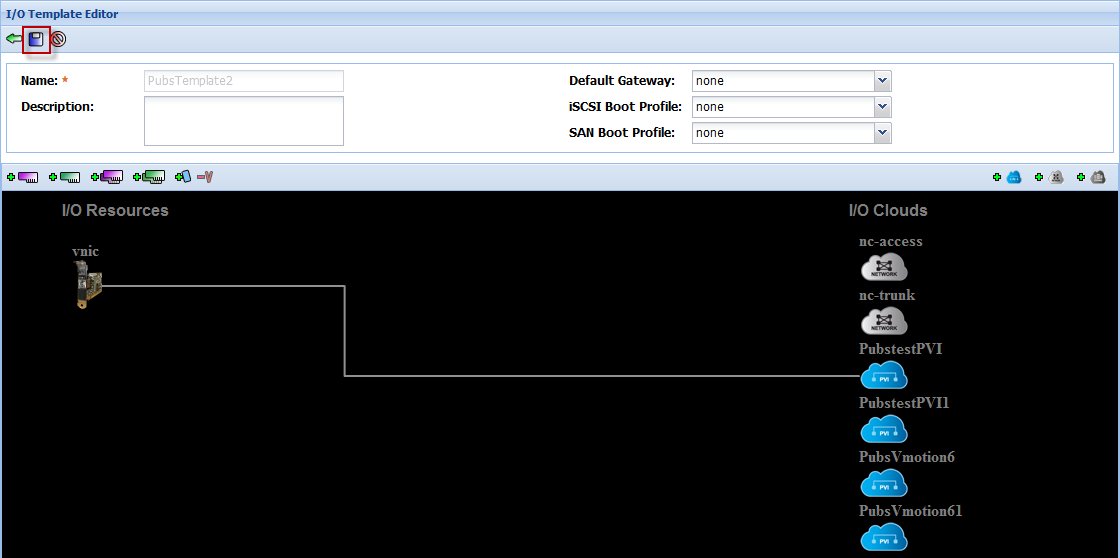

    image:Gráfico de una VNIC única conectada a una nube de PVI, con el icono Save to Disk (Guardar en disco) resaltado.

    Cuando se conecta la VNIC con la nube de PVI, se crea la VNIC de PVI con terminación en un puerto de esa nube de PVI.

  4. En Resumen de plantillas de E/S, verifique que se haya creado la plantilla de E/S.

    El campo Estado debería tener una marca de verificación verde.

  5. Repita este procedimiento según sea necesario para agregar VNIC de PVI únicas.

    Cada VNIC de PVI se puede conectar a nubes de PVI únicas e individuales. No puede conectar dos VNIC de PVI únicas a la misma nube de PVI.

    Si bien la VNIC de PVI se crea en la plantilla, todavía no se la envió al servidor.

  6. En la barra de herramientas superior, haga clic en el icono del disco para guardar la plantilla de E/S.
  7. Asigne la plantilla a los servidores del entorno de Oracle SDN.

    Continúe con la sección Despliegue de la plantilla de E/S en un servidor.
