Conexión de cables de servidores blade con conexión directa (QDR)

En una configuración de servidor blade, puede conectar directamente cada dispositivo Oracle Fabric Interconnect por medio de uno o varios enlaces a cada controlador de cada uno de los servidores blade.

Puede conectar dos cables a cada controlador de servidor blade. Sin embargo, si se usan dos cables, se reduce el número de puertos disponibles, lo cual, a su vez, reduce el número total de servidores blade que se pueden conectar. No hay restricciones en cuanto a cuáles son los puertos de Oracle Fabric Interconnect que se conectan a los puertos del controlador.

Cada dispositivo Oracle Fabric Interconnect tiene una conexión a cada controlador de servidor blade, y los dispositivos Oracle Fabric Interconnect están conectados en un tejido fusionado por medio de esos servidores blade.

  1. Asegúrese de que el gestor de subred esté cerrado y la tabla de LID se haya eliminado.

    Consulte Preparación para fusionar un tejido IB (QDR).

  2. Conecte uno o varios de los puertos de QDR del primer dispositivo Oracle Fabric Interconnect (1) a un controlador de servidor blade.

    Se necesita una conexión de IB a cada dispositivo Oracle Fabric Interconnect para cada controlador.

  3. Conecte uno o varios de los puertos de QDR del segundo dispositivo Oracle Fabric Interconnect (2) al mismo controlador de servidor blade.

    Una vez que finalice este paso, cada dispositivo Oracle Fabric Interconnect estará conectado al mismo servidor blade por medio de uno de los controladores. La interconexión entre los switches de IB crea el tejido fusionado.

  4. Conecte uno o varios de los puertos de QDR del primer dispositivo Oracle Fabric Interconnect (1) al segundo controlador de servidor blade.
  5. Conecte uno o varios de los puertos de QDR del primer dispositivo Oracle Fabric Interconnect (2) al segundo controlador de servidor blade.
  6. Repita este procedimiento según sea necesario para conectar los dispositivos Oracle Fabric Interconnect a cada controlador de servidor blade.

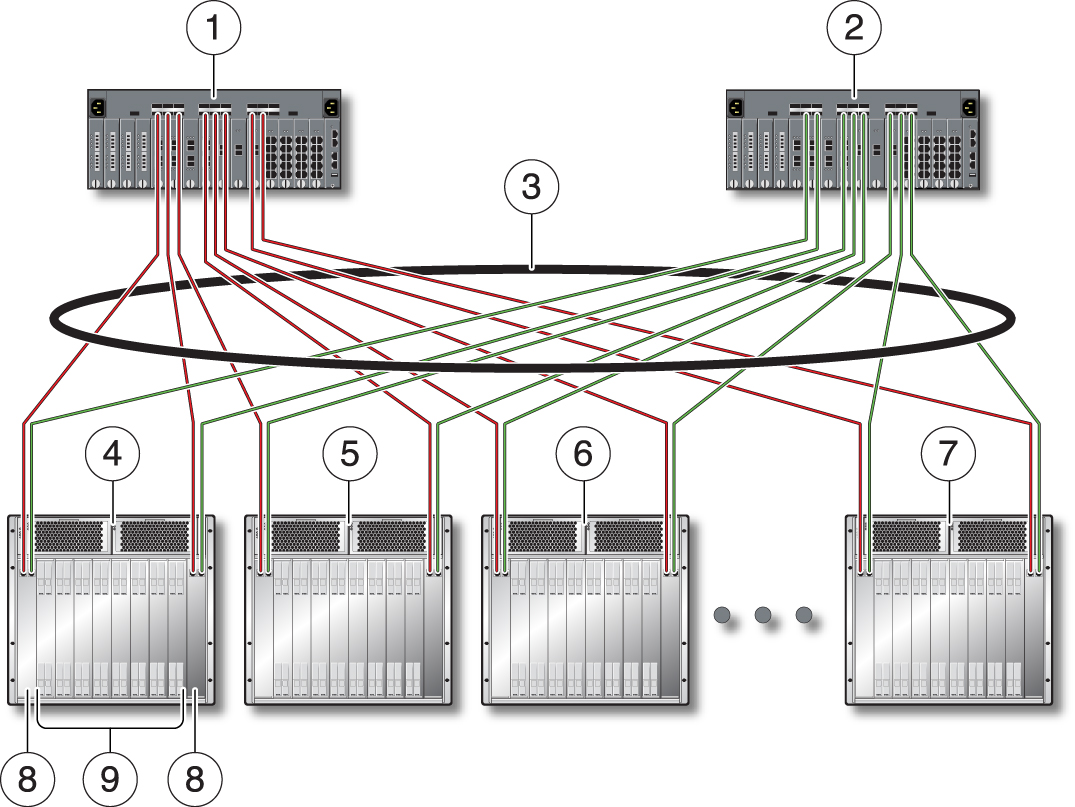

    Una vez que finalice este paso, cada dispositivo Oracle Fabric Interconnect tendrá una o varias conexiones a cada controlador de cada servidor blade, como se muestra en la siguiente figura.


    image:Figura en la que se muestran servidores blade conectados directamente a un tejido fusionado
    Nro.
    Descripción
    1, 2
    Dispositivos Oracle Fabric Interconnect F1-15 (o F1-4).
    3
    Los dispositivos Oracle Fabric Interconnect están conectados indirectamente por conexiones de velocidad QDR por medio de los controladores de cada servidor blade.
    4, 5, 6, 7
    Servidores blade de velocidad QDR.
    8
    Los controladores de los servidores blade se conectan a los dispositivos Oracle Fabric Interconnect para proporcionar enlaces de QDR a blades individuales (servidores de host).
    9
    Blades individuales (servidores de host) que están conectados internamente a los controladores de los servidores blade.

    Cuando los dispositivos Oracle Fabric Interconnect están correctamente conectados, existen, por lo menos, dos conexiones entre los dispositivos Oracle Fabric Interconnect. Estas conexiones proporcionan el tejido IB fusionado que comparten los dos dispositivos Oracle Fabric Interconnect. Todos los demás puertos de IB de cada dispositivo Oracle Fabric Interconnect se pueden usar para proporcionar conexiones a servidores de host del tejido.

  7. Complete la fusión del tejido.

    Consulte Finalización del tejido fusionado (QDR).
