Cableado de servidores de conexión indirecta (EDR)

Use este procedimiento si los servidores de host se conectan indirectamente por medio de una capa participante de switches de interconexión de módulos. Esta configuración también se denomina "expansión" de IB, en la que los hosts están conectados a un par de switches de interconexión de módulos, que, a su vez, están conectados a switches de interconexión de racks. Se recomienda siempre conectar a switches redundantes para garantizar que haya alta disponibilidad.

Para este procedimiento, se supone que usa los puertos IB 12x como enlaces entre switches (ISL). Puede usar los puertos IB 4x para los ISL, pero a medida que el tejido crezca, tenga en cuenta que los ISL 4x se pueden saturar y puede ser necesario volver a cablear los ISL a los puertos 12x para aumentar el rendimiento.

1. Verifique los tipos de cables, enchufes y códigos de color con los puertos y los códigos de color del switch.

   Si no coinciden, determine el tipo de cable y el puerto correctos antes de continuar. Consulte Visión general de cables de EDR.

2. Conecte un cable de IB desde un puerto 12x de un switch de interconexión de módulos hasta un puerto 12x del primer switch de interconexión de racks.
3. Conecte un cable de IB desde un puerto 12x del switch de interconexión de módulos hasta un puerto 12x del segundo switch de interconexión de racks.
4. Conecte un cable de IB desde un puerto 12x en el otro switch de interconexión de módulos hasta un puerto 12x del primer switch de interconexión de racks.
5. Conecte un cable de IB desde un puerto 12x en el otro switch de interconexión de módulos hasta un puerto 12x IB del switch de interconexión de racks.

   En este momento del procedimiento, los switches de interconexión de módulos deben tener conexiones cruzadas redundantes a cada uno de los switches de interconexión de racks. Cada una de estas conexiones debe estar en los puertos 12x.

6. Conecte los hosts a los puertos 4x restantes de cada switch de interconexión de módulos según sea necesario.

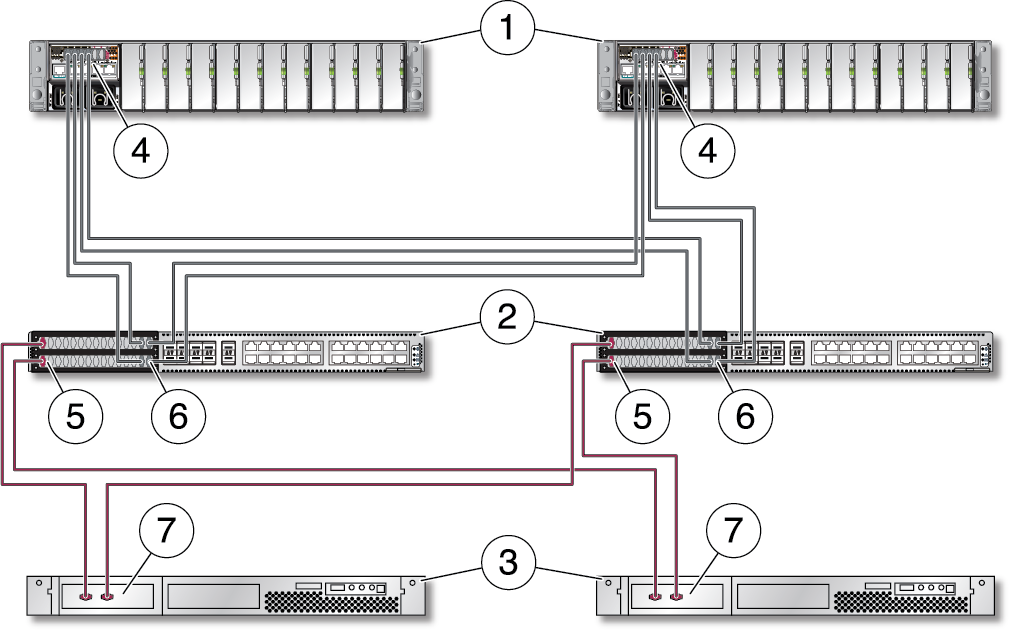

   Una vez que finalice esta tarea, los switches estarán conectados como se muestra.




   Nro. Descripción 1 Switches de interconexión de racks. 2 Switches de interconexión de módulos. 3 Servidores de host con HCA compatibles con EDR. Los hosts deben ejecutar un SO admitido. 4 Puertos 12x de EDR en los switches de interconexión de racks, que proporcionan conexiones a los switches de interconexión de módulos. 5 Puertos 4x de EDR en los switches de interconexión de módulos, que proporcionan conexiones a los hosts. 6 Puertos 12x de EDR en los switches de interconexión de módulos, que proporcionan conexiones a los switches de interconexión de racks. 7 Puertos 4x de EDR en el HCA de EDR del host, que proporcionan conexiones a los switches.
