Cableado de servidores de conexión directa (EDR)

Use este procedimiento si los servidores de host se conectan directamente a los switches de interconexión de módulos. Se recomienda siempre conectar a los switches de interconexión de módulos redundantes para garantizar que haya alta disponibilidad.

Para este procedimiento, se supone que usa los puertos IB 12x como enlaces entre switches (ISL). Puede usar los puertos IB 4x para los ISL, pero a medida que el tejido crezca, tenga en cuenta que los ISL 4x se pueden saturar y puede ser necesario volver a cablear los ISL a los puertos 12x para aumentar el rendimiento.

1. Verifique los tipos de cables, enchufes y códigos de color con los puertos y los códigos de color del switch.

   Si no coinciden, determine el tipo de cable y el puerto correctos antes de continuar. Consulte Visión general de cables de EDR.

2. Conecte un cable de IB desde un puerto 12x de un switch hasta un puerto 12x del otro switch.
3. Conecte un segundo cable de IB desde un puerto 12x de un switch hasta un puerto 12x del otro switch.

   Ahora los switches deberían tener interconexiones redundantes entre sí. Cada una de estas conexiones debe estar en los puertos 12x.

4. Cuando los switches estén correctamente conectados, conecte los hosts a los puertos 4x restantes de cada switch, según sea necesario.

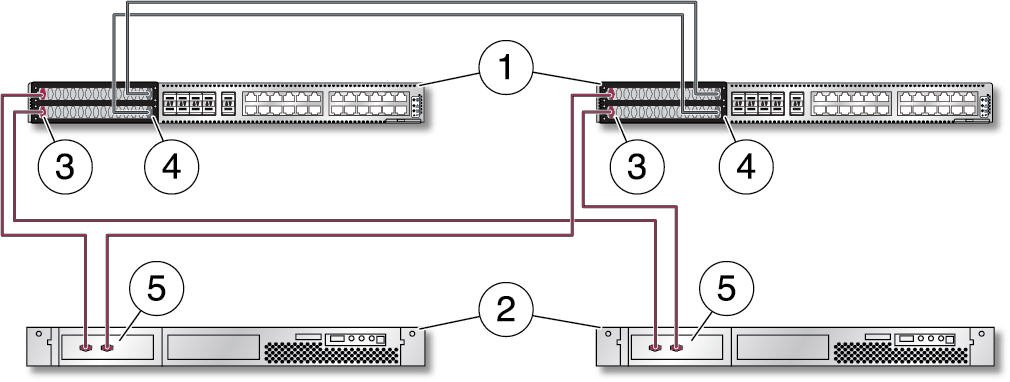

   Una vez que finalice esta tarea, los switches estarán conectados como se muestra.




   Nro. Descripción 1 Switches de interconexión de módulos. También pueden ser switches de interconexión de racks. 2 Servidores de host con HCA compatibles con EDR. Los hosts deben ejecutar un SO admitido. 3 Puertos 4x de EDR en los switches, que proporcionan conexiones a los servidores de host. 4 Puertos 12x de EDR en los switches, que proporcionan conexiones entre los switches como ISL. 5 Puertos 4x de EDR en el HCA de EDR del host, que proporcionan conexiones a los switches.
