Conexión de cables de servidores de rack con conexión directa (QDR)

En un entorno de un único servidor con conexión directa, los dispositivos Oracle Fabric Interconnect comparten un tejido IB mediante una conexión directa. Se requieren, por lo menos, dos conexiones para que haya redundancia, pero se pueden usar más de dos conexiones si se desea contar con redundancia adicional.

Sin embargo, si se usan más cables, se reduce el número de puertos disponibles, lo cual, a su vez, reduce el número total de servidores que se pueden conectar. No hay restricciones en cuanto a cuáles son los puertos de Oracle Fabric Interconnect que se conectan a los puertos de un switch de IB.

  1. Asegúrese de que el gestor de subred esté cerrado y la tabla de LID se haya eliminado.

    Consulte Preparación para fusionar un tejido IB (QDR).

  2. Conecte un cable de IB de QDR desde un puerto del primer dispositivo Oracle Fabric Interconnect (1) hasta un puerto de IB del segundo dispositivo Oracle Fabric Interconnect (2).
  3. Repita el paso 2 para crear una conexión de alta disponibilidad entre los dispositivos Oracle Fabric Interconnect.

    Estas conexiones proporcionan el tejido IB fusionado que comparten los dos dispositivos Oracle Fabric Interconnect. Todos los demás puertos de IB de cada dispositivo Oracle Fabric Interconnect se pueden usar para proporcionar conexiones a servidores de host del tejido.

  4. En cada servidor de host, conecte un cable de IB de QDR desde un puerto del HCA del servidor hasta un puerto de IB del primer dispositivo Oracle Fabric Interconnect (1).
  5. En cada servidor de host, conecte un cable de IB de QDR desde un puerto del HCA del servidor hasta un puerto de IB del segundo dispositivo Oracle Fabric Interconnect (2).

    Una vez que se finalice este paso, los dispositivos Oracle Fabric Interconnect y los servidores estarán conectados como se muestra.

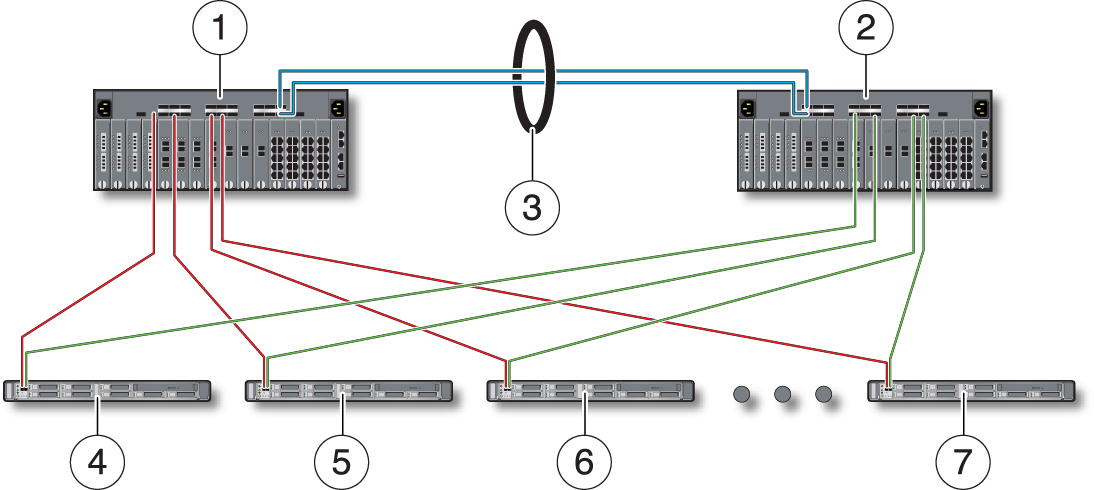

    image:Figura en la que se muestran servidores de rack, conexión directa a tejido fusionado
    Nro.
    Descripción
    1, 2
    Dispositivos Oracle Fabric Interconnect F1-15 (o F1-4) conectados directamente.
    3
    Conexiones de velocidad de QDR (enlaces entre switches, o ISL) que conectan los switches.
    4, 5, 6, 7
    Servidores de host con HCA que admiten QDR conectados directamente a cada switch mediante enlaces de QDR.
  6. Complete la fusión del tejido.

    Consulte Finalización del tejido fusionado (QDR).
