Conexión de cables de servidores blade con conexión indirecta (QDR)

En esta configuración, cada uno de los dispositivos Oracle Fabric Interconnect se conecta por medio de enlaces redundantes a cada switch de IB. Asimismo, cada controlador de los servidores blade tiene dos conexiones a cada switch de IB e, indirectamente, a cada dispositivo Oracle Fabric Interconnect.

Puede conectar dos cables a cada controlador de servidor blade. Sin embargo, si se usan dos cables, se reduce el número de puertos disponibles, lo cual, a su vez, reduce el número total de servidores que se pueden conectar. No existen restricciones respecto de qué puertos de Oracle Fabric Interconnect se conectan a qué puertos del controlador.

1. Asegúrese de que el gestor de subred esté cerrado y la tabla de LID se haya eliminado.

   Consulte Preparación para fusionar un tejido IB (QDR).

2. Conecte los puertos del primer dispositivo Oracle Fabric Interconnect (Laverne) al segundo switch de IB.

   Se necesita una conexión de IB al switch de IB para cada servidor blade.

3. Conecte los puertos del segundo dispositivo Oracle Fabric Interconnect (Shirley) al primer switch de IB.

   Una vez que finalice este paso, cada dispositivo Oracle Fabric Interconnect estará conectado al tejido de IB por medio de uno de los dos switches de IB. La interconexión entre los switches de IB crea el tejido fusionado.

4. Conecte uno o varios de los puertos del segundo switch de IB a uno o varios de los puertos del controlador “A” del servidor blade en cada contenedor de servidor blade.
5. Conecte uno o varios de los puertos del primer switch de IB a uno o varios de los puertos del controlador “B” del servidor blade.

   Una vez que finalice este paso, los dispositivos Oracle Fabric Interconnect y los hosts tienen una o dos conexiones a cada controlador de cada servidor blade.

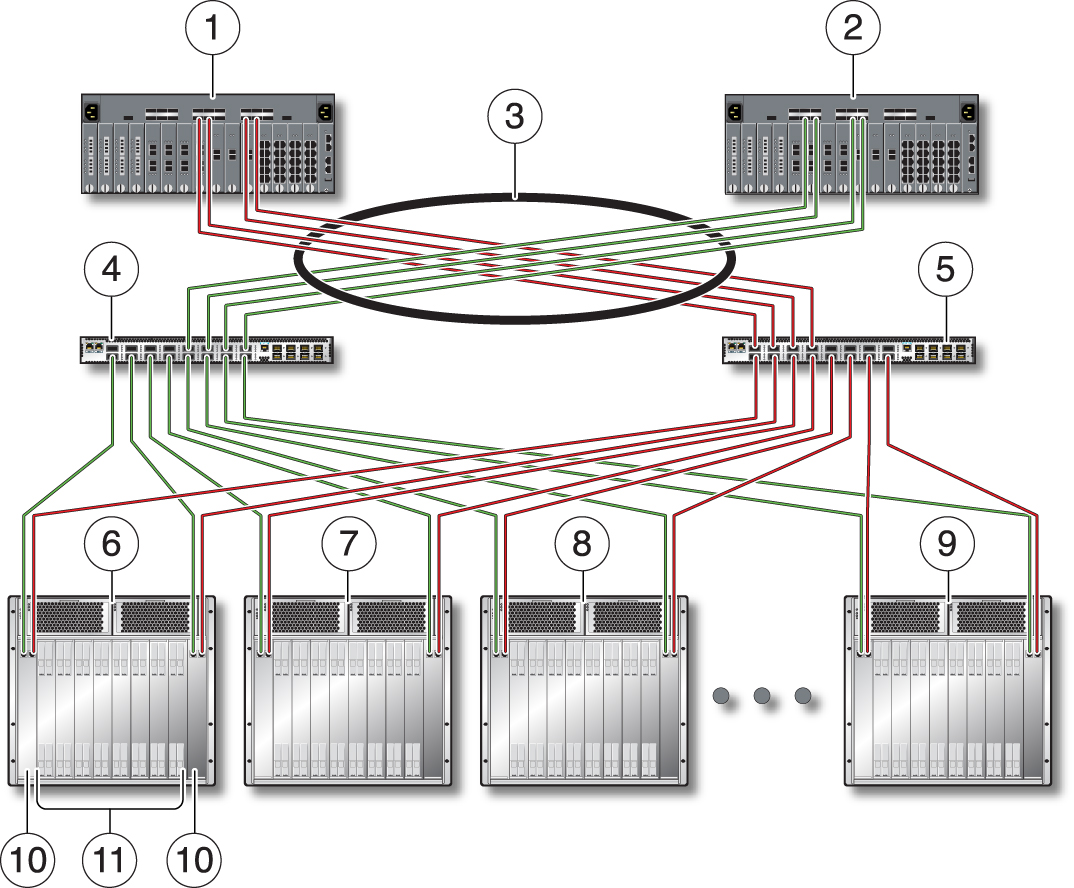

   Nro. Descripción 1, 2 Dispositivos Oracle Fabric Interconnect F1-15 (o F1-4). 3 Los dispositivos Oracle Fabric Interconnect están conectados indirectamente por conexiones de velocidad QDR por medio de los switches de IB intermediarios. 4, 5 Los switches de IB de velocidad QDR intermediarios proporcionan la extensión de IB y conectan los servidores blade con el tejido de IB. 6, 7, 8, 9 Servidores blade de velocidad QDR. 10 Los controladores de los servidores blade se conectan a los dispositivos Oracle Fabric Interconnect para proporcionar enlaces de QDR a blades individuales (servidores de host). 11 Blades individuales (servidores de host) que están conectados internamente a los controladores de los servidores blade.

   Cada dispositivo Oracle Fabric Interconnect tiene una conexión a cada servidor blade por medio de cada uno de los switches de IB, y los dispositivos Oracle Fabric Interconnect están conectados en un tejido fusionado en el nivel de switch de IB. Puede usar los puertos restantes de los switches de IB para establecer conexiones con hosts; puede usar los puertos restantes de los dispositivos Oracle Fabric Interconnect para establecer conexiones con switches de IB o hosts con conexión directa.

6. Complete la fusión del tejido.

   Consulte Finalización del tejido fusionado (QDR).
