Conexión de cables de servidores de rack con conexión indirecta (QDR)

Para crear un tejido IB fusionado para servidores de rack mediante conexiones indirectas, conecte uno o varios puertos de cada dispositivo Oracle Fabric Interconnect a uno o varios puertos de los switches de IB participantes.

Si la conexión es correcta, los dispositivos Oracle Fabric Interconnect forman una malla por medio de las conexiones a los switches de IB. Los switches de IB posteriormente activan la red para que se “extienda” para admitir los hosts.

Para crear un tejido fusionado de servidores de rack por medio de conexiones indirectas, siga este procedimiento:

  1. Asegúrese de que el gestor de subred esté cerrado y la tabla de LID se haya eliminado.

    Consulte Preparación para fusionar un tejido IB (QDR).

  2. Conecte un cable de IB de QDR desde un puerto del primer dispositivo Oracle Fabric Interconnect (1) hasta un puerto de IB del primer switch de IB.
  3. Conecte un cable de IB de QDR desde un puerto del primer dispositivo Oracle Fabric Interconnect (1) hasta un puerto de IB del segundo switch de IB.
  4. Conecte un cable de IB de QDR desde un puerto del segundo dispositivo Oracle Fabric Interconnect (2) hasta un puerto de IB del primer switch de IB.
  5. Conecte un cable de IB de QDR desde un puerto del segundo dispositivo Oracle Fabric Interconnect (2) hasta un puerto de IB del segundo switch de IB.
  6. En cada servidor de host, conecte un cable de IB de QDR desde un puerto del HCA del servidor hasta un puerto de IB del primer switch de IB.
  7. En cada servidor de host, conecte un cable de IB de QDR desde un puerto del HCA del servidor hasta un puerto de IB del segundo switch de IB.

    Una vez que se finalice este paso, los dispositivos Oracle Fabric Interconnect y los servidores estarán conectados como se muestra.

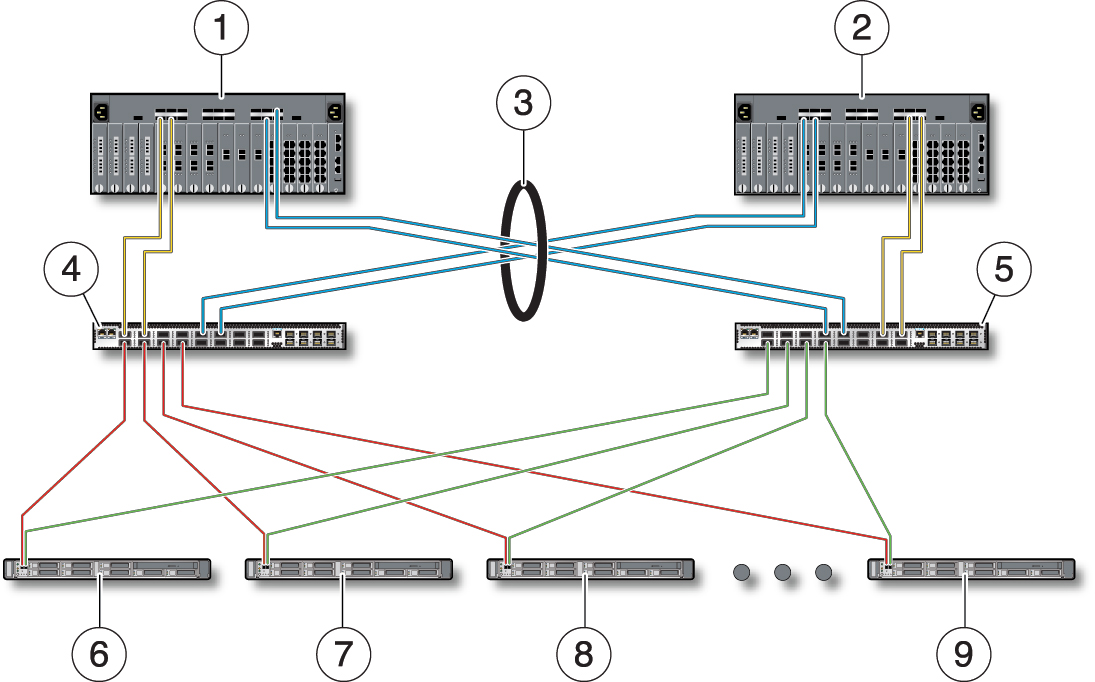

    image:Figura en la que se muestran servidores de rack, conexión indirecta a tejido fusionado
    Nro.
    Descripción
    1, 2
    Dispositivos Oracle Fabric Interconnect F1-15 (o F1-4) conectados indirectamente por medio de switches de IB de QDR intermediarios.
    3
    Los dispositivos Oracle Fabric Interconnect están conectados por conexiones de velocidad QDR (enlaces entre switches, o ISL) por medio de los switches de IB.
    4, 5
    Los switches de IB de velocidad QDR intermediarios proporcionan la extensión de IB y conectan los servidores de host con el tejido IB.
    6, 7 8, 9
    Servidores de host con HCA que admiten QDR conectados directamente a los switches de IB intermediarios mediante enlaces de QDR.
  8. Complete la fusión del tejido.

    Consulte Finalización del tejido fusionado (QDR).
