Guía de administración de Oracle MiniCluster S7-2

Salir de la Vista de impresión

Actualización: Octubre de 2016



Visualización de la topología de hardware (BUI)

Use esta tarea para comprobar las ubicaciones de tarjetas de E/S y la conectividad de red.

  1. Acceda a la BUI de la MCMU como un administrador principal, como mcinstall.

    Consulte Inicio de sesión en la BUI de MCMU.

  2. En el panel de navegación, seleccione Topología de hardware del sistema.

    Se muestra la página Comprobaciones del sistema.

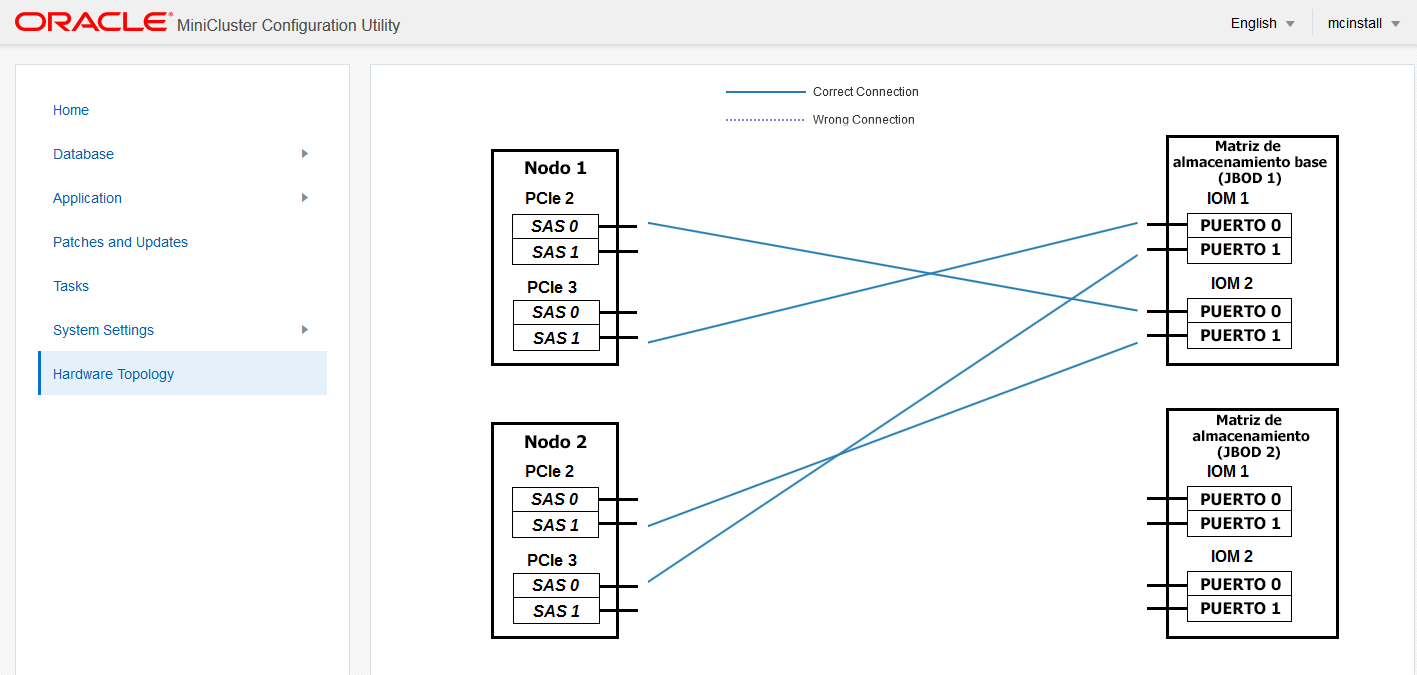

    En este ejemplo, se muestra la topología de un sistema con una matriz de almacenamiento. Tenga en cuenta que se muestra la segunda matriz de almacenamiento, pero son conexiones en los nodos, el sistema probablemente tiene solamente una matriz de almacenamiento.


    image:Captura de pantalla en la que se muestra la pantalla de topología de hardware.
  3. Haga clic en el botón Verificar topología.
