ZS4-4 の内部コンポーネント
ZS4-4 のシャーシには、次の図に示すように、顧客交換可能ユニット (CRU) と現場交換可能ユニット (FRU) の両方が含まれています。FRU は、訓練を受けた Oracle 保守技術者が交換する必要があります。

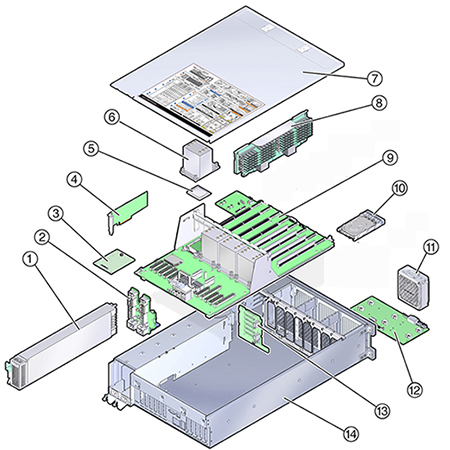

図 20 内部コンポーネント (分解組み立て図)
|
ZS4-4 システムドライブ - ZS4-4 コントローラには、スロット 0 と 1 に 2 台のシステムブートドライブがあり、ミラー化されたペアとして構成されています。読み取り最適化キャッシュデバイスは、コントローラスロット 2 から 5 に、または DE2 ディスクシェルフスロット 20 から 23 に取り付けることができます。
注 - 読み取りキャッシュデバイスは、コントローラまたは DE2-24 ディスクシェルフのいずれかに取り付ける必要があります。読み取りキャッシュデバイスを、コントローラとディスクシェルフスロットの両方に同時に取り付けることはできません。ソフトウェア要件およびスロット構成規則については、ディスクシェルフの構成を参照してください。
空のドライブスロットにフィラーパネルを取り付ける必要があります。システムドライブ LED を次の図に示します。

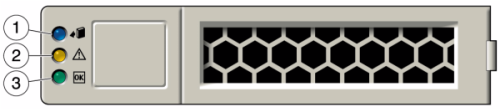

図 21 システムドライブ LED
サポートされているディスクおよび容量に関する情報については、Oracle システムハンドブックを参照してください。
|
ZS4-4 の CPU およびメモリー - ZS4-4 コントローラには、次の図に示すように、4 つの Intel Xeon E7-8895 v2 15 コア 2.8 GHz CPU と 8 つのメモリーライザーカードが含まれています。メモリー構成は 16G バイト DDR3 DIMM で、最大 1.5T バイト (16G バイト x 96) に対応できます。このサービスに対応するために、すべての ZS4-4 DIMM ライザーが完全に装着済みです。

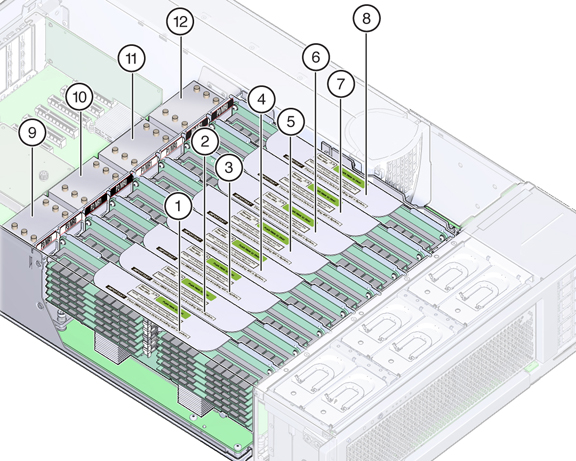

図 22 ZS4-4 CPU およびメモリー
|
各メモリーライザーカードには 12 個の DIMM スロット、4 つの DDR3 チャネル、および 2 つのメモリーバッファー ASIC があります。各メモリーバッファーに 2 つのチャネル (A と B) があり、各チャネルに DIMM スロットへのリンクが 3 つあります。各メモリーバッファーは SMI-2 リンクによってプロセッサの組み込みメモリーコントローラに接続されます。
DIMM の名前はアプライアンスログに表示され、「保守」>「ハードウェア」ビューには /SYS/MB/P0/D7 などの完全な名前が表示されます。
メモリーレイアウトおよび DIMM の交換手順については、ZS4-4 の DIMM の交換を参照してください。
ZS4-4 冷却サブシステム - ZS4-4 の内部コンポーネントは、コントローラ前面から取り込まれてコントローラ背面から排出される空気によって冷却されます。冷却が行われるのはシャーシ内の 2 か所で、電源とマザーボードの領域です。
次の図は、冷却ゾーンと温度センサーのだいたいの位置を示しています。付随の凡例表には、センサー NAC 名とセンサーマザーボードの指定が記載されています。

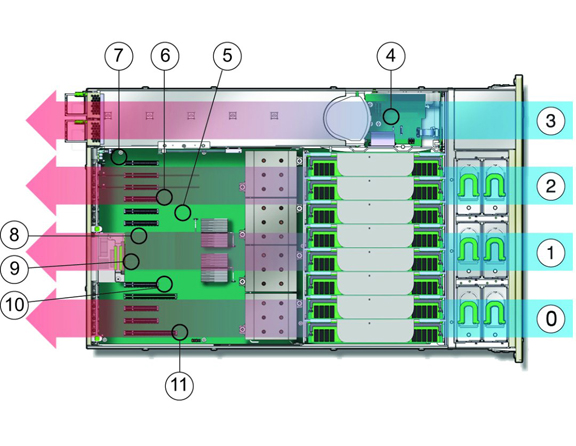

図 23 ZS4-4 冷却サブシステム
|
