ZS5-4 フロントパネルおよび背面パネルのコンポーネント

ZS5-4 フロントパネルコンポーネント - ZS5-4 コントローラのドライブスロットおよびフロントパネルコンポーネントを次の図に示します。

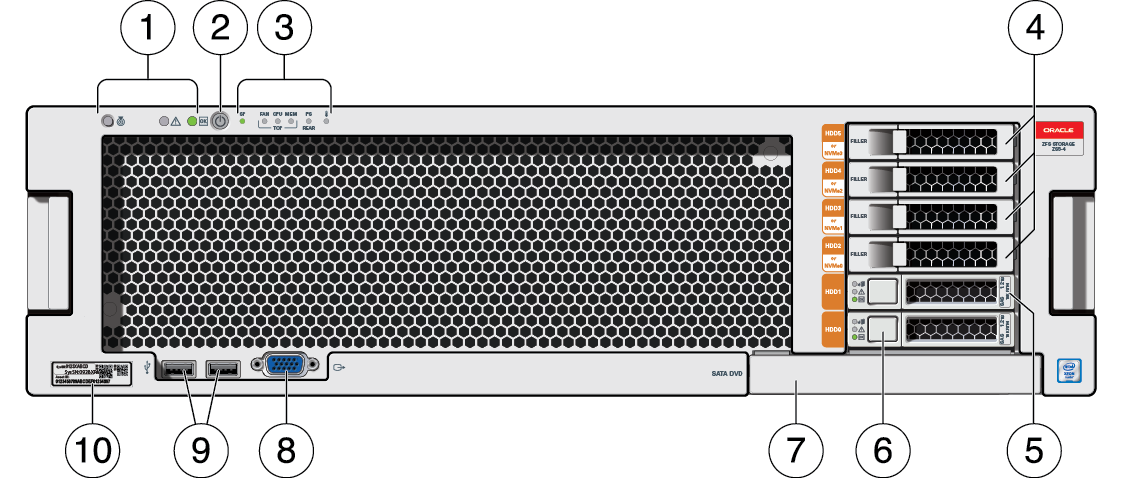

図 1  ZS5-4 のフロントパネル

ZS5-4 背面パネルコンポーネント - ZS5-4 コントローラの PCIe スロットおよび背面パネルコンポーネントを次の図に示します。

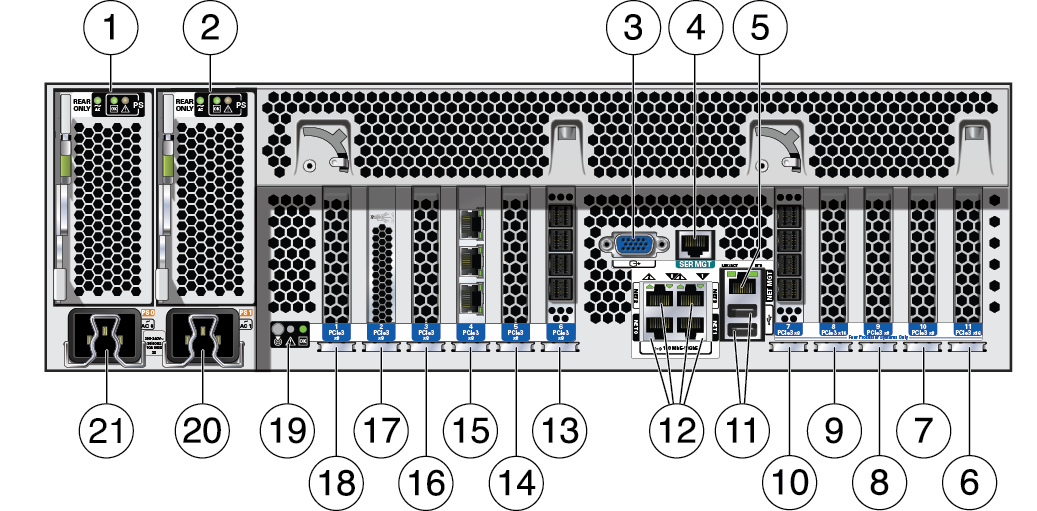

図 2  ZS5-4 の背面パネル

クラスタインタフェースカードの互換性 - ZS5-4 コントローラにはバージョン 3 のクラスタインタフェースカードが含まれており、バージョン 2 との互換性はありません。

クラスタを形成するためにケーブルを接続する方法については、Oracle ZFS Storage Appliance 配線ガイド、クラスタケーブルの接続を参照してください。

Ethernet ポート

ZS5-4 には、背面パネルに四分円状に NET0、NET1、NET2、NET3 というラベルが付いた 4 つの RJ-45 10 ギガビット Ethernet (10GbE) ネットワークコネクタがあります (NET0 および NET1 は左下および右下、NET2 は NET0 の上、NET3 は NET1 の上)。ポートは 100M ビット/秒、1000M ビット/秒、または 10G ビット/秒で動作します。これらのポートを使用して、アプライアンスをネットワークに接続します。

各ポートには 2 つのステータスインジケータ (LED) があります。これらのインジケータはコントローラの背面から見えます。

ネットワーク管理ポート

ZS5-4 コントローラには、「NET MGT」のラベルが付いた 10/100/1000BASE-T Ethernet の管理ドメインインタフェースが 1 つ装備されています。このポートには 2 つのステータスインジケータ (LED) があります。これらのインジケータはコントローラの背面から見えます。サービスプロセッサの NET MGT ポートは、Oracle ILOM サービスプロセッサへのオプションの接続です。NET MGT ポートは、デフォルトでは、動的ホスト構成プロトコル (DHCP) を使用するように構成されています。サービスプロセッサの NET MGT ポートでは、10/100/1000BASE-T 接続用に RJ-45 ケーブルを使用します。

シリアル管理ポート

サービスプロセッサの SER MGT ポートは、RJ-45 ケーブルを使用しており、Oracle ILOM サービスプロセッサへのデフォルトの接続です。このポートはサーバーへのローカル接続を行い、Oracle ILOM コマンド行インタフェース (CLI) コマンドだけを認識します。端末または端末エミュレータは通常、このポートに接続します。

4x4 SAS HBA ポート

ZS5-4 の PCIe スロット 6 またはスロット 7 に取り付けられている 4x4 SAS HBA は、外部ディスクシェルフへの接続を提供します。HBA ポートには、次の図に示すように上から下に 3 - 0 の番号が付けられています。

図 3  ZS5-4 の 4x4 SAS HBA
