7120 の背面パネル

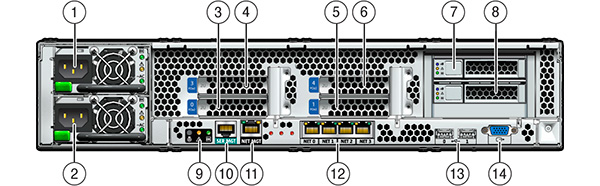

次の図と番号は背面パネルを示しています。

注 - オプションの Sun デュアルポート 40Gb/sec 4x InfiniBand QDR HCAdapter PCIe カード (375-3606-01) をスロット 1、2、または 3 に装着できます。375-3606-01 HCA 拡張カードは、10Gb ネットワーク構成ではサポートされていません。

図 66  7120 コントローラの背面パネル

image:7120 コントローラの背面パネルを示す図

図の凡例
1 電源ユニット 1
6 PCIe 4
11 ネットワーク管理ポート
2 電源ユニット 0
7 ブート HDD 1
12 ギガビット Ethernet ポート NET 0、1、2、3
3 PCIe 0
8 ブート HDD 0
13 USB 2.0 ポート (0、1)
4 PCIe 3
9 背面パネルシステムステータス LED
14 HD15 ビデオポート
5 PCIe 1
10 シリアル管理ポート
