7420 フロントおよびバックパネルのコンポーネント

7420 フロントパネルコンポーネント - 7420 コントローラのドライブスロットおよびフロントパネルコンポーネントを次の図に示します。

図 47  7420 コントローラのフロントパネル

図の凡例 図の凡例 図の凡例 1 ロケータ LED およびボタン (白色) 7 電源装置 (PS) の保守要求 LED 13 SSD 2 (オプション) 2 保守要求 LED (オレンジ色) 8 過熱警告 LED 14 SSD 3 (オプション) 3 電源/OK LED (緑色) 9 USB 2.0 コネクタ 15 SSD 4 (オプション) 4 電源ボタン 10 DB-15 ビデオコネクタ 16 SSD 5 (オプション) 5 サービスプロセッサ (SP) OK LED (緑色) 11 ブートドライブ 0 (ミラー化) 6 ファン/CPU/メモリー保守要求 LED 12 ブートドライブ 1 (ミラー化)

7420 バックパネルコンポーネント - 次の図にコントローラの背面パネルを示します。基本構成の HBA は、この図には描かれていません。

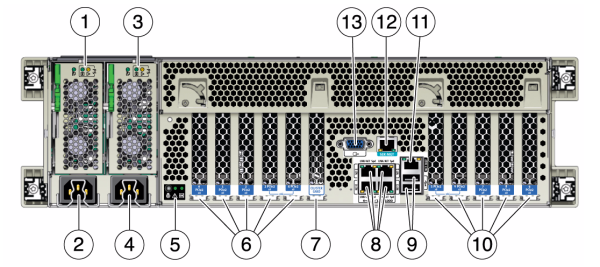

図 48  7420 コントローラの背面パネル

図の凡例 図の凡例 1 電源ユニット 0 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色 8 ネットワーク (NET) の 10/100/1000 ポート: NET0 - NET3 2 電源ユニット 0 の AC 電源差し込み口 9 USB 2.0 ポート 3 電源ユニット 1 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色 10 PCIe スロット 5 - 9 4 電源ユニット 1 の AC 電源差し込み口 11 ネットワーク管理 (NET MGT) 10/100 BASE-T Ethernet ポート 5 システムステータス LED、電源オン: 緑色、注意: オレンジ色、位置特定: 白色 12 シリアル管理 (SER MGT) ポート 6 PCIe スロット 0 - 4 13 DB-15 ビデオコネクタ 7 クラスタカードスロット

クラスタインタフェースカードの互換性 - 7420 コントローラにはバージョン 2 のクラスタインタフェースカードが含まれています。このカードはバージョン 3 クラスタインタフェースカードと交換できません。

クラスタを形成するためにケーブルを接続する方法については、Oracle ZFS Storage Appliance 配線ガイド、クラスタケーブルの接続を参照してください。

Ethernet ポート

マザーボードには、10/100/1000 Mbps で動作する 4 つの RJ-45 ギガビット Ethernet コネクタ (NET0、NET1、NET2、NET3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。

ネットワーク管理ポート

ネットワーク管理コネクタ (NET MGT) は RJ-45 10/100 BASE-T Ethernet ポートで、SP コンソールへの LAN インタフェースを提供します。

図 49  7420 コントローラのネットワーク管理ポート

シリアル管理ポート

シリアル管理コネクタ (SER MGT) は RJ-45 コネクタで、SP コンソールへの端末接続を提供します。

図 50  7420 コントローラのシリアル管理ポート
