Configuration d'un réseau EVS Virtual Tenant
Un commutateur virtuel élastique est une entité logicielle ou matérielle inter-machine virtuelle qui facilite la communication entre machines virtuelles en exécutant une boucle du trafic au sein d'une machine physique au lieu d'envoyer la structure sur le réseau câblé.
Vous permet de créer explicitement EVS des commutateurs virtuels qui s'étendent sur au moins un noeuds (davantage des machines physiques), qui virtualise votre réseau. Le commutateur virtuel isolé que vous créez segment représente un processus d'approvisionnement s'appuie sur L2 VXLANs que pour implémenter les VLAN ou indépendamment les uns des autres.
Pour plus d'informations sur l'architecture, reportez-vous à Composants d’EVS du manuel Gestion de la virtualisation réseau et des ressources réseau dans Oracle Solaris 11.2 .
L'objectif global du scénario est de configurer et déployer un réseau EVS Virtual Tenant L'objectif principal est de créer un commutateur virtuel élastique (vswitch) connecté à deux noeuds de calcul pour que les deux noeuds fassent partie du même segment L2 et puissent communiquer entre eux.
-
Déployer un réseau virtuel de locataire constitué de deux zones connectées au réseau via des VNIC anet.
-
Déployer les cartes VNIC sur une infrastructure de nuage privé qui dispose de deux noeuds de calcul.
-
L'infrastructure qui permet d'utiliser un instancier le VLAN L2 locataire réseau virtuel privé.
Les objectifs individuels de ce scénario sont les suivants :
Remarque - VXLANs L2 des technologies comme d'autres sont également pris en charge. Pour plus d'informations, reportez-vous à Cas d’utilisation : configuration d’un commutateur virtuel élastique pour un locataire du manuel Gestion de la virtualisation réseau et des ressources réseau dans Oracle Solaris 11.2 .
Les figures suivantes représentent les virtuel élastique est en cours et des composants physiques de la configuration de commutateur virtuel est utilisé dans ce scénario.
Figure 2-1 EVS virtuel Composants d'une configuration du commutateur

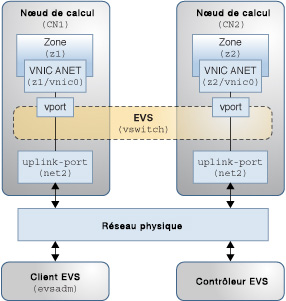

Figure 2-2 Composants physiques d'une configuration du commutateur EVS
-
Deux noeuds de calcul (CN1 et CN2).
-
Deux zones (z1 et z2) configurées sur CN1 et CN2, respectivement.
-
Les deux zones (z1 et z2) sont configurées avec une ressource VNIC anet sur chaque zone.
-
Un noeud qui agit en tant que contrôleur EVS.
-
Un noeud qui agit en tant que client EVS.
Remarque - Le client EVS et le contrôleur EVS peuvent se trouver sur le même hôte. -
Deux ports de liaison montante (net2) qui indiquent la liaison de données à utiliser pour les VLAN.
Cette configuration utilise quatre noeuds de réseau avec la configuration suivante :
