Oracle® Server X5-2L 設置ガイド

印刷ビューの終了

更新: 2014 年 10 月



電源コードを接続する


Caution

Caution  -  データケーブルを接続するで説明した SP やホストのネットワーク接続が完了するまで、電源コードをサーバーに接続しないでください。サーバーに含まれるサービスプロセッサ (SP) は、ホストシステムの構成やブートを行うために使用します。SP やホストのネットワークケーブルを先に接続しておけば、ホストシステムの構成や SP メッセージの表示を適切に行えます。


  1. 設置された各電源装置について、アースされた 1 本のサーバー電源コードをアースされたコンセントに接続します。

    Note - サーバーには電源装置が 2 基搭載されています。それらをそれぞれ異なる電源に接続することで、電源の冗長性を確保します。サーバーは 1 つの電源で動作できますが、電源が 1 つだけだと冗長性が低下します。
  2. サーバー電源コードをサーバーのバックパネルの電源装置 AC コネクタに接続し、ベルクロストラップでサーバーに固定します。

    電源が接続されると、サーバーはブートしてスタンバイ電源モードに入ります。

    • SP が起動するときに SP OK/障害 LED が点滅し、SP の準備ができるまで、主電源/OK LED は点灯しません。

    • 数分後に主電源/OK LED がスタンバイ点滅パターンで点滅 (0.1 秒間オン、2.9 秒間オフ) し、SP (および Oracle ILOM) が使用できる状態であることを示します。スタンバイ電源モードでは、この時点でサーバーはまだ初期化されていませんし、全電力も投入されていません。

    ステータスインジケータ LED の位置については、フロントパネルのステータスインジケータ、コネクタ、ドライブおよび バックパネルのステータスインジケータ、コネクタ、ドライブ、PCIe スロットを参照してください。

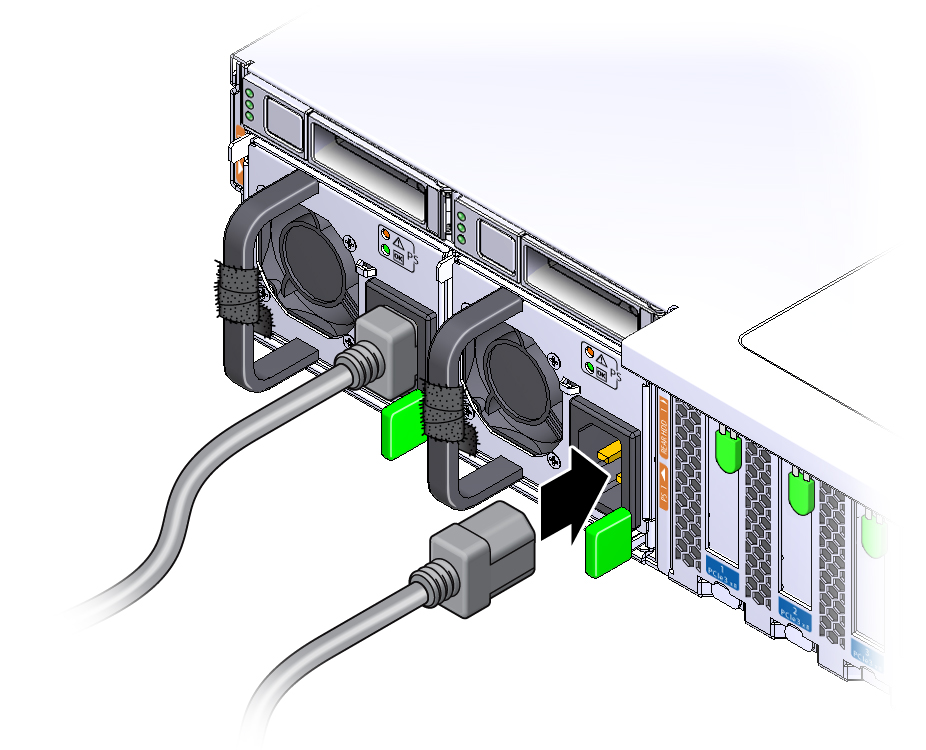

    image:電源コードの接続方法を示す図。

    Caution

    Caution  - すべてのファン、コンポーネントヒートシンク、エアバッフル、および上部カバーを取り付けないかぎり、サーバーを稼働させないでください。十分な冷却メカニズムが機能していない状態でサーバーを動作させた場合、サーバーコンポーネントに損傷が生じる可能性があります。



    Note -  インストール済みのオペレーティングシステムを構成する準備、またはオペレーティングシステムの新規インストールを実行する準備が整うまで、主電源をサーバー全体に供給しないようにしてください。この時点では、電源は SP と電源装置のファンにのみ供給されます。

関連情報
