ストレージドライブ上での RAID の構成

言語:

Note - Oracle によってプリインストールされた OS を使用しない場合、OS をインストールする前にドライブにブート可能ボリュームを作成する必要があります。ドライブに HBA によって作成されたボリュームがない場合、システムはドライブを認識しません。ブートドライブとして使用する予定のドライブに複数のボリュームがある場合は、OS のインストール先ボリュームをブートデバイスとして設定する必要があります。

Oracle System Assistant を起動します。
Oracle System Assistant へのアクセスを参照してください。

Oracle System Assistant の「System Overview」画面が表示されます。
「System Overview」画面で、BIOS モードが、オペレーティングシステムをインストールするときに使用する予定のブートモード (UEFI またはレガシー BIOS) に設定されていることを確認します。
Note - RAID 構成で使用する BIOS モードは、その RAID 構成を使用する予定のオペレーティングシステムの BIOS ブートモードと一致する必要があります。BIOS モードを UEFI からレガシー BIOS に切り替える手順やその逆を行う手順については、http://www.oracle.com/goto/x86AdminDiag/docs にある『Oracle X5 シリーズサーバー管理ガイド』を参照してください。
「Configure Hardware」ボタンをクリックして、「RAID Configuration」タブを選択します。

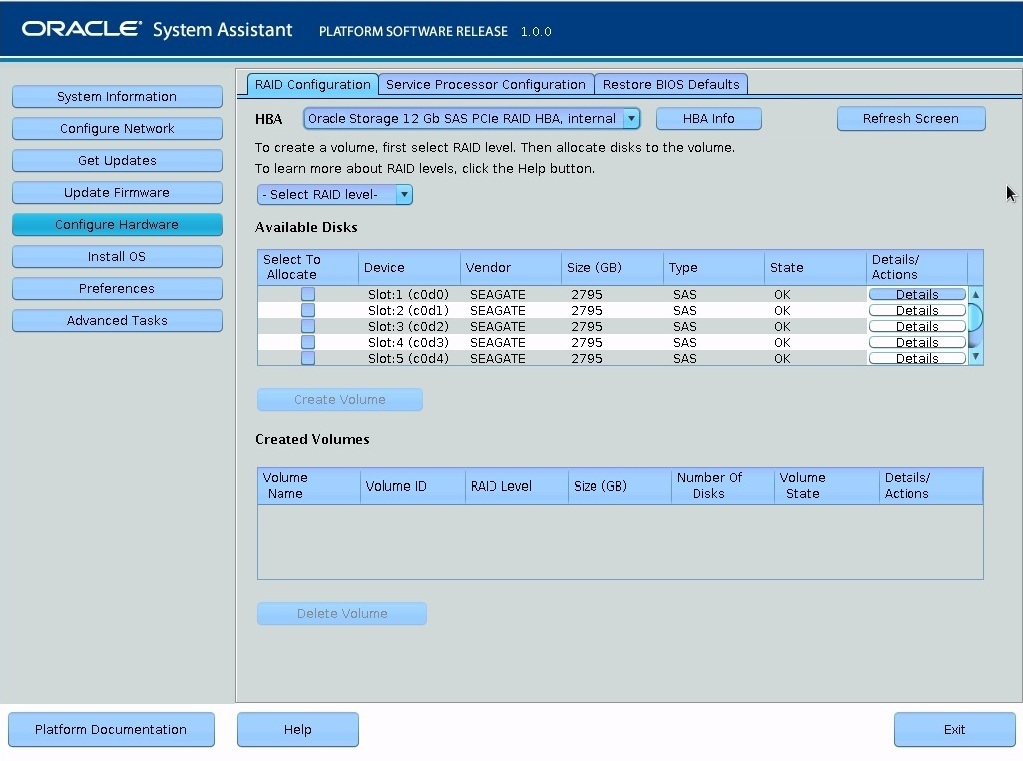

「RAID Configuration」画面が表示されます。
「HBA」リストボックスで、「Oracle Storage 12 Gb SAS PCIe RAID HBA, Internal」を選択します。
「Select RAID Level」リストボックスで、目的の RAID レベルを選択します。
Oracle System Assistant は、RAID 0、RAID 1、RAID 5、および RAID 10 をサポートしています。
「Available Disks」表で、RAID ボリュームに追加するストレージドライブを選択して、「Create Volume」ボタンをクリックします。

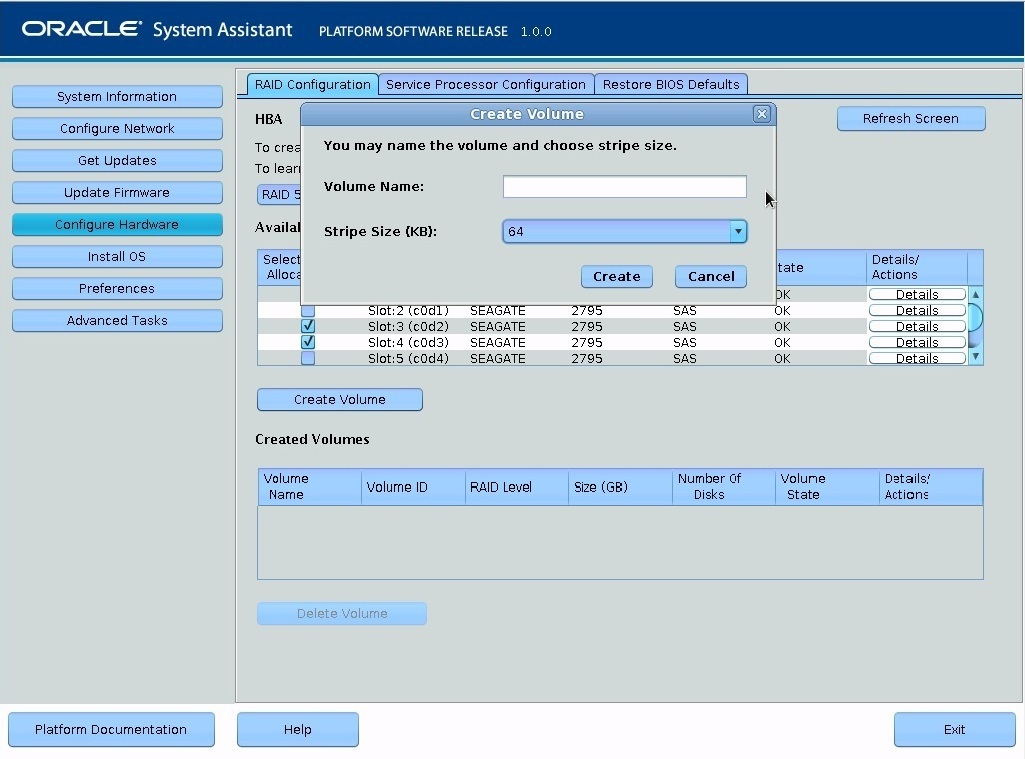

「Create Volume」ダイアログボックスが表示されます。
「Create Volume」ダイアログボックスで次を行います。
1. (オプション) ボリューム名を入力します。
  ボリューム名の入力はオプションです。ボリュームに名前を付けなかった場合、Oracle System Assistant は名前のないボリュームを作成します。
2. ボリュームのストライプサイズを選択します。
3. 「Create」をクリックします。
  「Creating RAID Volume」情報ボックスが表示されます。

  ボリュームの作成が完了すると、「Created Volumes」表にボリュームが表示されます。
ボリュームをブート可能に設定するには、次の手順を実行します。
1. 「Created Volumes」表の「Details/Actions」列で、ブート可能として設定するボリュームの「Details」ボタンをクリックします。

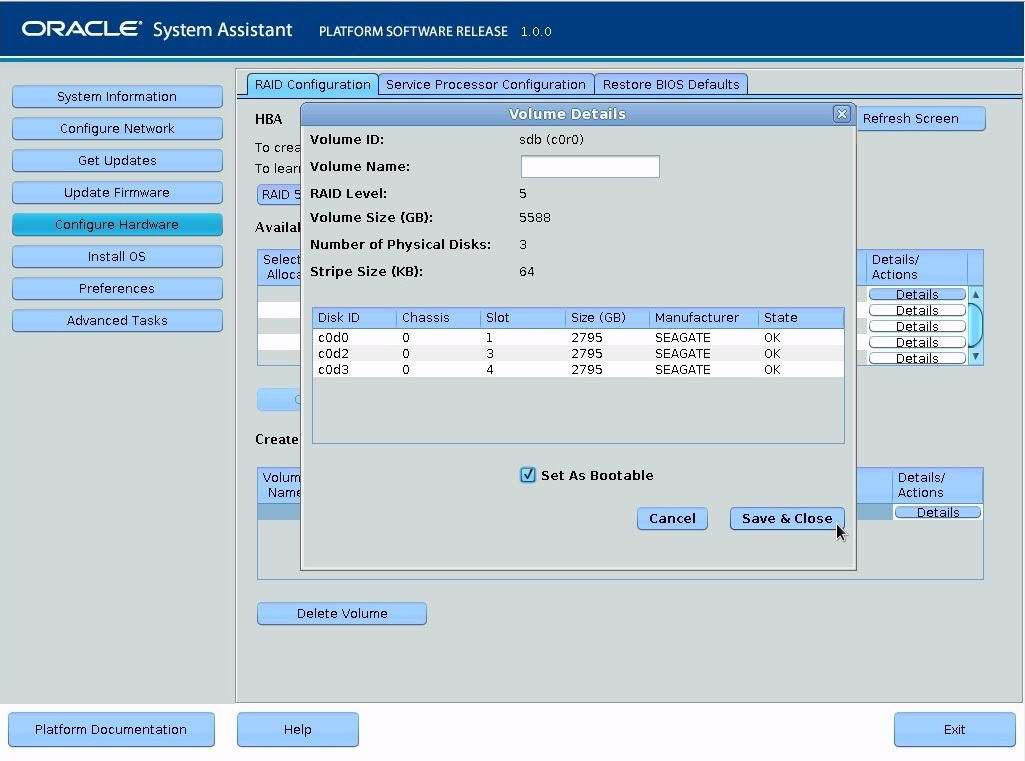

  「Volume Details」ダイアログボックスが表示されます。
2. (オプション) 「Volume Name」フィールドで、ボリューム名を入力するか、変更します。
  以前にボリューム名を入力していない場合は、「Volume Details」ダイアログボックスでもう一度入力する機会が得られます。以前にボリューム名を入力している場合はここで変更できますが、名前を完全に削除することはできません。

  Note - ボリューム名を付けるかはオプションです。ボリュームに名前を付けなかった場合、Oracle System Assistant は名前のないボリュームを作成します。さらに、「Created Volumes」表の「Details」ボタンをクリックしていつでもボリューム名を変更できますが、ボリューム名をいったん割り当てたあとで削除することはできません。
3. 「Set As Bootable」チェックボックスを選択します。
4. 「Save & Close」をクリックします。

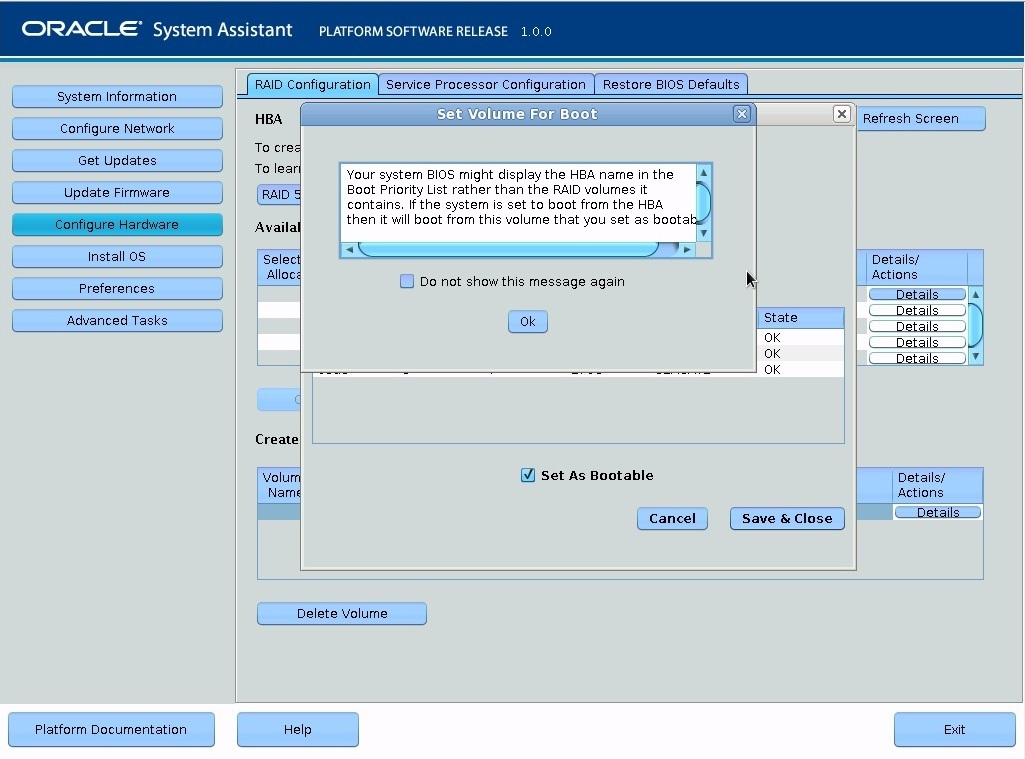

  「Set Volume For Boot」確認ダイアログが表示されます。
5. 「OK」をクリックします。

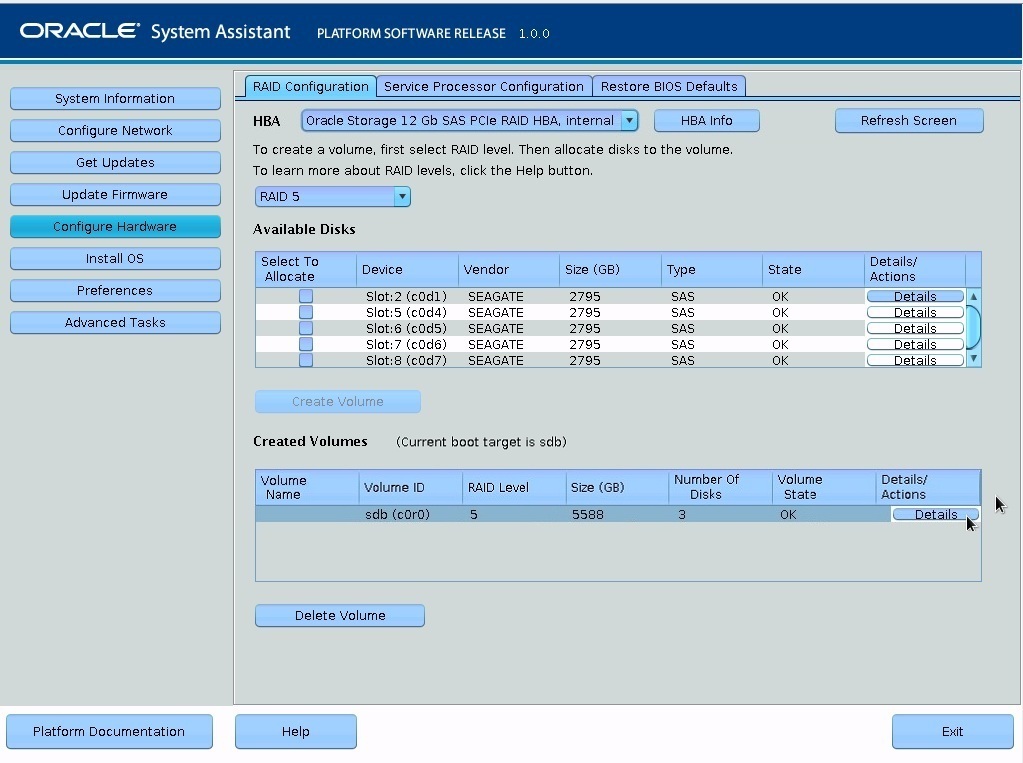

  「RAID Configuration」画面が表示され、その RAID ボリュームが現在のブートデバイスとして表示されます。
ボリュームをグローバルホットスペアとして指定するには、次の手順を実行します。それ以外の場合は、ステップ 10 に進みます。
1. 「Created Volumes」表の「Details/Actions」列で、グローバルホットスペアとして設定するボリュームの「Details」ボタンをクリックします。
  「Disk Details」ダイアログボックスが表示されます。
2. 「Set as Hot Spare」チェックボックスにチェックマークを付けます。
  Note - 最大 256 のホットスペアを作成できます。
3. 「Save」をクリックします。
  「Disk Details」ダイアログボックスが閉じます。
ボリュームを削除するには、次の手順を実行します。
1. 「Created Volumes」表で削除するボリュームを選択します。
2. 「Delete Volume」ボタンをクリックします。
