工具不要スライドレール構成部品を取り付ける

この手順を使用して、工具不要スライドレール構成部品をラックに取り付けます。

  1. 玉軸受けトラックが前方になり所定の位置にロックされるように、スライドレール構成部品の向きを合わせます。

    図 8  スライドレールと玉軸受けトラックの向き合わせ

    図の説明

    1 スライドレール

    2玉軸受けトラック

    3ロックメカニズム

  2. スライドレール構成部品の背面を背面ラックレールの内側に合わせ、カチッと音がして構成部品が固定されるまで押し込みます (ラックの左右のどちらの側から行なってもかまいません)。

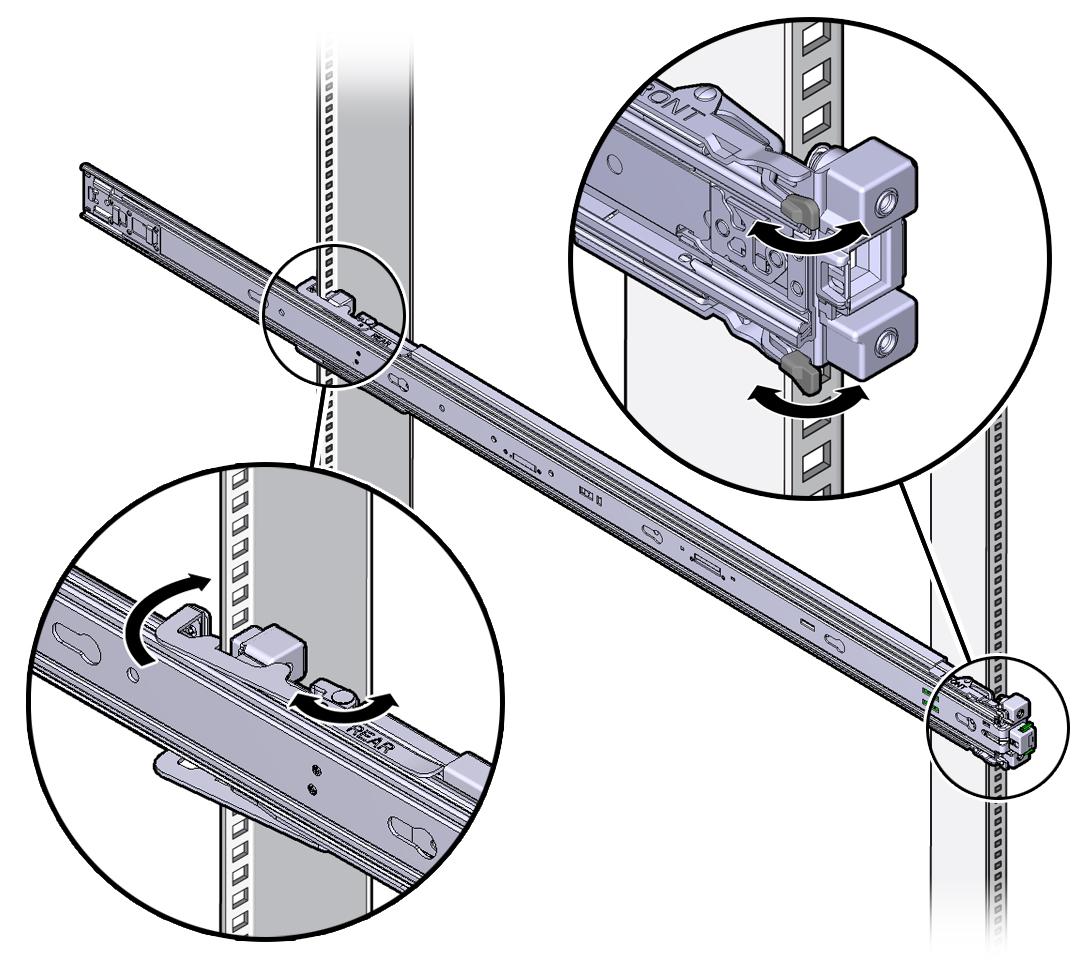

    図 9  スライドレール構成部品とラックの位置合わせ


    image:スライドレール構成部品とラックの位置合わせの様子を示す図。
  3. スライドレール構成部品の前面を前面ラックレールの外側に合わせ、カチッと音がして構成部品が固定されるまで押し込みます。
  4. Step 1 からStep 3 の手順を繰り返して、スライドレール構成部品をラックの反対側にも取り付けます。
