ファンモジュールの取り外し

ファンモジュールを保守するために、サーバーの電源を切る必要はありません。

交換用のファンを用意して、すぐに取り付ける準備ができない場合は、この手順を開始しないようにしてください。

1. サーバーを保守位置まで引き出します。

   サーバーを保守位置に引き出すを参照してください。

2. ファンモジュールにアクセスするには、サーバーファンのドアを開きます。

   サーバーのファンドアを開くを参照してください。

   ---

   注意  - 十分な通気を維持してサーバーを適切に冷却するには、60 秒以内にサーバーファンのドアを閉じてください。サーバーの動作中に 60 秒を超える時間ドアを開けたままにすると、サーバーが過熱してシャットダウンする可能性があります。

   ---

3. 障害のあるファンモジュールを特定します。

   各ファンモジュールには、それぞれステータスインジケータ (LED) があります。LED が消灯している場合、ファンは良好です。LED がオレンジ色に点灯している場合は、ファンに障害が発生しています。それらの LED は、次の図に示すように、シャーシ中央の壁面の、ファンモジュールに隣接する位置にあり、ファンモジュールと整列するように並んでいます。

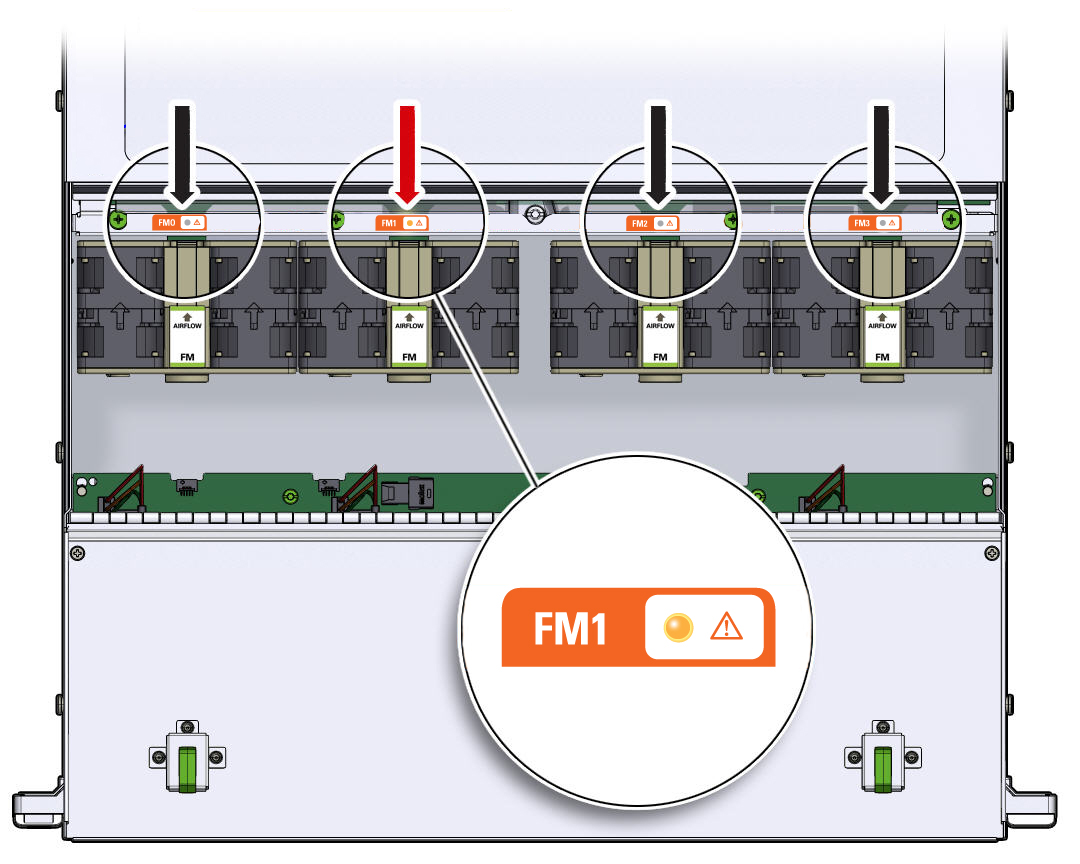

   図 11  サーバーのファンモジュールのステータスインジケータ






   ステータスインジケータの名前 色 状態の意味 ファンモジュールのステータス オフ/オレンジ色 オフ - ファンモジュールが正しく取り付けられ、仕様範囲内で動作しています。 オレンジ色 - ファンモジュールに障害が発生しています。システムによってファンモジュールの障害が検出されると、正面の上部にあるファン LED およびフロントパネルと背面パネルの保守要求 LED も点灯します。

4. 障害のあるファンモジュールを取り外します。
   1. ファンの間のプラスティックにあるくぼみに親指と人差し指を入れて、ファンモジュールをつまみます。
   2. ファンモジュールをまっすぐ持ち上げて、シャーシから取り出します。

      ---

      注意  -  ファンモジュールを取り外す際、前後に揺すらないでください。ファンモジュールを揺すると、マザーボードのコネクタが損傷する可能性があります。

      ---

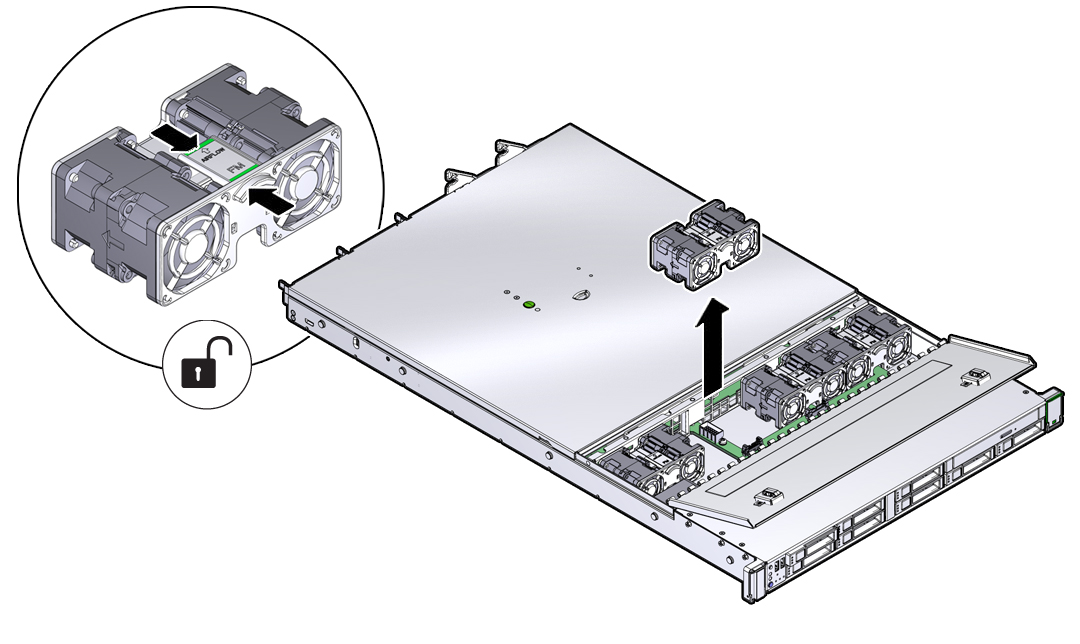

      図 12  ファンモジュールの取り外し





5. ファンモジュールを脇に置きます。

   ---

   注意  - ファンコンパートメント内のほかのコンポーネントの保守作業を行う場合は、システムをシャットダウンし、電源コードを取り外してください。

   ---

6. 次に実行する手順を確認します。

   • ほかの手順の一部としてファン構成部品を取り外した場合は、その手順に戻ります。

   • それ以外の場合は、ファンモジュールの取り付けに進みます。

関連情報

• ファンモジュールの取り付け
