Oracle® Server X6-2 サービスマニュアル

印刷ビューの終了

更新: 2016 年 4 月



障害の発生した DIMM の特定および取り外し

  1. 保守の対象となる サーバーを準備します。
    1. サーバーの電源を切断し、電源装置から電源コードを取り外します。

      サーバーの電源切断を参照してください

    2. サーバーを保守位置まで引き出します。

      サーバーを保守位置に引き出すを参照してください。

    3. 静電気防止用リストストラップを手首に着用してから、シャーシの金属部分に取り付けます。

      静電気防止対策を取るを参照してください。

    4. サーバーの上部カバーを取り外します。

      サーバーの上部カバーを取り外すを参照してください。

  2. マザーボード上の障害検知ボタンを押して、障害のある DDR4 DIMM の位置を特定して書き留めます (サーバーの障害検知ボタンの使用を参照)。

    障害の発生した DDR4 DIMM は、マザーボード上の対応するオレンジ色の LED で識別されます。

    • DIMM 障害 LED が消灯している場合、DIMM は正常に動作しています。

    • DIMM 障害 LED が点灯 (オレンジ色) している場合、DIMM に障害が発生しているため、交換するようにしてください。

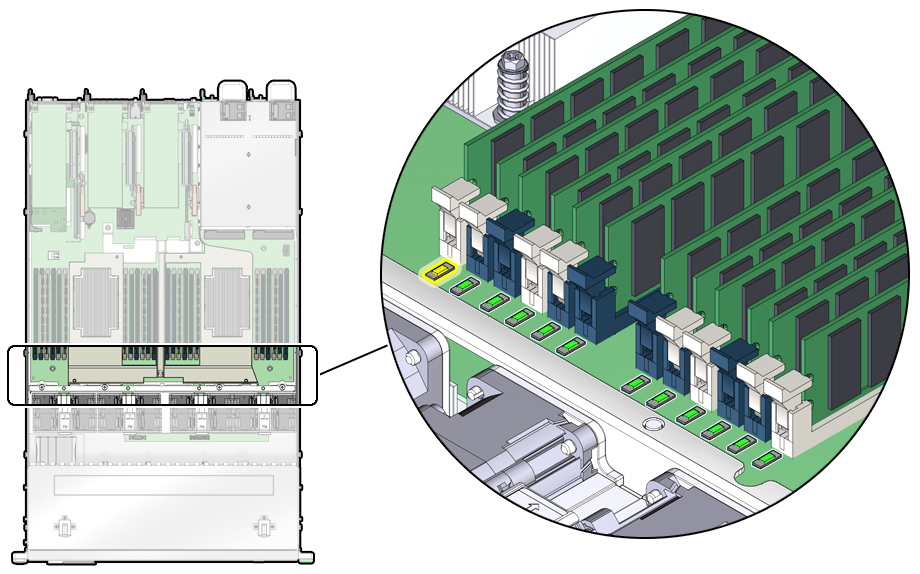

    image:DIMM 障害 LED の位置を示す図。
  3. 障害の発生した DIMM を取り外すには、次を実行します。
    1. DIMM ソケットの取り外しレバーを両方ともできるだけ外側に回します (図 20 を参照)。

      DIMM が部分的にソケットから外れます。

      図 20  DIMM ソケットの解放と位置合わせ

      image:の取り外し方法を示す図。

      図の凡例

      1 DIMM コネクタソケット

      2 DIMM コネクタキー

      3 DIMM 取り外しレバー



    2. DIMM を慎重にまっすぐ上に持ち上げて、ソケットから取り外します。
  4. 障害のあるそれぞれの DIMM を同じランクサイズ (クワッドランクまたはデュアルランク) の別の DIMM に交換するか、ソケットを空のままにします。

    DIMM の交換の手順については、DIMM の取り付けを参照してください。
