ディスクバックプレーンを取り外す

---

注意  -  ディスクバックプレーンの取り外しは、Oracle の承認されたサービス担当者だけが行うようにしてください。

---

1. 保守のためにサーバーを準備します。
   1. サーバーの電源を切断し、電源装置から電源コードを取り外します。

      サーバーの電源切断を参照してください。

   2. サーバーを保守位置まで引き出します。

      サーバーを保守位置に引き出すを参照してください。

   3. 静電気防止用リストストラップを手首に着用してから、シャーシの金属部分に取り付けます。

      静電気防止対策を取るを参照してください。

   4. サーバーのファンドアを開いてディスクバックプレーンにアクセスします。

      サーバーのファンドアを開くを参照してください

   5. 4 つのファンモジュールをすべて取り外します。

      ファンモジュールの取り外しを参照してください。

2. すべてのストレージドライブを、ディスクバックプレーンから外れるぐらいのところまで引き出します。

   HDD または SSD ストレージドライブの取り外しを参照してください。

   ---

   注 -  ストレージドライブをサーバーから完全に取り外す必要はありません。ディスクバックプレーンから外れるぐらいのところまで引き出します。ストレージドライブをサーバーから取り外す場合は、同じ位置に再度取り付けることができるよう、位置を記録しておいてください。

   ---

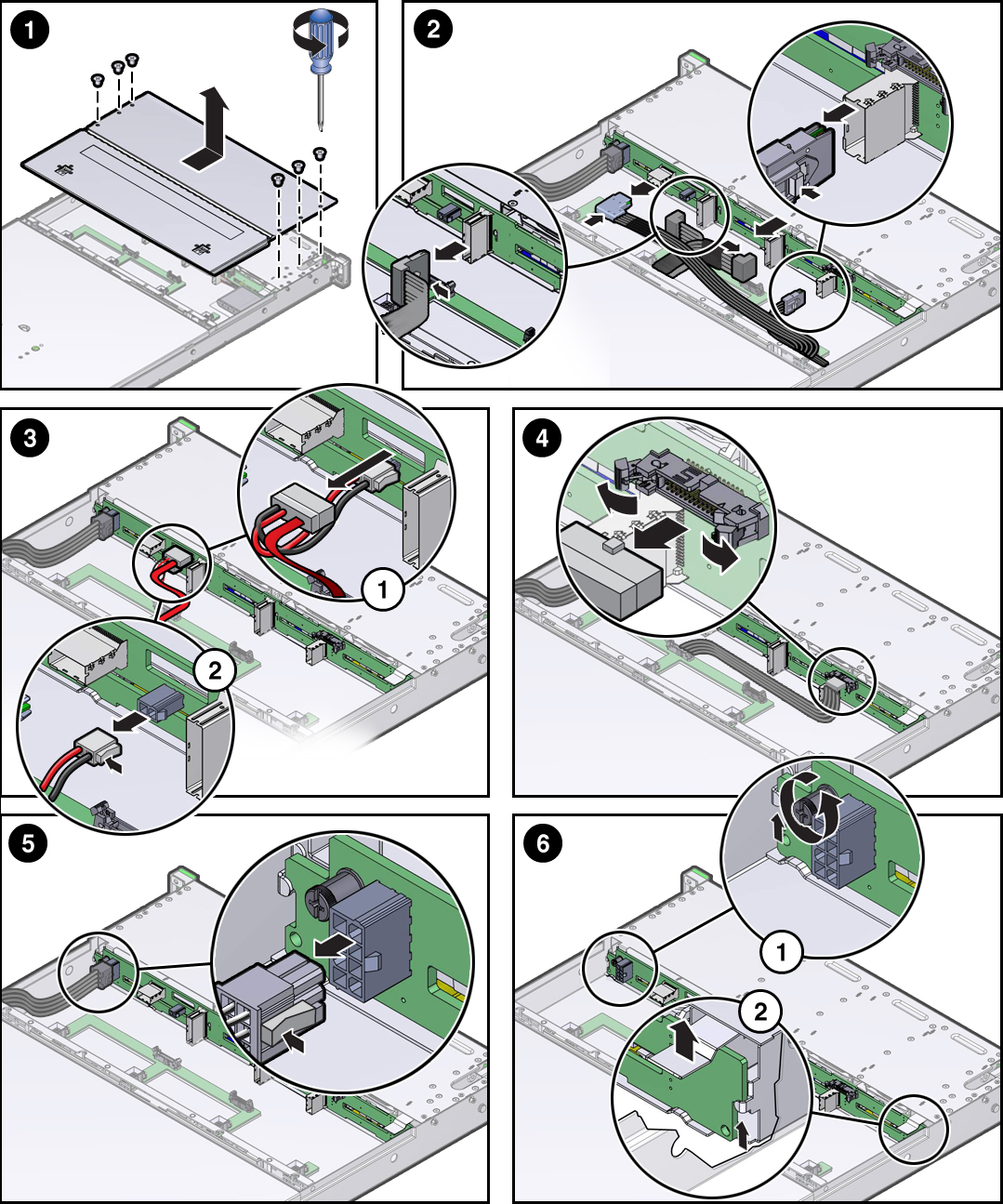

3. ディスクケージカバーから 6 本のプラスねじを取り外し、サーバーの前面方向へスライドさせ、持ち上げて取り外します [フレーム 1]。

4. SAS ケーブルとスイッチカードケーブル (存在する場合) をディスクバックプレーンから外します [2]。
5. サーバーに DVD ドライブが搭載されている場合は、次を実行します。それ以外の場合は、次の手順に進みます。
   1. DVD ドライブの信号ケーブルを DVD ドライブから外し、DVD ドライブの電源ケーブルをディスクバックプレーンから外します [3]。
   2. DVD ドライブを取り外します。

      DVD ドライブの取り外しを参照してください

6. ディスクバックプレーンの補助信号ケーブルをディスクバックプレーンから外します [4]。
7. ディスクバックプレーンの電源ケーブルをディスクバックプレーンから外します [5]。
8. ディスクバックプレーンをシャーシに固定している脱落防止機構付きねじをゆるめます [6.1]。
9. ディスクバックプレーンの右側にある金属製のばね式止め具を上げます。ディスクバックプレーンを持ち上げ、サーバーの背面方向へ傾けて固定部品から解放し、持ち上げてサーバーから外します [6.2]。
10. ディスクバックプレーンを静電気防止用マットの上に置きます。

関連情報

• ディスクバックプレーンを取り付ける
