PCIe スロット 1 または 2 への PCIe ライザーの取り付け


注 - PCIe スロット 1 は、シングルプロセッサシステムでは機能しません。

注 -  スロット 3 および 4 の PCIe ライザーは、スロット 1 および 2 の PCIe ライザーとは異なります。スロット 1 または 2 の PCIe ライザーを PCIe スロット 3 および 4 に取り付けようとしないでください (その逆も同じ)。
  1. PCIe ライザーを取り付けるスロットを確認します。
  2. PCIe ライザーおよび接続されている PCIe カードを取り出します。
  3. PCIe ライザーの緑色の爪の付いたリリースレバーを持ち上げ、開いた状態にします [1]。
  4. ライザーが固定されるまで、マザーボードのコネクタにゆっくり押し込み、PCIe ライザーの緑色の爪の付いたリリースレバーを押して閉めます [2]。

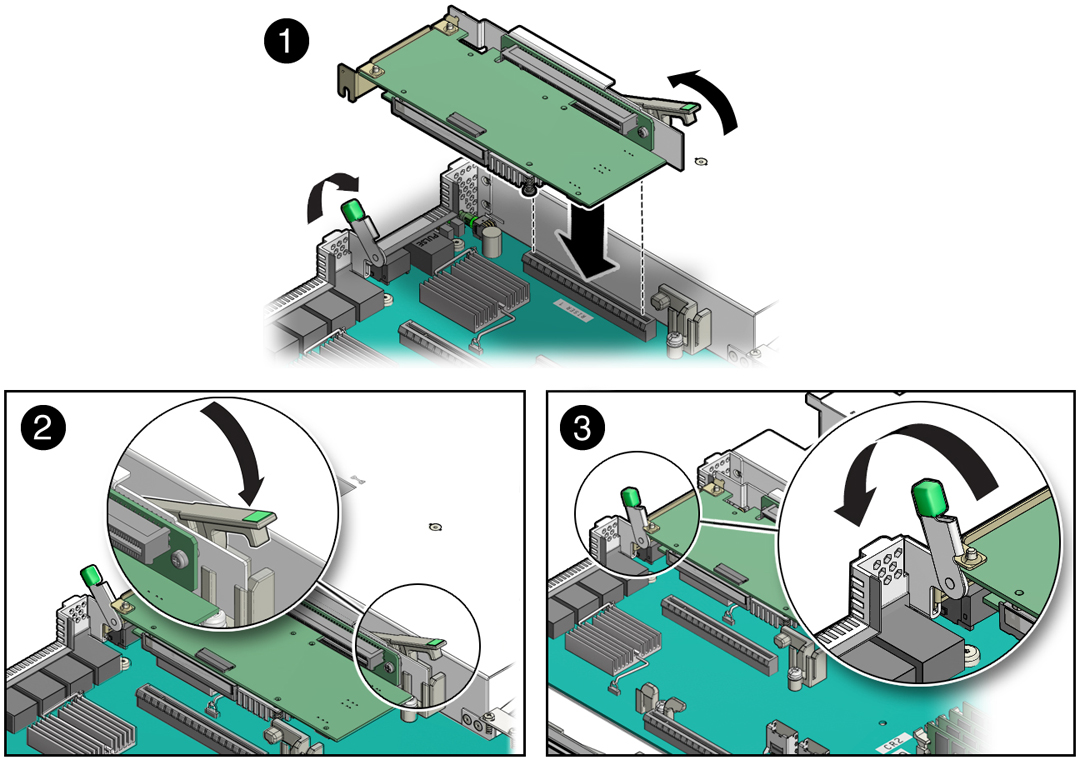

    image:スロット 1 および 2 に PCIe ライザーを取り付ける方法を示す図。
  5. サーバーシャーシの背面にある緑色の爪の付いたラッチ (該当の PCIe スロットの横にあります) を閉じ、PCIe カードの背面側の固定部品をサーバーシャーシに固定します [3]。

    注 - ライザーに PCIe カードが取り付けられていない場合は、PCIe スロットフィラーパネルを取り付け、緑色の爪の付いたラッチを閉じてそのフィラーパネルを固定します。
  6. 外部ケーブルが PCIe カードに接続されている場合は、接続し直します。
  7. サーバーを稼動状態に戻します。
    1. サーバーの上部カバーを取り付けます。

      サーバーの上部カバーを取り付けるを参照してください。

    2. サーバーを通常のラック位置に戻します。

      サーバーを通常のラック位置に戻すを参照してください。

    3. サーバーの電源装置に電源コードを再接続し、データケーブルを再接続します。

      データケーブルと電源コードを再接続するを参照してください。

    4. サーバーの電源を入れます。

      サーバーの電源を入れるを参照してください。

      電源/OK ステータスインジケータが常時点灯していることを検証します。

  8. Oracle ILOM を使用して、サーバーの PCIe ライザーの障害をクリアします。

    Oracle ILOM の PCIe ライザーの障害メッセージが「Open Problems」でクリアされない場合は、Oracle ILOM でその障害を手動でクリアする必要があります。PCIe ライザーの障害を手動でクリアする手順については、Oracle Integrated Lights Out Manager (ILOM) 3.2 のドキュメントライブラリ (http://www.oracle.com/goto/ilom/docs) にある『Oracle ILOM システムモニタリングおよび診断用ユーザーズガイドファームウェアリリース 3.2.x』の「交換または修復された未検出のハードウェアコンポーネントについての障害をクリアする」手順を参照してください。
