Remplacement d'un module de ventilateur ZS3-2

Le retrait d'un module de ventilateur est une opération de maintenance à froid. Vous devez mettre l'appareil hors tension avant de retirer le module de ventilateur. Vous perdrez l'accès au stockage, à moins que le système ne soit dans une configuration en cluster.

L'état de chaque module de ventilateur est représenté par une DEL bicolore unique. Les DEL se situent sur la carte mère près de chaque module de ventilateur et sont visibles depuis le panneau arrière, en regardant à travers la grille sous les cartes riser. Procédez comme suit pour remplacer un module de ventilateur d'un contrôleur ZS3-2.

1. Pour localiser le châssis dont vous souhaitez assurer la maintenance, cliquez sur l'icône correspondante dans l'écran Maintenance > Matériel de la BUI ou exécutez la commande set /SYS/LOCATE status=on à l'invite du processeur de service. La DEL de localisation clignotera sur le châssis du contrôleur.
2. Identifiez le module de ventilateur en panne en localisant l'indicateur d'état d'intervention requise correspondant ou en cliquant sur l'icône de localisation du ventilateur que vous souhaitez remplacer dans l'écran Maintenance > Matériel de la BUI.
3. Mettez le contrôleur de stockage hors tension, comme décrit dans la section Mise hors tension du contrôleur.
4. Débranchez les cordons d'alimentation CA du panneau arrière du contrôleur de stockage.

   ---

   Mise en garde  -  En raison de la présence continuelle de l'alimentation de veille de 3,3 V CC dans le système, vous devez débrancher les cordons d'alimentation avant de manipuler un composant quelconque exigeant une maintenance à froid.

   ---

5. Sortez le contrôleur du rack comme décrit dans la section Sortie du contrôleur de stockage du rack.
6. Retirez le capot supérieur comme décrit dans la section Retrait du capot supérieur.
7. Agrippez la bande verte du module de ventilateur à retirer avec votre index et appuyez sur le module de ventilateur avec votre pouce.

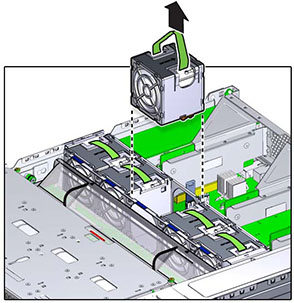

8. Tirez la bande vers le haut et soulevez le module de ventilateur hors du châssis.

9. Alignez le module de ventilateur de remplacement dans l'emplacement du plateau de ventilateur. La bande verte se trouve au-dessus du module de ventilateur et la flèche pointe vers l'arrière du châssis.

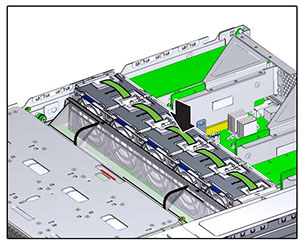

10. Baissez le module de ventilateur dans le plateau de ventilateur et appuyez jusqu'à entendre un clic indiquant que le module est fermement positionné dans le module de ventilateur.

11. Remettez le capot supérieur en place et serrez les deux vis imperdables.
12. Tirez les onglets de dégagement sur le côté de chaque rail et poussez lentement le contrôleur de stockage dans le rack, en vous assurant qu'aucun câble ne gêne ce dernier.
13. Rebranchez tous les câbles sur leur port d'origine, en vous référant aux étiquettes précédemment ajoutées comme guide. Pour obtenir les détails du câblage, consultez le Guide de câblage des systèmes Oracle ZFS Storage Appliance.
14. Branchez les cordons d'alimentation aux alimentations. Vérifiez que l'alimentation de veille est activée, ce qui est indiqué par le clignotement en vert des témoins d'état d'alimentation/OK et SP sur le panneau avant.
15. Une fois que l'indicateur du processeur de service (SP) est allumé constamment en vert, prenez un crayon ou un autre objet pointu et enfoncez puis relâchez le bouton d'alimentation encastré dans le panneau avant. L'indicateur d'état d'alimentation/OK placé à côté du bouton d'alimentation s'allume en continu.
16. Vérifiez que l'indicateur d'état OK du ventilateur est allumé et que l'indicateur d'état de panne du module de ventilateur remplacé est éteint.
17. Accédez à l'écran Maintenance > Matériel de la BUI. Cliquez sur l'icône de la flèche pointant vers la droite du contrôleur puis cliquez sur Ventilateur pour vérifier que l'icône d'état en ligne est verte pour le module de ventilateur que vous venez d'installer.
18. Si une panne ne s'efface pas automatiquement, reportez-vous à la section Réparation des problèmes actifs.
